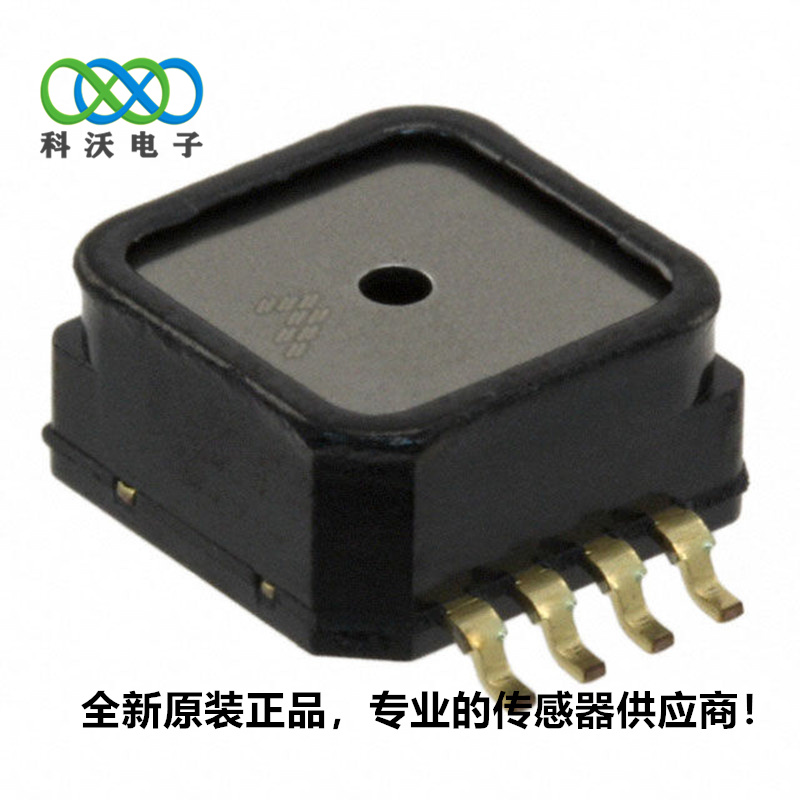

MPXV5100GC7U 是 NXP（现属 ST）MPXV5100 系列的表压传感器，量程 0-100kPa，5V 供电输出 0.2-4.7V，轴向无倒钩单端口 SOP-8 封装，宽温 - 40℃至 125℃，集成信号调理与温度补偿，适合车载中低压测量与工业自动化等场景，核心差异在于封装端口形式与 MPXV5100GP 不同。以下从核心参数、功能特点、应用场景及使用要点展开说明：

核心参数

参数	详情
压力类型	表压（Gauge），量程 0-100kPa
输出信号	0.2-4.7V 模拟输出（5V 供电），灵敏度 45mV/kPa，传输函数 Vout=VS（P×0.009+0.04）
精度	0-85℃最大误差 ±2.5% FSO，非线性 ±0.25% FSO，迟滞 ±0.5% FSO
供电电压	4.75-5.25VDC（典型 5V），工作电流约 7mA，最大 10mA
封装	8-SOIC（SOP-8），PPS 材质，轴向无倒钩单端口，适合表面贴装
工作温度	-40℃至 125℃，补偿温度 - 40℃至 125℃
响应时间	≤1ms（10%-90% 阶跃）
过载 / 爆破	最大工作压力 100kPa，爆破压力≥1MPa
电气保护	反极性保护，ESD 防护
介质兼容性	非腐蚀性、非离子性干燥气体（空气等）
