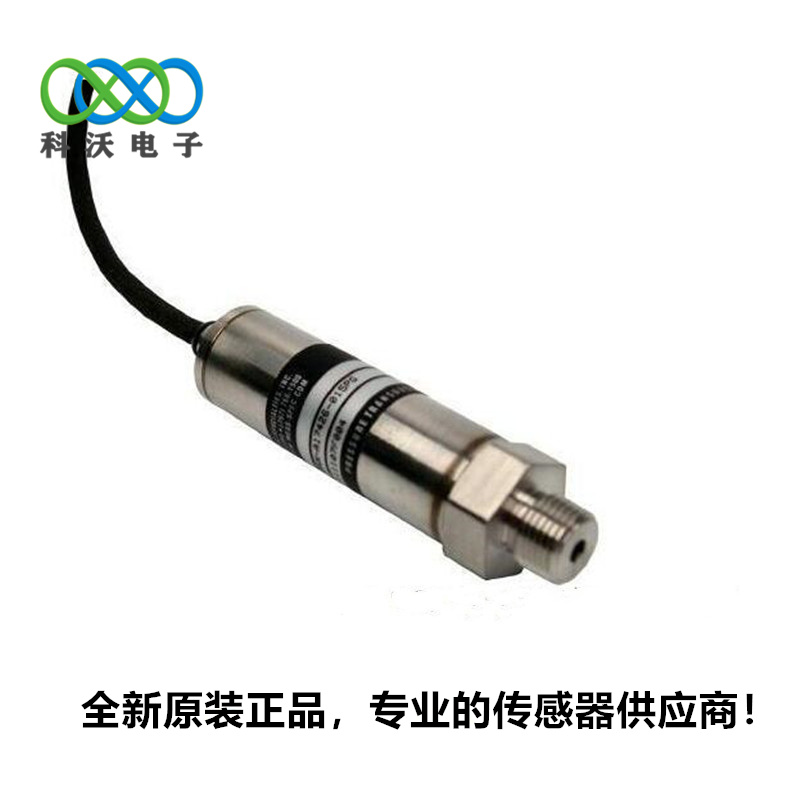

一、型号完整拆解（US381-000002-012BG）

二、核心参数（US381-012BG）

• 品牌：TE Connectivity / Measurement Specialties（MEAS）
• 压力类型：表压（G）
• 量程：0–12 PSI（≈0–0.827 bar）
• 输出：0.5–4.5 V 比例输出（典型 5 V 供电）
• 精度：±0.1% FS（非线性，典型）
• 温度补偿：-40°C 至 +105°C
• 结构：316L 不锈钢全隔离膜片，硅油传压
• 供电：5 Vdc（典型），电流 < 10 mA
• 尺寸：直径 11 mm，紧凑小体积
• 过压：5× 额定压力（约 60 PSI）
• 防护：IP67，适合户外 / 潮湿环境
• 介质：兼容气体、液体及多数腐蚀性介质

三、关键特性

• 超稳技术：UltraStable™ 固态稳定，宽温下长期漂移小
• 输出适配：0.5–4.5 V 比例输出，直接对接 PLC/ADC
• 安装便捷：G1/4 螺纹，Packard 3 针电气接口
• 应用场景：空压机、HVAC、液压、水处理、过程控制

四、同系列常见型号对照

五、选型与使用提示

• 供电匹配：比例输出需稳定 5 V 供电，输出 = 0.5 + (压力 / 量程) × 4 V
• 安装要点：G1/4 螺纹需密封胶带 / 垫圈，避免泄漏

• 替代型号：需 4–20 mA 可选用 US381-000002-012BI；需绝压选 US381-000002-012BA
