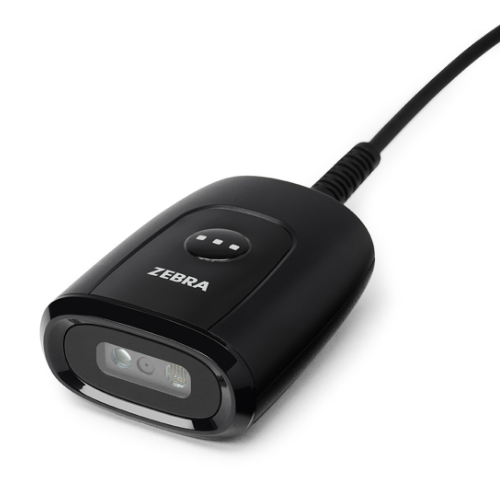

ZEBRA DS5502是一款结构紧凑、性能稳定的固定式扫描器，为空间有限的零售柜台、自助服务亭、取物柜等场景设计。其体积小巧，支持多种安装方式，可轻松集成到现有设备中。采用高阶成像技术和百万像素传感器，可稳定读取多种一维/二维条码（包括纸质和手机屏幕条码），并支持OCR识别与图像采集。具备IP54防护等级，可承受1.5米跌落。配备可调音量蜂鸣器、绿色LED瞄准光和白色照明，适应不同环境需求。通过ZEBRA DNA软件工具可简化配置、管理与数据分析，满足零售、轻工制造、交通等行业的自动化数据采集需求。

ZEBRA斑马DS5502零售柜台固定式迷你二维条码扫描器特点

1、结构设计紧凑，体积小巧，便于在空间有限处安装；

2、采用百万像素图像传感器，可读取一/二维条码（包括纸质和手机屏幕条码）及污损、印刷不良的条码；

3、支持OCR文字识别与图像采集功能；

4、支持标准1/4-20安装螺钉，可搭配多种第三方支架；

5、提供USB、RS232两种主机接口，便于集成；

6、具备IP54防护等级，可承受从1.5米高处跌落到混凝土地面的冲击；

7、配备白色照明、绿色LED瞄准灯及音量可调的蜂鸣器，便于操作和反馈；

8、提供ZEBRA DNA软件套件，包含123Scan配置工具、扫描器SDK和管理服务，便于部署、管理和集成。

ZEBRA斑马DS5502零售柜台固定式迷你二维条码扫描器详细参数

物理参数

尺寸（高x宽x深）：1.2x2.2x2.8英寸（3.0x5.6x7.2厘米）

重量：2.3盎司（65.2克）

输入电压范围：4.75–5.25 VDC主机电源；4.75–5.25 VDC外部电源

额定电压下的工作电流（平均）：投射模式：360 mA RMS，触发模式：350 mA RMS

额定电压（平均）下的待机电流（空闲）：投射模式：185 mA RMS，触发模式：155 mA RMS

颜色：阿尔卑斯白、午夜黑

支持的主机接口：USB、RS232

USB认证：USB认证

用户指示器：良好的译码LED，扬声器（可调音调和音量）

性能参数

扫描速度（免持）：在高性能模式下，13 mil UPC下每秒可达100英寸（254厘米）

图像传感器：1280 x 800像素

瞄准模式：圆形525 nm纯绿色LED灯

照明：(1)暖白色LED灯

成像仪视域：48°水平x30°垂直（标称）

打印对比度：反射差不低于15%

左右摆动公差：±60°

前后摆动公差：±60°

旋转公差：0°–360°

成像特性

图片格式：图像输出格式可以为Bitmap、JPEG或TIFF

图像质量：在尺寸为6.0 x 3.8英寸（15.2 x 9.5厘米）、对角线测量值为7.0英寸（17.8厘米）的文档上的图像采样率为200 PPI

用户环境

工作温度：-4℉至+122℉（-20℃至+50℃）

存储温度：-40℉至+158℉（-40℃至+70℃）

湿度：5%到95%相对湿度，无冷凝

环境密封级别：IP54

跌落规格：可承受多次从5英尺（1.5米）高度跌落到混凝土地面的冲击

获批清洁剂：请参阅产品参考指南，了解获批清洁剂列表。

静电放电（ESD）：ESD/EN61000-4-2、±15 KV空气、±8 KV直接、±8 KV间接

环境光抗扰度：0到10,000英尺烛光/0到107,600 Lux

条码识读能力

一维：常见的一维条形码，包括Code 39, Code 128, Code 93, Codabar/NW7, Code 11, MSI Plessey, UPC/EAN, I2 of 5，Korean 3 of 5, GS1 DataBar, Base 32 (Italian Pharma)

二维：常见的二维条形码，包括PDF417、Micro PDF417、复合码、TLC-39、Aztec、DM、MaxiCode、QR码、Micro QR、汉信码、邮政编码、SecurPharm

OCR：OCR-A、OCR-B、MICR、美元

输入分辨率（Min）：Code 39：3.0 mil；Code 128：3.0 mil；DM：5.0 mil；QR码：5.0 mil

译码范围（标准）

码型/分辨率     近/远

Code 39：3mil 触发模式：2.8英寸到5.6英寸（7.1厘米到14.2厘米）

        投射模式：2.8英寸到5.6英寸（7.1厘米到14.2厘米）

Code 39：4mil 触发模式：2.4英寸到8.0英寸（6.1厘米到20.3厘米）

        投射模式：2.4英寸到8.0英寸（6.1厘米到20.3厘米）

Code 39：5mil 触发模式：1.6英寸到10.0英寸（4.1厘米到25.4厘米）

        投射模式：1.6英寸到9.0英寸（4.1厘米到22.9厘米）

Code 39：7.5mil 触发模式：2.1英寸到15.0英寸（5.3厘米到38.1厘米）

         投射模式：2.2英寸到10.0英寸（5.6厘米到25.4厘米）

Code 39：20mil 触发模式：1.6英寸到35.9英寸（4.1厘米到91.2厘米）

         投射模式：2.0英寸到18.0英寸（5.1厘米到45.7厘米）

Code 128：3mil 触发模式：2.9英寸到5.5英寸（7.1厘米到14.0厘米）

         投射模式：2.9英寸到5.5英寸（7.1厘米到14.0厘米）

Code 128：5mil 触发模式：2.1英寸到9.6英寸（5.3厘米到24.4厘米）

                        投射模式：2.1英寸到8.5英寸（5.3厘米到21.6厘米）

PDF 417：6.7mil 触发模式：2.3英寸到9.9英寸（5.8厘米到25.1厘米）

         投射模式：2.3英寸到8.9英寸（5.8厘米到22.6厘米）

UPC：13mil       触发模式：1.6英寸到24.7英寸（4.1厘米到62.7厘米）

                        投射模式：1.6英寸到14英寸（4.1厘米到35.6厘米）

DM：10mil     触发模式：1.9英寸到10.8英寸（4.8厘米到27.4厘米）

                      投射模式：1.9英寸到9.5英寸（4.8厘米到24.1厘米）

QR：20mil     触发模式：0.9英寸到17.3英寸（2.3厘米到43.9厘米）

       投射模式：0.9英寸到14.0英寸（2.3厘米到35.6厘米）

注：距离取决于码制类型和大小。

附件

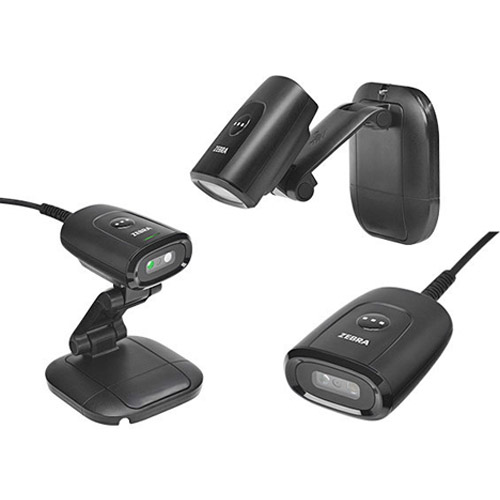

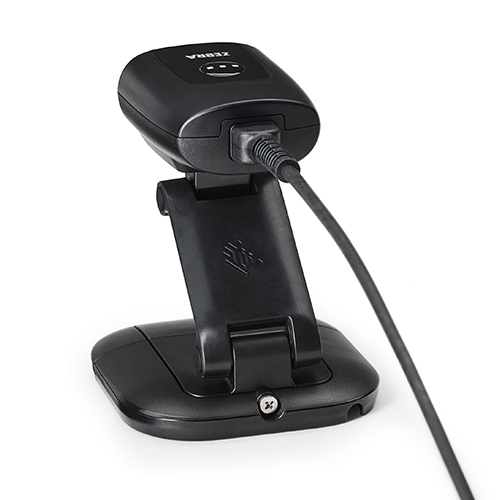

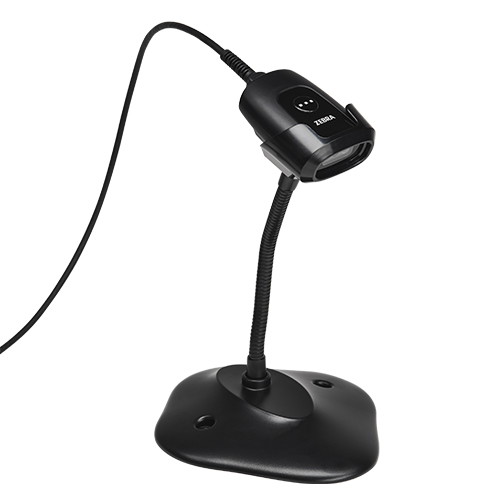

鹅颈展示支架；三合一支架（PC显示屏支架、展示支架、壁挂支架）；支持那些支持标准1/4”- 20安装螺钉的第三方附件

法规

环境：RoHS - EN IEC 63000:2018修订版2015/863

WEEE RECAST 2012/19/EU

RoHS - SJ/T 11364

REACH - EC 1907/2006

电气防护：EN 62368-1:2014/AC:2015

EN 62368-1:2014/A11:2017

IEC 62368-1:2014

EN IEC 62368-1:2020+A11:2020

IEC 62368-1:2018

UL 62368-1，三版

CAN/CSA-C22.2 No. 62368-1-19

LED防护性：EN 62471、IEC 62471以及相关修正案和地区偏离标准的规定

EMI/RFI：FCC 47 CFR Part 15B, ICES-003, EN55032, EN55035, EN61000-6-2, EN60601-1-2, IEC60601-1-2、VCCI和SABS

实用工具与管理

123Scan：设定扫描器参数、更新固件、显示已扫描条码数据、扫描统计数据、电池状况、资产数据和打印报表。

扫描器软件开发工具包（SDK）：创建功能多样的扫描器应用程序，包括文档、驱动程序、测试实用工具和示例源代码。

扫描器管理服务（SMS）：远程管理您的ZEBRA扫描器并查询其资产信息。
