LWLP5006DD 微差压 压力传感器-6~6Kpa I2C 数字输出

售价：面议

科沃电子(杭州)有限公司

应用领域:

设备管理 医用设备管理

  • 收藏

  • 扫码分享

  • 分享到微信

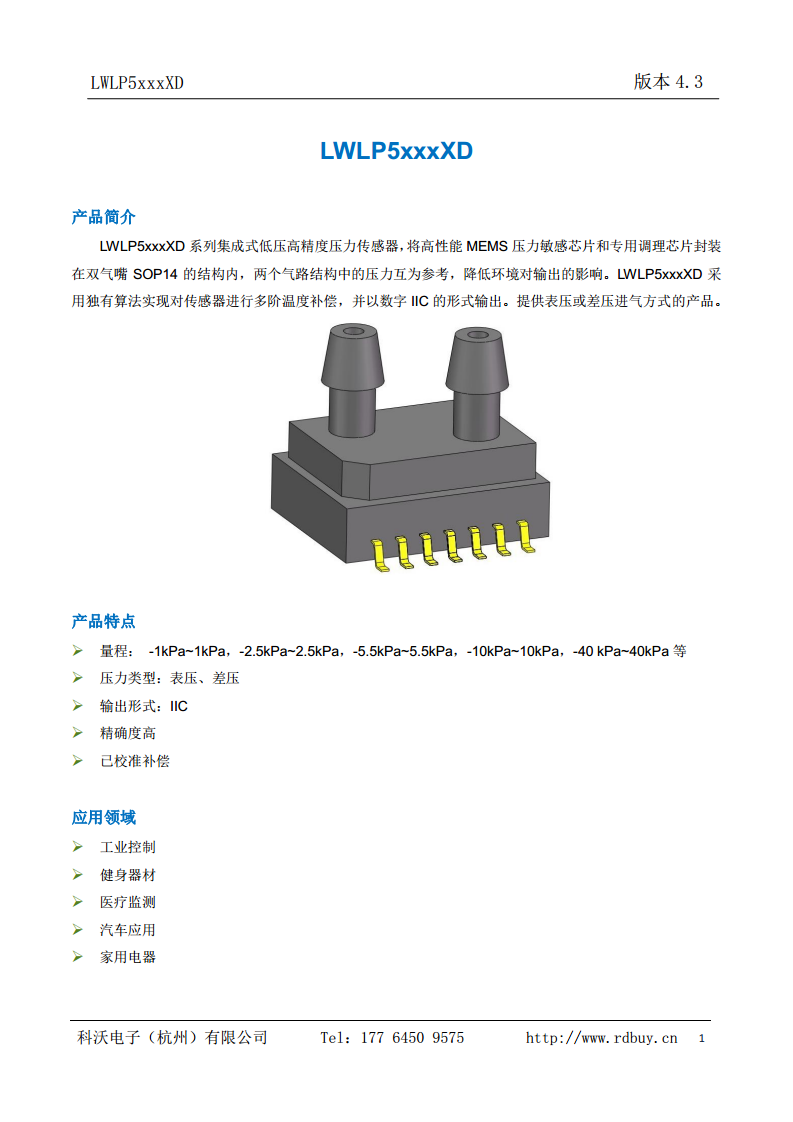

LWLP5006DD 差压型 MEMS 压力传感器，SOP-14 封装，数字 I²C 输出，量程 ±5.5 kPa，精度 ±1% FS，适用于微差压测量场景。

📌 型号含义与核心参数


字段含义说明
LWLP系列前缀低压集成式压力传感器
5封装类型集成式 MEMS 芯片 + 调理芯片
006量程±5.5 kPa（-5500 ~ +5500 Pa）
D压力类型差压（双气嘴，T = 高压、B = 低压）
D输出形式I²C 数字输出（SDA/SCL）

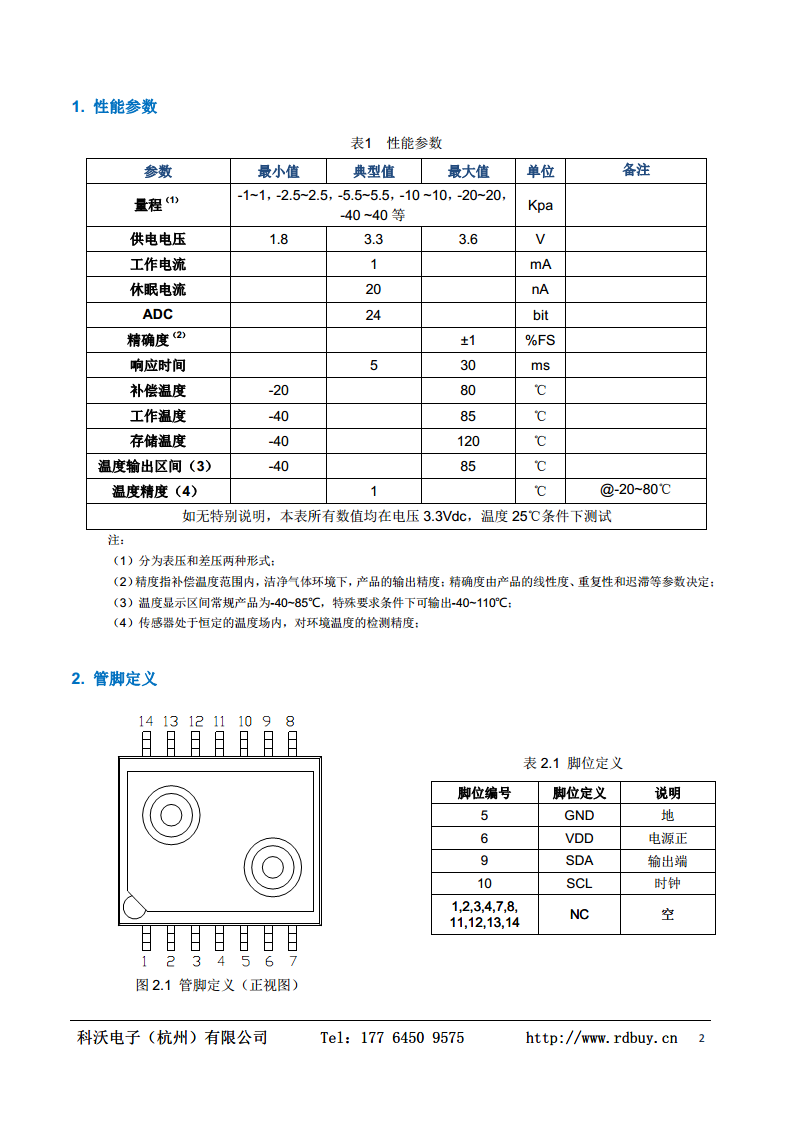

供电1.8 ~ 3.6 V DC典型 3.3 V，休眠电流 ≤20 nA
精度±1% FS全温区（-20 ~ 80 ℃）补偿
工作温度-40 ~ 85 ℃存储 -40 ~ 120 ℃
响应时间5 ~ 30 ms典型值随负载变化

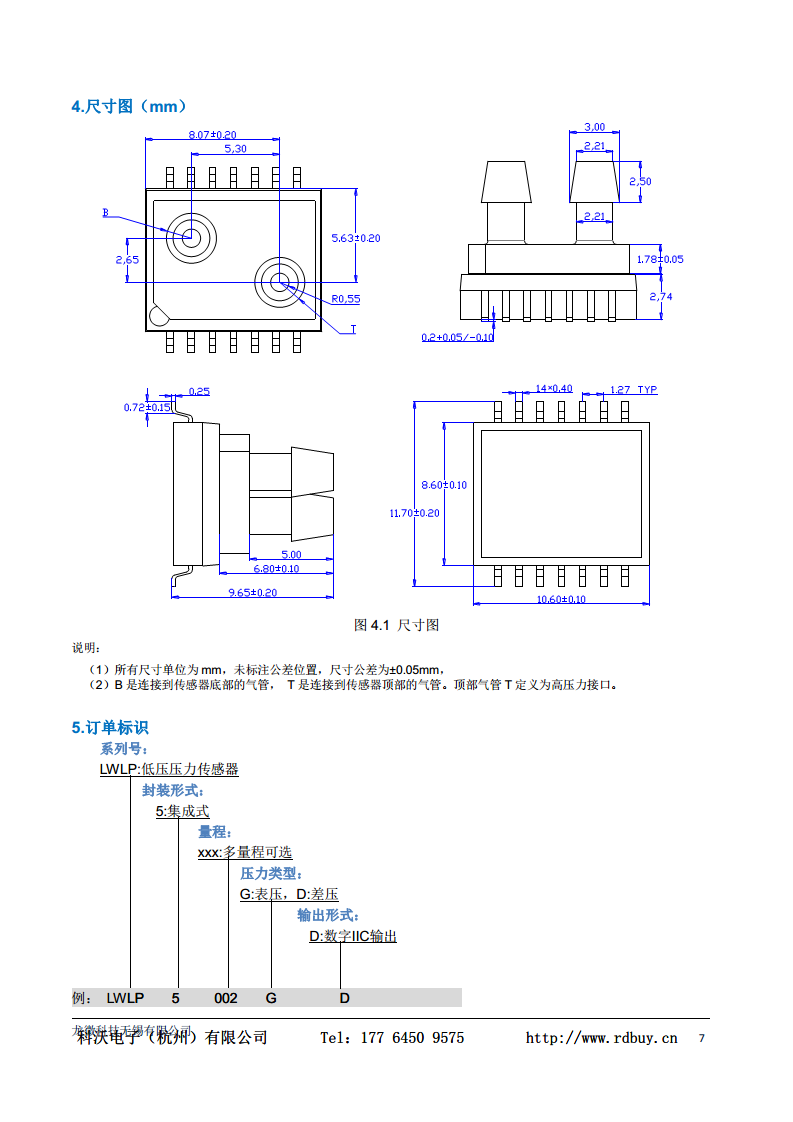

封装SOP-14双气嘴结构，PCB 贴片

🔌 引脚与通信

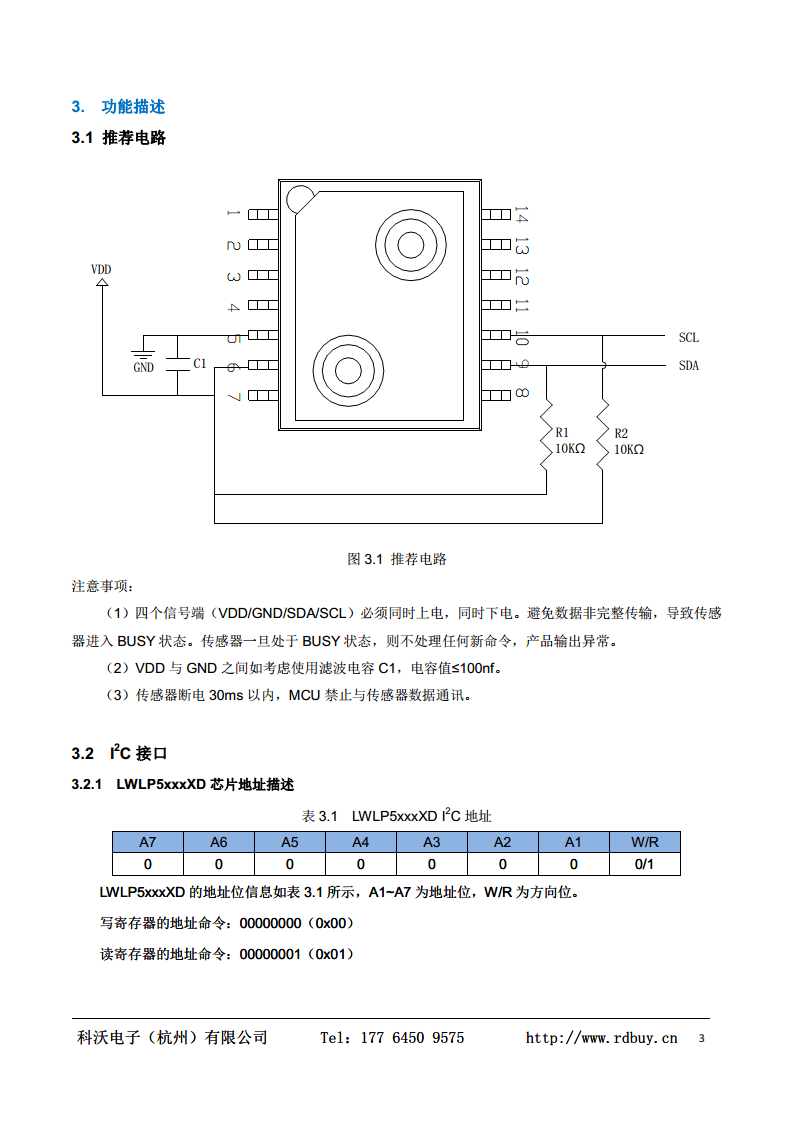

  • 关键引脚：5=GND、6=VDD、9=SDA、10=SCL，其余 NC（空脚）。

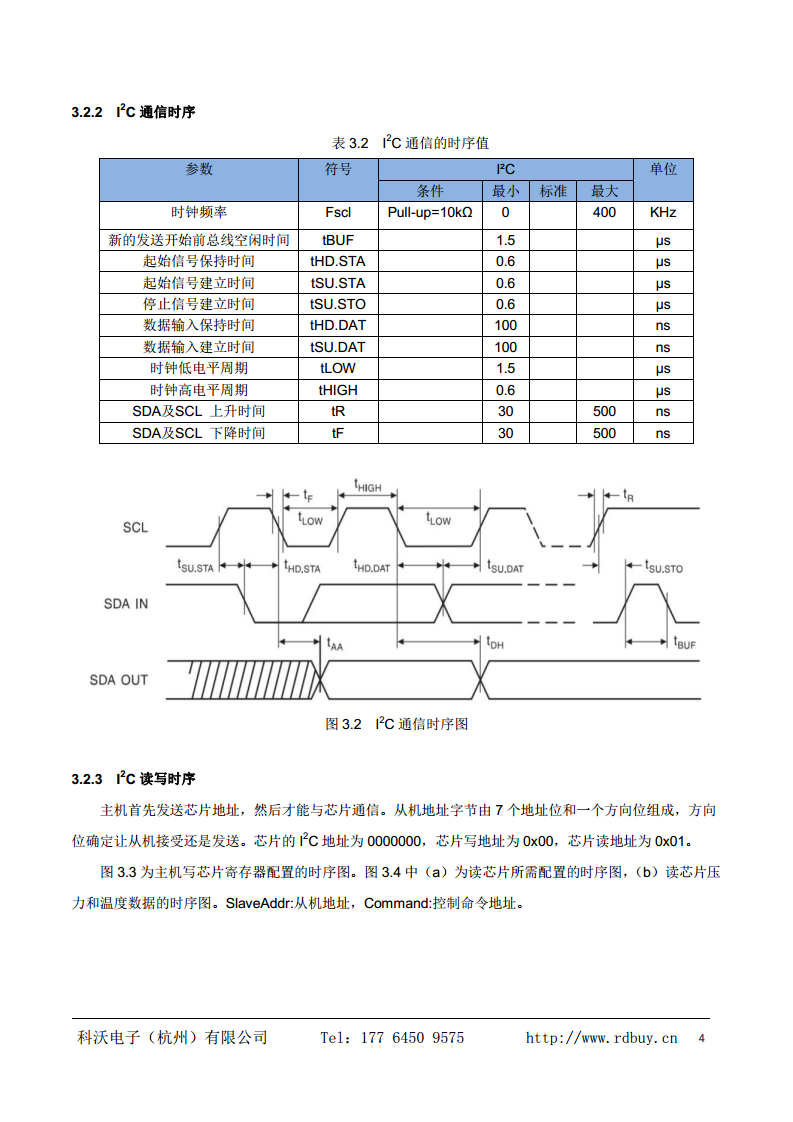

  • I²C 地址：固定 7 位地址 0000000，写命令 0x00，读命令 0x01，最高 400 kHz 时钟。

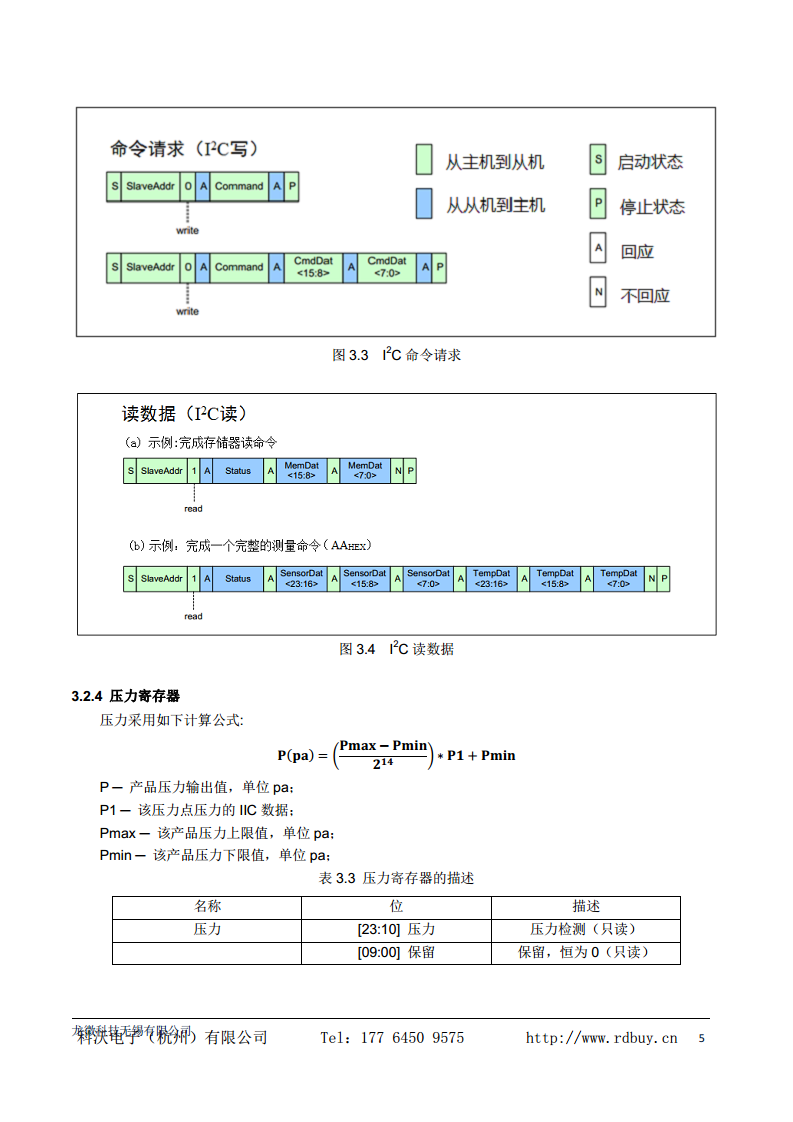

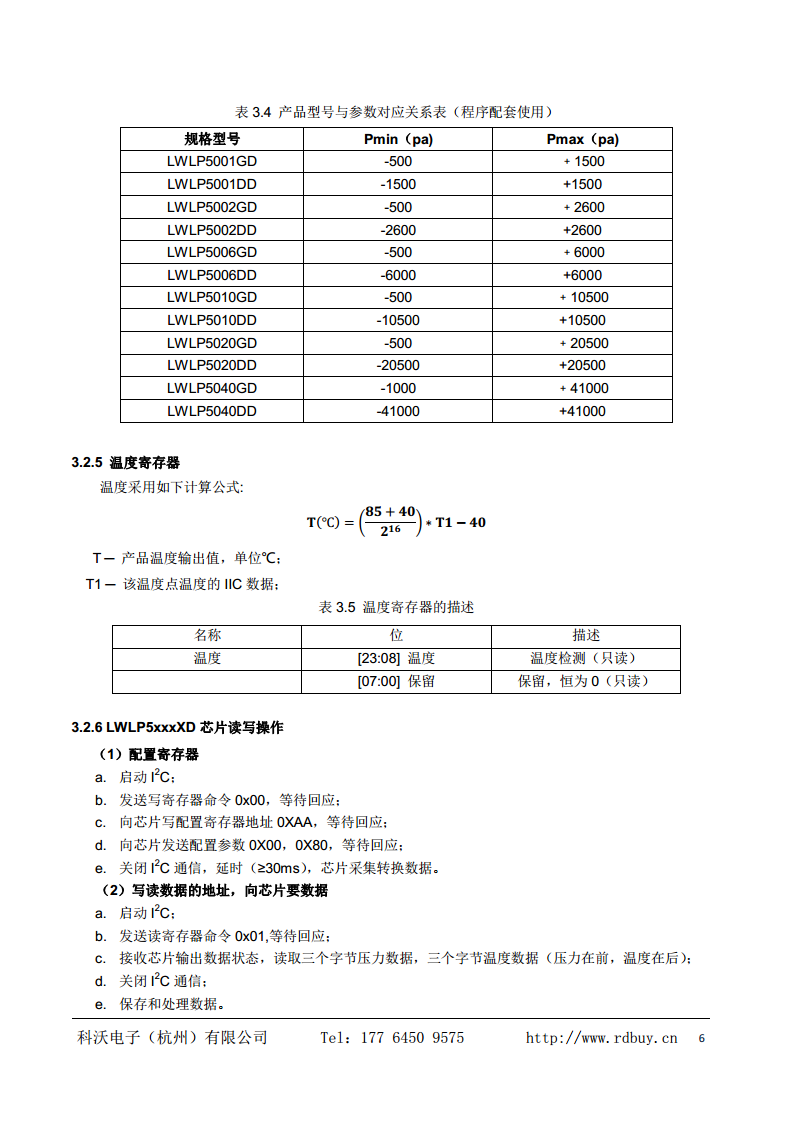

  • 数据格式：24 位压力数据（[23:10] 有效）+24 位温度数据（[23:8] 有效），先压后温。

🛠 典型应用

  • 医疗呼吸机 / 麻醉机气流监测、洁净室 / 实验室微差压、HVAC 过滤器堵塞检测、工业过程低压控制、健身器材气压反馈。

⚠️ 关键注意事项

  1. 气路：双气嘴，T 口接高压、B 口接低压；推荐硅胶软管，避免硬质 PVC。
  2. 上电：VDD/GND 与 SDA/SCL 需同时上电 / 下电，防止 BUSY 状态。

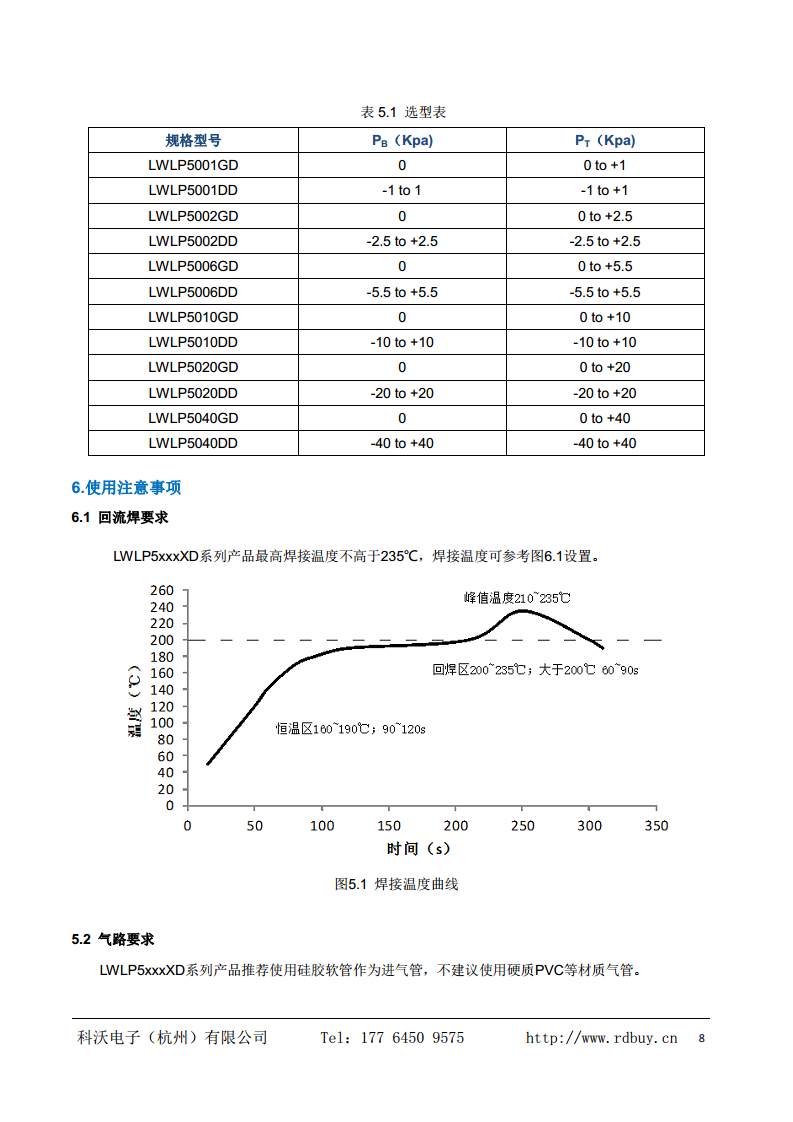

  3. 焊接：峰值温度 ≤235 ℃，回流曲线建议 210~235 ℃、≥200 ℃ 持续 60~90 s。
  4. 断电：断电 30 ms 内禁止 I²C 通信，避免数据异常。

📊 同系列选型参考


型号量程压力类型输出
LWLP5006DD±5.5 kPa差压I²C
LWLP5006GD0 ~ 5.5 kPa表压I²C
LWLP5010DD±10 kPa差压I²C
LWLP5020DD±20 kPa差压I²C
