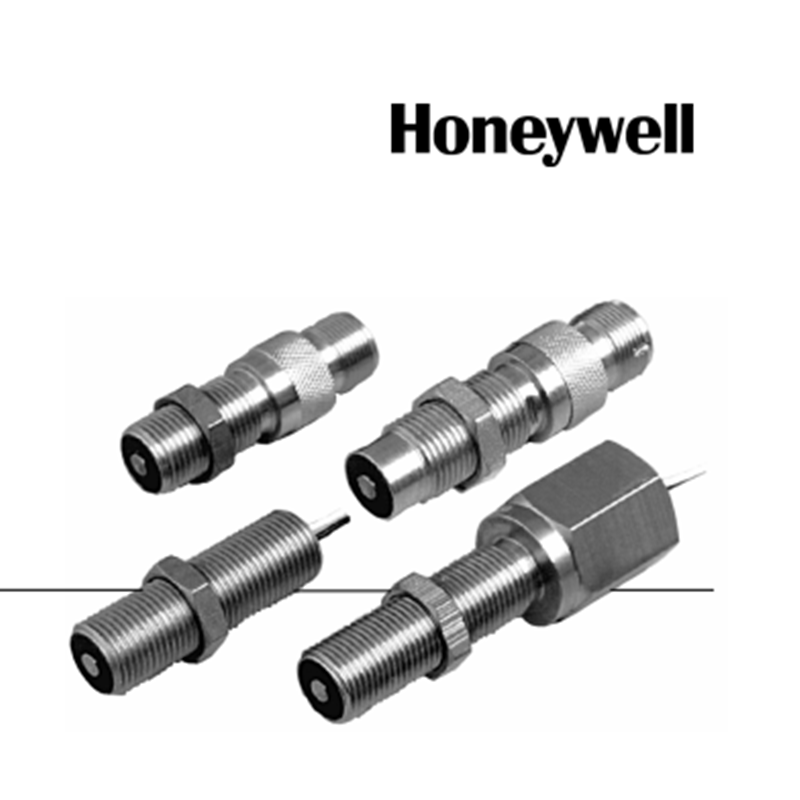

3040AN40 核心参数（Honeywell 大功率 VRS 磁阻速度传感器）

一、基础定位与原理

• 类型：无源 VRS（Variable Reluctance Speed）磁阻速度传感器，无需外部供电（自供电，内置永磁体）
• 输出：正弦波 AC 电压，幅值随转速 / 气隙变化，频率 = 转速 × 齿数，直接测 RPM
• 核心优势：70Vp-p 大功率输出，可驱动低阻抗负载、耐受大气隙（0.005~0.050in/0.127~1.27mm），工业 / 重载高可靠

二、关键电气参数

• 输出电压：70 Vp-p（峰值）（典型，随转速 / 气隙变化）
• 线圈电阻：120~162 Ω；电感：≤85 mH
• 最大频率：40 kHz（对应最高转速）
• 最小表面速度：0.38 m/s（15 in/s）（低速下限）
• 适配齿轮：节距≥12 DP（模数 2.11），推荐 8 DP（模数 3.17）
• 极头直径：4.75 mm（0.187 in）；推荐气隙：0.127 mm（0.005 in）
• 工作温度：-55℃ ~ +120℃（宽温，军工 / 重载级）
• 防护：工业级密封，耐油、耐振动、抗干扰

三、机械与安装规格

• 螺纹规格：5/8-18 UNF-2A，螺纹长度4.0 in（101.6 mm）
• 外径：15.9 mm（0.625 in）；总长约130 mm（5.10 in）
• 接线：2 针 MS3106 军用连接器（兼容 41010/41010VR 接头、CA210-R 线缆）
• 安装：螺纹旋入式，固定螺母锁紧，适配齿轮 / 齿盘测速

四、型号编码含义（3040AN 系列）

• 3040：大功率 VRS 传感器系列
• A：标准性能版本
• N：连接器输出（2 针 MS）
• 40：螺纹长度4.0 in（5/8-18 UNF）

五、典型应用

• 发动机 / 电机 RPM：航空、重型卡车、工程机械、机车、船舶、发电机组
• 工业传动：齿轮箱、泵、风机、压缩机、机床主轴测速
• 重载设备：非道路车辆、冶金、石油、矿山设备转速 / 速度监测
