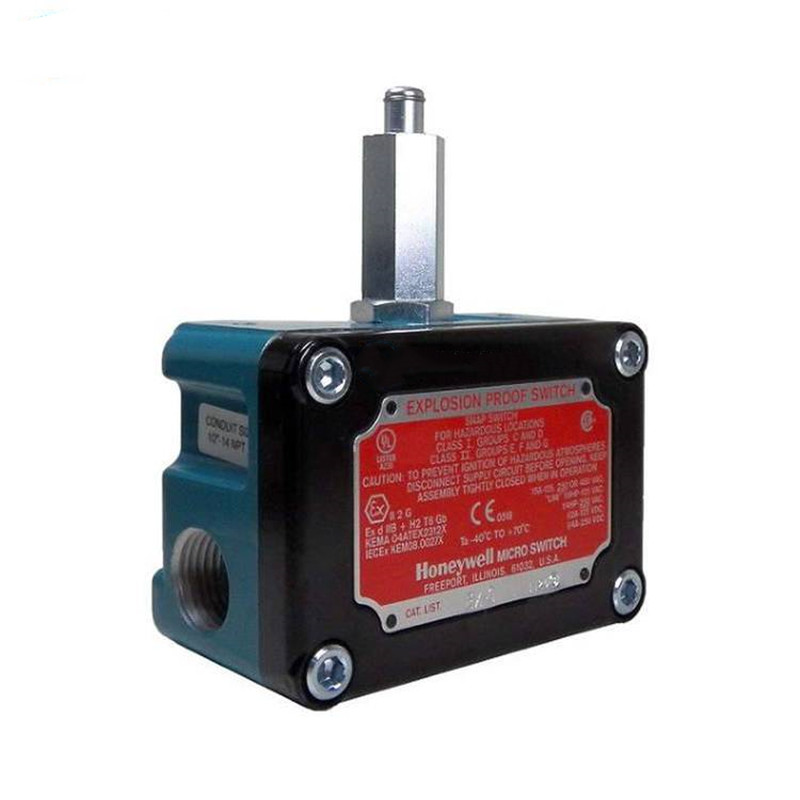

EX-Q 限位开关（霍尼韦尔 EX 系列 防爆型）

EX-Q 是 Honeywell Micro Switch EX 系列的防爆型顶部柱塞限位开关，专为危险气体 / 粉尘环境设计，SPDT 触点、顶部直动柱塞执行。

一、核心型号与定位

• 品牌：Honeywell（霍尼韦尔）Micro Switch

• 系列：EX 防爆限位开关（最小 UL 认证防爆外壳）

• 执行器：顶部直动柱塞（Top Plunger），过行程型

• 触点：SPDT（单刀双掷，1NO+1NC），速动 Snap Action

• 防爆认证：UL、CSA、ATEX、IECEx；NEMA 7/9，Class I Div 1/2 (C/D)、Class II Div 1/2 (E/F/G)Honeywell

二、关键电气参数

• 触点容量：1*** @ 125/250/480 VAC；0.2*** @ 250 VDC

• 动作力：13.34N（预行程），过行程 0.19in（4.8mm）

• 工作温度：-40℃ ~ +71℃

• 防护：IP67、NEMA 1/7/9，铸铝外壳，无火花执行器Honeywell

• 接线：1/2-14 NPT 导管口，螺丝端子，可四面安装

• 机械寿命：≥100 万次，电气寿命≥50 万次

三、型号含义（EX 系列编码）

• EX：防爆 Hazardous Location 系列

• -Q：顶部直动柱塞（Top Plunger） 执行头

• 同系列常见执行头：R（滚轮杠杆）、W（摆杆）、S（侧柱塞）

四、应用场景

石油化工、油气、制药、喷涂、煤矿、粉尘车间等易燃易爆危险区域，用于设备行程限位、位置检测、安全联锁
