ELVH-L05D-HAAH-C-N2A4（Amphenol All Sensors，科沃电子授权代理）

超低差压、模拟输出、已校准 + 温度补偿、SIP-4 直插封装，主打 **±5 英寸水柱（±12.45 mbar）微差压测量 。

1. 型号拆解

• ELVH：CoBeam2™ 超低差压系列
• L05D：±5 inH₂O（±12.45 mbar，±1245 Pa） 双向差压
• HAAH：封装 / 接口 —— 双轴向倒钩压力口、SIP-4 直插
• C：模拟输出（0.5~4.5V，5V 供电）
• N2A4：标准级、无涂覆、5V、商业温区（0~50℃）

2. 核心参数

• 量程：±5 inH₂O（±12.45 mbar） 双向差压
• 供电：5V DC（4.75~5.25V）
• 输出：0.5~4.5V（10~90% Vcc），比例模拟
• 精度：
  • 非线性：±0.1%FSO
  • 室温精度：±0.25%FSO
  • 全温区（-20~85℃）：±1.0%FSO
• 响应时间：<1ms
• 工作温度：-20℃ ~ +85℃（补偿 0~50℃）

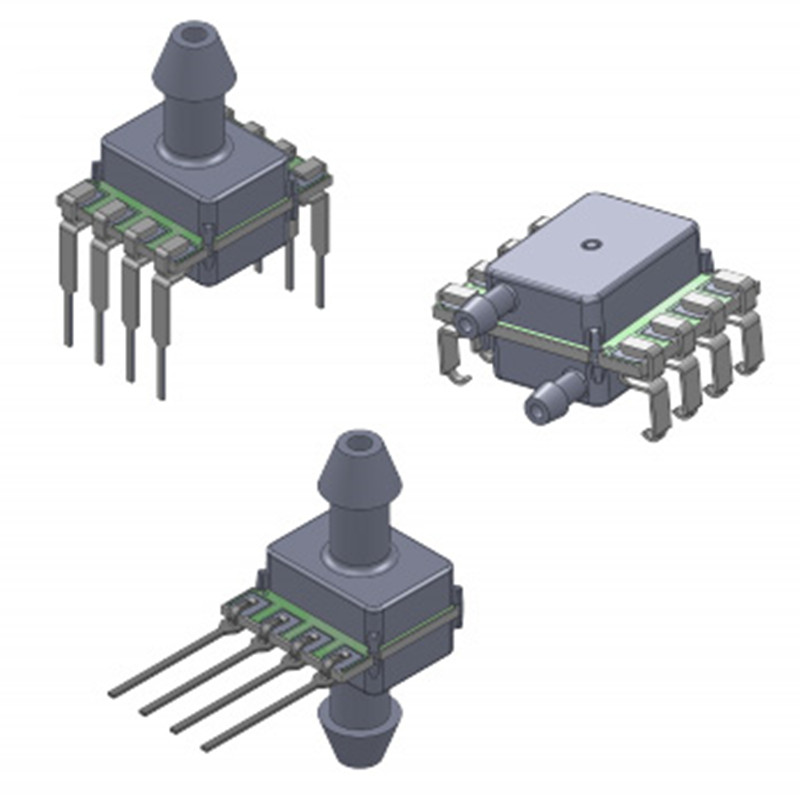

• 封装：SIP-4（直插 4 脚），双轴向 φ1.6mm 倒钩接口
• 爆破压力：>100 inH₂O（24.9 mbar）

3. 引脚定义（SIP-4，正面视）

4. 关键特性

• 采用CoBeam2™ MEMS，抗封装应力、长期稳定、位置不敏感
• 出厂零点 / 量程校准 + 温度补偿，无需外部校准
• 低噪声、高稳定性，适合医疗 / 暖通 / 工业微差压

• 科沃电子（杭州）有限公司为Amphenol All Sensors 授权代理商，原装正品、技术支持与供货保障。

5. 典型应用

• 医疗：呼吸机、雾化器、CPAP 压差 / 气流监测
• 暖通（HVAC）：风管差压、风量罩、过滤器堵塞检测
• 工业：微差压、气体流量、泄漏检测、风压监测
