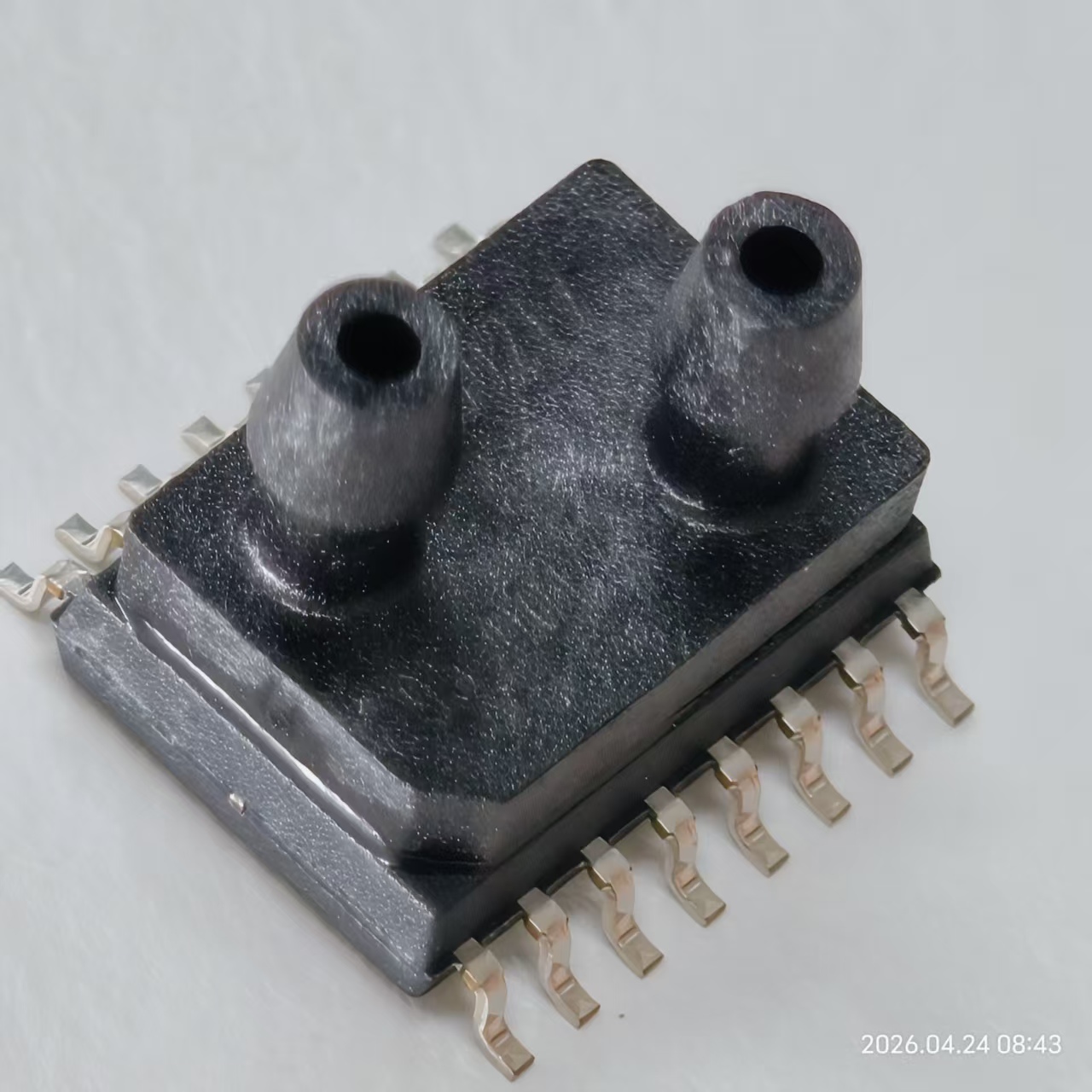

SM5391-BCE-S-100-000（TE SMI 5000 系列）

1. 型号拆解

• SM5391：TE SMI5000 系列
• BCE：B = 双差压口，C=3.3V 供电，E = 扩展温区
• S：SOIC-16 表面贴装
• 100：±100 cmH₂O（±9.81 kPa） 差压量程
• 000：标准配置、无涂覆、普通精度

2. 核心参数

• 量程：±100 cmH₂O（±9810 Pa） 双向差压
• 供电：3.3V（2.7~5.5V 兼容）
• 输出：
  • 模拟：0.3~3.0V（比例 3.3V）
  • 数字：16 位 I²C（地址可选）
• 精度（全温区）：
  • 数字：±1%FS
  • 模拟：±1.5%FS
• 补偿温度：-20℃ ~ +85℃
• 工作温度：-40℃ ~ +105℃
• 耐压：12 psi（约 82.7 kPa）
• 封装：SOIC-16（10.31×10.26×9.32mm），双轴向 φ2.5mm 压力口


3. 引脚定义（SOIC-16）

• 1: VDD（3.3V）
• 2: GND
• 3: Analog Out
• 4: SDA（I²C）
• 5: SCL（I²C）
• 6~16: NC/Test

4. 关键特性

• 双输出：模拟直连 ADC，数字高精度长距离
• 出厂校准 + 温度补偿，无需外部校准
• 高抗过载、长期稳定、位置不敏感
