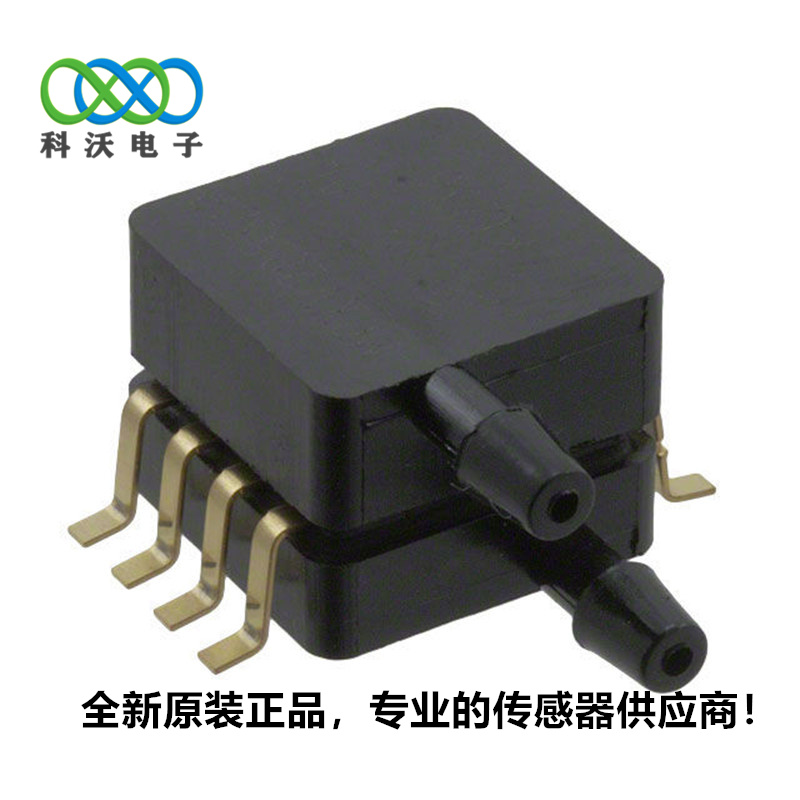

MPXV5010DP（NXP 差压传感器）

1. 型号含义

• MPXV：NXP MPXV 系列
• 5010：0~10kPa（1.45psi） 量程
• DP：Differential Pressure 差压，双轴向压力口

2. 核心参数

• 压力类型：差压（DP）
• 量程：0~10kPa（0~1.45psi）
• 供电：4.75~5.25V（典型 5V），电流≈7mA
• 输出：0.2V（0kPa）~4.7V（10kPa） 线性模拟
• 灵敏度：0.45V/kPa
• 精度：±5%FS（0~85℃），片上温度补偿
• 响应时间：1ms
• 过载：40kPa（5.8psi）
• 工作温度：-40℃~+125℃
• 封装：SIP-6（6 针单列直插），双 φ3.3mm 倒钩压力口
• 介质：干燥空气

3. 引脚定义（SIP-6，正面朝压力口，左→右）

1. VCC（5V）
2. GND
3. Output（模拟电压输出）
   4~6. NC（空脚）

4. 关键特性

• 片上集成：信号调理、温度补偿、出厂校准，无需外部校准
• 高灵敏度：适合微压、风速、流量、液位测量
• 双接口设计：差压测量（P1-P2）
• 替代型号：MPXV5010GC6（SMT 贴片）、MPX5010DP（无 V 前缀，同规格）

5. 典型应用

• 工业：风管静压、风机压差、过滤器堵塞检测
• 医疗：呼吸机气流、肺功能测试
• 暖通：HVAC 差压、楼宇通风控制
• 无人机：皮托管风速测量
• 家电：洗衣机水位、吸尘器负压
