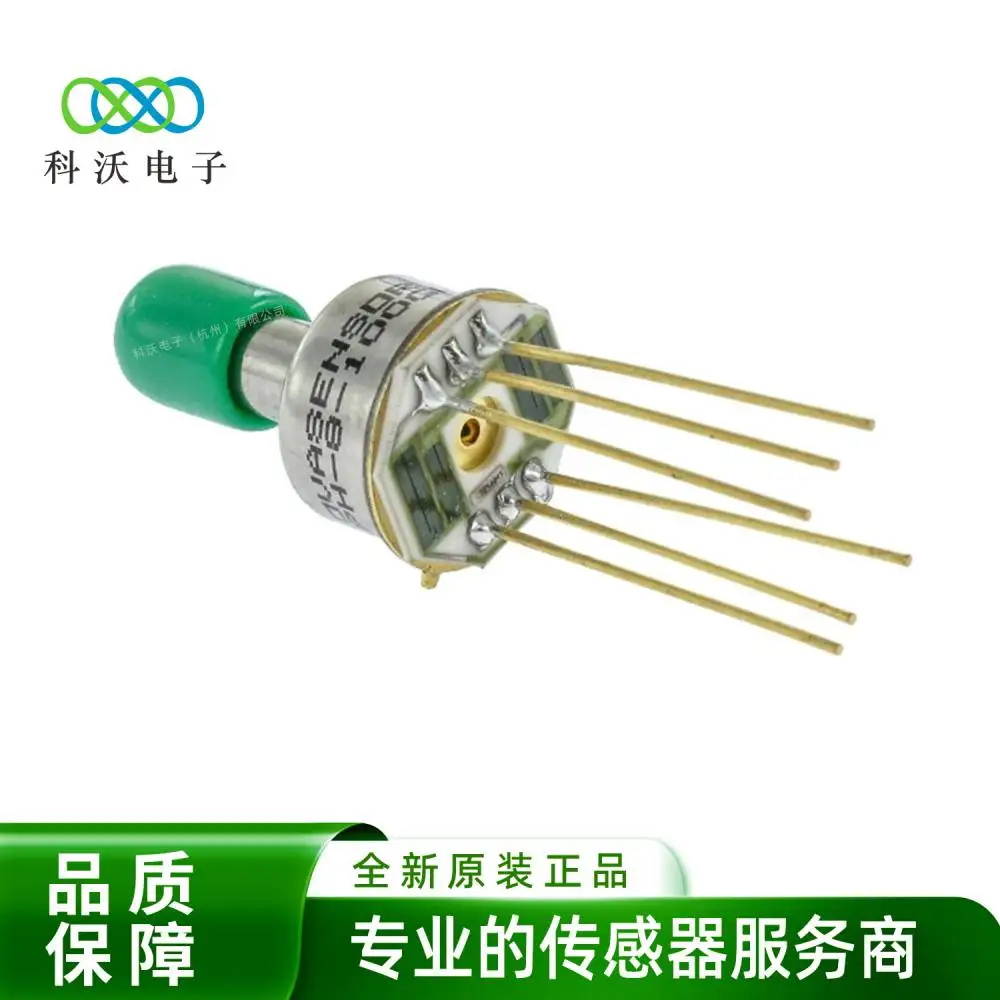

NPH-8-007DH（Amphenol/NovaSensor 差压传感器）

0~7kPa 差压、恒流 1.5mA、毫伏输出、TO-8-6 封装，高精度微压测量，医疗 / 暖通 / 航空常用。

1. 型号含义

• NPH：NovaSensor NPH 系列
• 8：TO-8 封装
• 007：0~7kPa（1.015psi） 量程
• D：Differential 差压
• H：标准温度补偿（0~70℃）

2. 核心参数

• 压力类型：差压（P1-P2）
• 量程：0~7kPa（0~1.015psi）
• 激励：恒流 1.5mA（推荐），也可 5V 恒压
• 输出：0~100mV（满量程），线性
• 灵敏度：≈14.3mV/kPa
• 精度：±1.5%FS（-40~125℃）
• 线性度：±0.05% FS（典型）
• 温度补偿：0~70℃，温度系数 0.2% FS/℃（典型）
• 过载：5× 额定压力（35kPa）
• 工作温度：-40℃~+125℃
• 封装：TO-8-6（6 针金属封装），单压力口（φ4.76mm/3/16"）
• 介质：干燥空气 / 非腐蚀性气体

3. 引脚定义（TO-8-6，顶视，顺时针）

1. 恒流输入（I+）
2. 输出负（Out-）
3. 空脚（NC）
4. 地（GND）
5. 输出正（Out+）
6. 空脚（NC）

4. 关键特性

• 高灵敏度：7kPa 量程输出 100mV，适合微压 / 风速 / 气流测量
• 片上补偿：混合陶瓷基板集成温度补偿电阻，无需外部补偿
• 恒流激励：输出稳定，抗电源波动
• 固态结构：高可靠、低漂移、长寿命
• 替代型号：NPH-8-007GH（表压）、NPH-8-007AH（绝压）、MPXV5010DP（0~10kPa 有补偿）

5. 典型应用

• 医疗：呼吸机气流、血压计、输液泵压力
• 暖通：HVAC 风管静压、风机压差、过滤器堵塞检测
• 航空：皮托管风速、机舱压力、高度计
• 工业：气动控制、微压监测、泄漏检测
