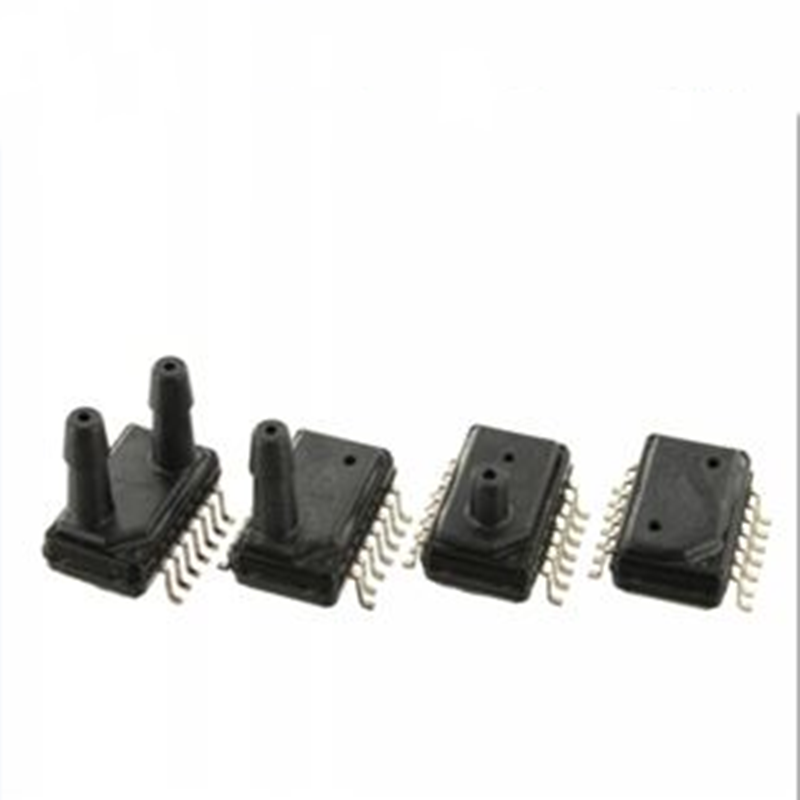

  • SM5470-001-G-B压力传感器TE双侧同向倒钩气嘴图片
  • SM5470-001-G-B压力传感器TE双侧同向倒钩气嘴图片
< >

SM5470-001-G-B压力传感器TE双侧同向倒钩气嘴

售价:面议

科沃电子(杭州)有限公司

应用领域:

医用设备管理 设备管理

  • 收藏

  • 扫码分享

  • 分享到微信

SM5470-001-G-BSMI(现属于 TE Connectivity) 生产的非补偿式微差压 / 表压传感器,封装 SOIC-16,常用于低压、低成本 OEM 场景。

型号拆解

  • SM5470:低压系列(0.15~3 PSI)
  • 001:量程 0.15 PSI ≈ 1.03 kPa
  • G表压(Gauge)
  • B双侧同向倒钩气嘴

核心参数

  • 量程:0~0.15 PSI(0~1.03 kPa)表压
  • 输出:mV 模拟桥路输出(典型 50 mV @ 5V 激励)
  • 激励5 VDC(推荐 1~10 V)
  • 线性度:±0.3%FS(25°C)
  • 零点输出:-75~+25 mV
  • 工作温度-40°C~+125°C
  • 封装 / 气嘴:SOIC-16,双径向倒钩(同侧)
  • 补偿状态无温度补偿、无校准(需后端电路处理)

关键特点

  • 超低压测量:0.15 PSI 小量程,适合微差压 / 微风速。
  • 低成本板载式:SOIC-16 贴装,接近裸片价格,适合大批量 OEM。
  • 宽温稳定:-40°C~+125°C,工业 / 消费电子通用。
  • 需信号调理:输出为原始 mV 信号,需放大、补偿、校准后使用。

典型应用

  • 空调 HVAC 微差压 / 流量监测
  • 医疗设备(呼吸、雾化)
  • 无人机 / 航模 简易空速 / 高度(需补偿)
  • 手持气压计、家电压力监测

同系列常用型号对照


型号量程压力类型气嘴
SM5470-001-G-B0.15 PSI 表压G同侧双倒钩
SM5470-001-D-B0.15 PSI 差压D同侧双倒钩
SM5470-003-G-B0.30 PSI 表压G同侧双倒钩
