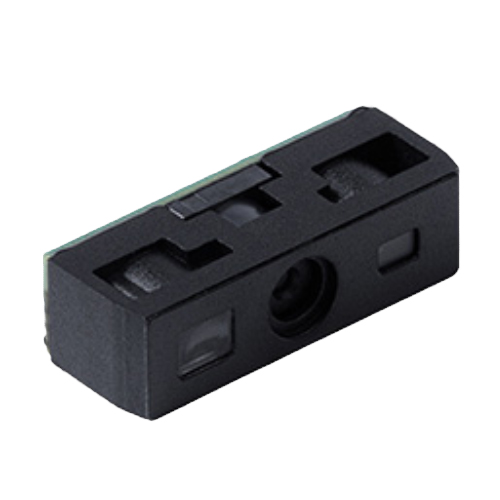

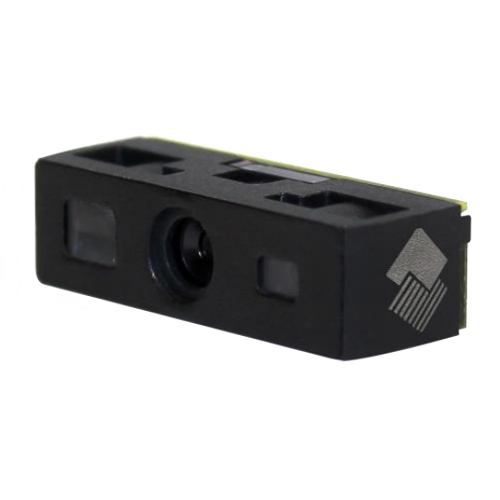

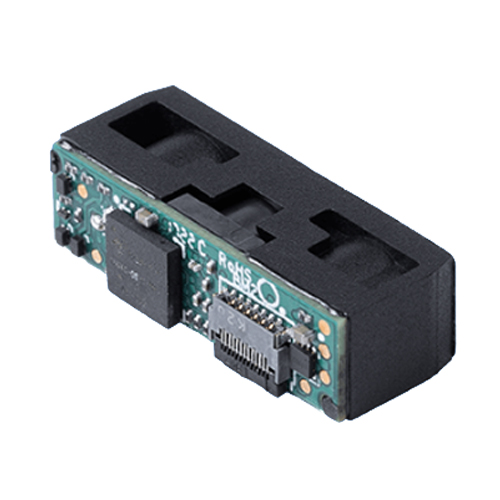

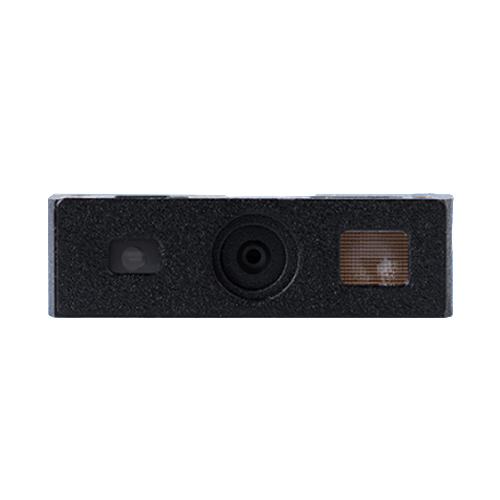

NLS-N1-ER是一款小尺寸的嵌入式条码识读引擎，采用了CMOS影像技术和新大陆UIMG图像识别技术的译码芯片一体化设计，可以轻松集成到狭小空间，如多种轻薄、穿戴式数据采集终端设备。外形小巧，识读性能良好，提供激光瞄准器，适用于较长距离或光照明亮的扫码场景，满足多种应用场景。

Newland NLS-N1-ER新大陆长距离小型轻薄嵌入式二维条码识读引擎特点

1、图像采集器与译码板一体化设计，高集成度、小体积，可适应小型化设备集成应用；

2、采用NLDC技术，大大降低运行功耗，延长设备使用寿命；

3、适配远距离读码应用需求，配套清晰的激光红色十字点状瞄准指示，户外应用一样清楚；

4、提供USB和TTL-232接口；

5、对于20mil的Code 128远景深可达80公分，40mil Code 128远景深可达1.4米；

6、UIMG译码算法，可轻松识读多种复杂条码，如污损码、覆膜码、曲面码、颜色码等一维或二维条码，支持双码同读（QR/DM码等）。

Newland NLS-N1-ER新大陆长距离小型轻薄嵌入式二维条码识读引擎详细参数

扫描性能

图像传感器：640*480 CMOS

照明：3000K白光LED

瞄准：650nm红色激光

识读码制：2D：PDF417, QR Code, Micro QR, Data Matrix

                  1D：Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E,Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, ISSN, Code93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11,Industrial 2 of 5, Standard 2 of 5, AIM 128, Plessey, MSIPlessey

识读精度：2D：≥6.67mil

                  1D：≥3mil

识读景深：EAN 13（13mil）：105mm~680mm

                  Code 39（5mil）：120mm~260mm

                  Code 39（20mil）：65mm~800mm

                  Code 128（40mil）：115mm~1400mm

                  QR Code（15mil）：80mm~250mm

符号反差：≥20%

条码灵敏度：倾斜±60°，偏转±60°，旋转360°

视场角度：水平28°，垂直21°

机械/电气参数

通讯接口：TTL-232, USB

外观尺寸（宽x深x高）：23.8x10.5x7.0mm（上限值）

重量：2g

工作电压：3.3 VDC±5%

功耗：581mW

电流3.3VDC：工作电流（RMS）：176mA

                        空闲电流：11.8mA

                        休眠电流：0.3mA

工作温度：-20℃~+60℃

储存温度：-40℃~+70℃

工作湿度：5%~95%（无凝结）

环境光照：0~100,000LUX

配件列表

开发板（选配）：开发板带触发按键和蜂鸣器，具备RS-232和USB输出

数据线（选配）：75mm FPC线缆，用来连接用户主机
