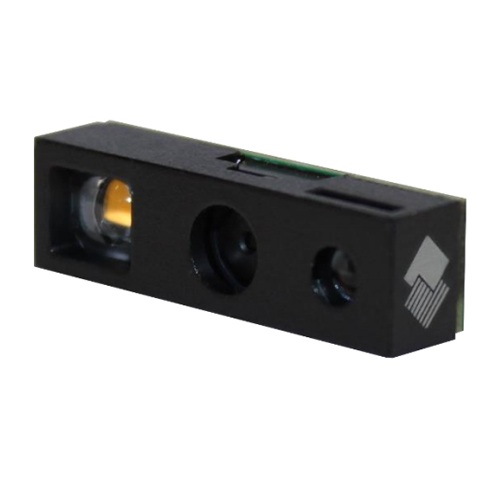

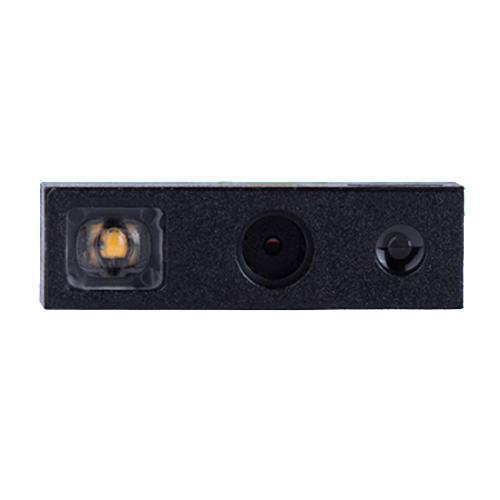

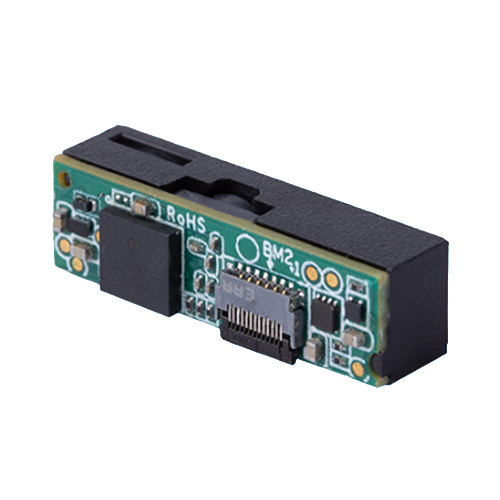

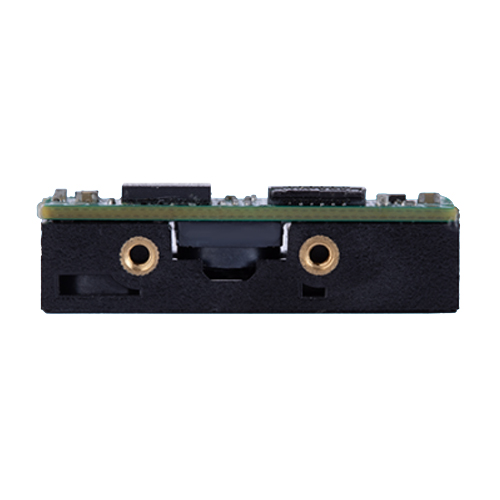

NLS-N1-W是一款小尺寸的嵌入式条码识读引擎，采用了CMOS影像技术及新大陆UIMG 图像识别技术的译码芯片一体化设计。小体积、近距大广角识读能力，可高度集成于多种近距/机内识读需求的轻薄便携式设备。针对近距读码应用需求，水平视场角达68°，在近距30mm处即可读40mm的1D码，适合医药行业机内读码或是票证机内读码应用。

Newland NLS-N1-W新大陆小型嵌入式条码识读引擎特点

1、图像采集器与译码板一体化设计，高集成度，可适应多种轻薄移动式设备应用；

2、采用NLDC技术，大大降低运行功耗，延长设备使用寿命；

3、采用UIMG译码技术，可快速识读多种条码；

4、大视场角：水平68°，垂直51°，近距25mm可读取35mm宽条码；

5、红色LED对焦，白光LED照明，即使环境光较暗也可正常使用；

6、提供USB和TTL-232通讯接口，集成连接方便。

Newland NLS-N1-W新大陆小型嵌入式条码识读引擎详细参数

扫描性能

图像传感器：640*480 CMOS

照明：3000K暖白光LED

瞄准：625nm红色LED

识读码制：2D：PDF 417, QR Code, Micro QR, Data Matrix

                  1D：Code 128, EAN-8, EAN-13,UPC-A, Interleaved 2/5,ITF-14, ITF-6, Matrix 2/5, Code 39, Codabar, Code 93,UCC/EAN-128, GS1 Databar, Code 11, ISBN, ISSN, Industrial 2/5, Standard 2/5, Plessey, MSI-Plessey, AIM 128

识读精度：≥3mil（1D）

                  ≥6.67mil（2D）

识读景深：PDF417（6.7mil）：25-45mm

                   Code 39（5mil）：25-50mm

                   Data Matrix（10mil）：25-45mm

                   QR Code（15mil）：20-60mm

符号反差：≥25%

条码灵敏度：倾斜±50°，偏转±50°，旋转360°

视场角度：水平68°，垂直51°

机械/电气参数

通讯接口：TTL-232, USB

外观尺寸（长x宽x高）：23.8×7.5×7.0mm（上限值）

重量：1.2g

工作电压：3.3 VDC±5%

电流3.3 VDC：工作电流：68mA RMS

                        空闲电流：6.71mA

                        休眠电流：＜300uA

环境参数

工作温度：-20℃~+55℃

储存温度：-40℃~+70℃

工作湿度：5%~95%（无凝结）

环境光照：0~100,000LUX

认证

FCC Part 15 Class B, CE EMC Class B, RoHS 2.0, IEC62471

配件列表

开发板（选配）：开发板带触发按键和蜂鸣器，具备RS-232和USB输出

数据线（选配）：USB数据线，用来连接开发板和信息接收主机。

                             RS-232数据线，用来连接开发板和信息接收主机。

电源适配器：5V电源适配器，配合RS-232数据线给开发板供电。
