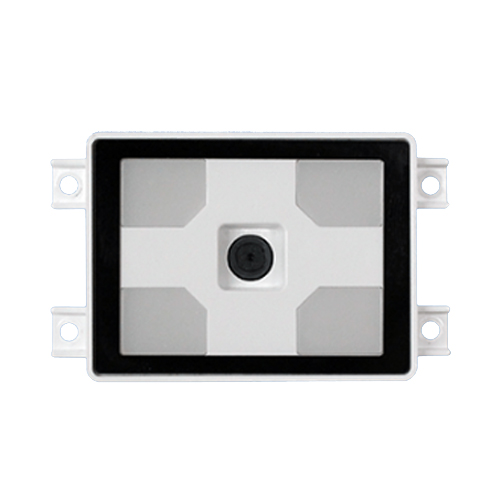

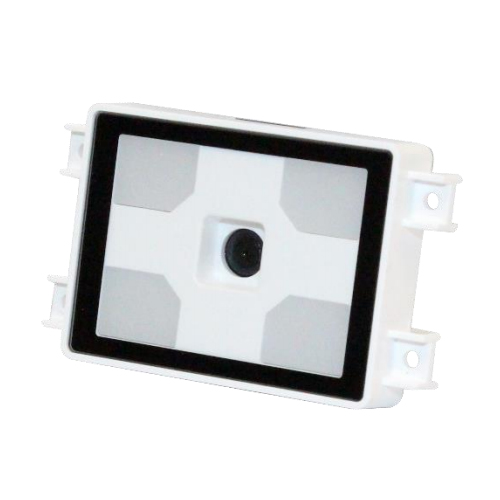

NLS-EM27是一款轻薄型小窗口嵌入式条码识读引擎，人性化的玻璃透屏设计，可同时满足不带玻璃、自带玻璃的应用需求。小于1.5cm的厚度，可配套于对尺寸、厚度有要求的零售终端（小型桌面终端、轻薄型壁挂终端）、小型收银终端等。UIMG译码技术支持多种材质的普通商品条码、纸质和屏幕码识读，能够满足零售场景多种复杂的条码应用。

Newland NLS-EM27新大陆小窗口嵌入式二维条码识读引擎特点

1、人性化玻璃透屏设计，可同时满足不带玻璃、自带玻璃的应用需求；

2、采用UIMG译码技术，可快速识读多种条码；

3、针对屏幕条码做调校，可适应多种贴膜的屏幕条码识读；

4、水平68°，垂直51°的大视场角，读码区域覆盖范围大；

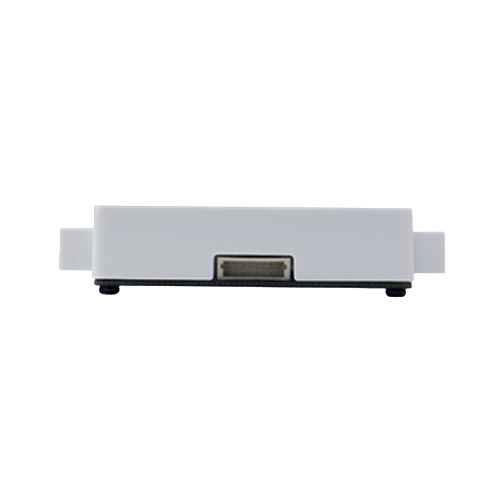

5、配备8pin杜邦接口，同时具备USB、RS232通讯，可适应不同行业设备集成接口需求。

Newland NLS-EM27新大陆小窗口嵌入式二维条码识读引擎详细参数

扫描性能

图像传感器：640*480 CMOS传感器

照明：暖白光LED

识读码制：

2D：PDF417, Micro PDF417, QR, Micro QR, Data Matrix

1D：Code 128,UCC/EAN-128, AIM 128, EAN-8, EAN-13,ISBN/ISSN,UPCE, UPC-A,Interleaved 2 of 5, ITF-6,ITF-14,Standard 25,Codabar,Industrial 25,Code 39,Code 93,Code 11,Plessey,MSI-Plessey, GS1-128(UCC/EAN-128), GS1-DataBar(RSS)(RSS-14, RSS-Limited,RSS-Expand), Matrix 2 of 5

识读精度：≥5mil（1D）

识读景深：EAN-13（13mil）：40mm~90mm

                  PDF417（6.7mil）：32mm-55mm

                  QR Code（15mil）：15mm~75mm

                  Data Matrix（10mil）：35mm-60mm

符号反差：≥25%

条码灵敏度：倾斜±60°，偏转±60°，旋转360°

运动容差：1.0m/s

视场角度：水平68°，垂直51°，对角84.8°

机械/电气参数

通讯接口：RS-232，USB

外观尺寸（宽x深x高）：无玻璃款：55.0x34.4x13.2mm（上限值）

                                        带玻璃款：55.0x34.4x12.7mm（上限值）

提示方式：蜂鸣器

重量：无玻璃款：14.2g

           带玻璃款：17.9g

工作电压：5 VDC±5%（8 pin）

额定功耗5.0VDC：980mW

电流5.0 VDC：工作：196mA，616mA（上限值）

                        待机：35mA

环境参数

工作温度：-20℃~+60℃

储存温度：-40℃~+70℃

工作湿度：5%~95%（无凝结）

环境光照：0~100,000LUX

认证

FCC Part 15 Class B，CE EMC Class B

配件列表

数据线：USB数据线用来连接开发板和信息接收主机

              RS-232数据线用来连接开发板和信息接收主机
