AMS5812-0050-A 是 Analog Microelectronics（AMS）的5V 供电、模拟 + 数字 I²C 双输出、板装式绝对压力传感器，量程 0…50 psi（≈3.45 bar），陶瓷 DIP-8 封装，医疗 / 工业常用。

一、型号拆解

• AMS5812：系列（模拟 + I²C 双输出压力传感器）
• 0050：满量程 50 psi（≈3447 mbar ≈3.45 bar）
• A：Absolute → 绝对压力（参考真空）

二、核心参数（0…50 psi 绝压）

• 压力量程：0～50 psi（0～3.45 bar 绝压）
• 供电：5 VDC（4.75–5.25 V），典型 < 4 mA
• 输出（双路可同时用）：
  • 模拟：0.5–4.5 V（比例型，随 5V 电源变化）
  • 数字：I²C（15 位压力 + 15 位温度）
• I²C 地址：默认 0x28，可编程
• 精度（25℃）：总精度 < ±0.5% FSO
• 全温误差（-25…+85℃）：TEB < ±1.0% FSO
• 响应时间：< 1 ms（典型）
• 工作温度：-25℃ ～ +85℃
• 封装：陶瓷 DIP-8（0.6" 宽），单竖管（绝压）
• 长期稳定性：< ±0.1% FSO / 年
• 环保：RoHS / REACH 合规

三、引脚定义（DIP-8，顶视左→右）

1. VCC：5V
2. GND：地
3. SDA：I²C 数据
4. SCL：I²C 时钟
5. ANALOG OUT：0.5–4.5V
   6–8. NC：空脚

四、关键特性

• 双输出冗余：模拟 + 数字同时可用，适合安全 / 高可靠系统
• 绝压测量：参考真空，不受环境气压波动影响（海拔 / 天气）
• 出厂校准 + 温度补偿：即插即用，无需外部校准
• 高分辨率：15 位（≈ 0.7 Pa @ 50 psi）

五、典型应用

• 医疗：呼吸机、麻醉机（气道绝压）、负压病房监测
• 工业：真空系统、压缩机、液压 / 气动绝压监测
• HVAC：静压 / 绝压控制、气体流量（差压 + 绝压补偿）
• 汽车：进气歧管压力、真空助力监测

六、同系列常见型号（对比）

• AMS5812-0050-A：0–50 psi 绝压
• AMS5812-0100-A：0–100 psi 绝压

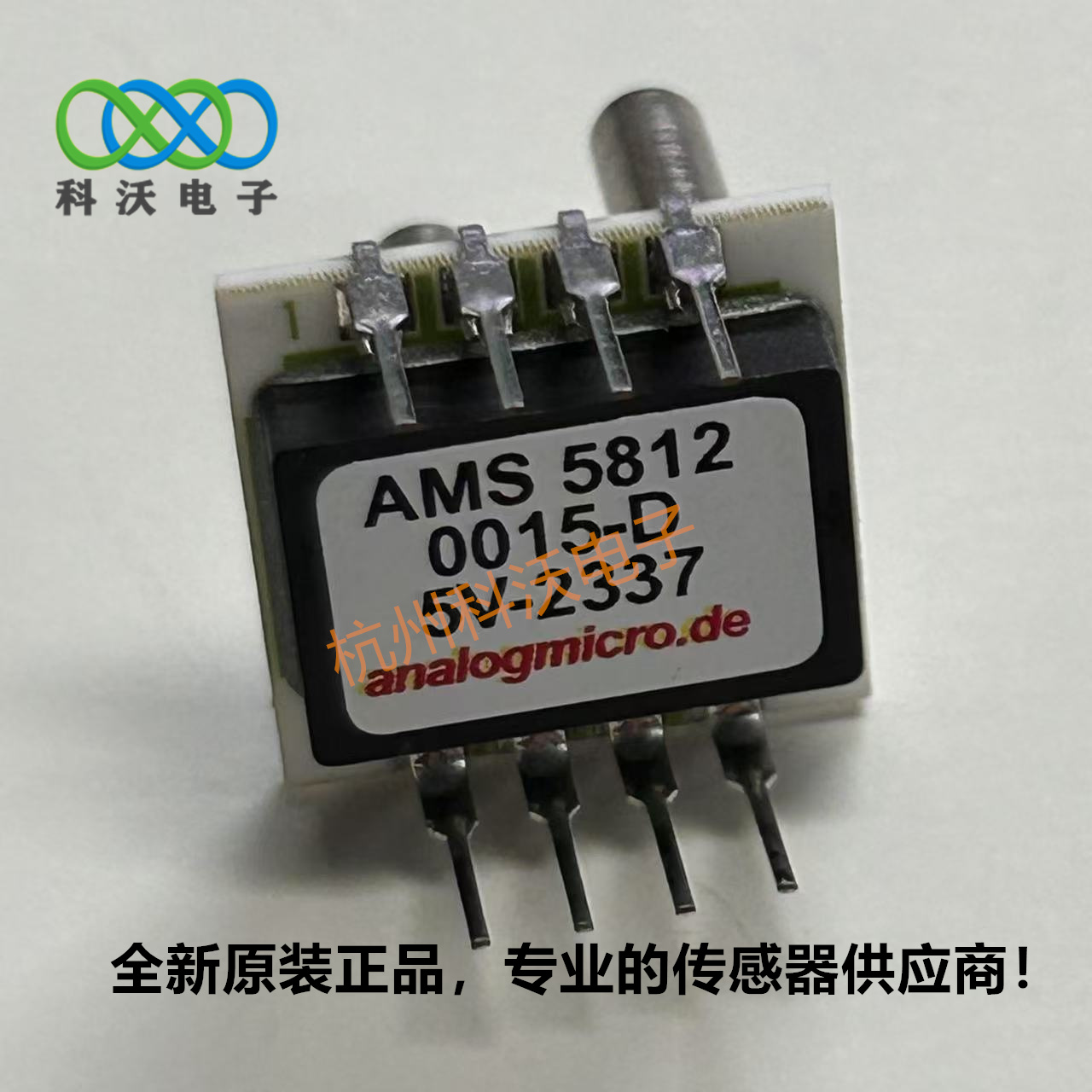

• AMS5812-0015-D：0–15 psi 表压 / 差压
• AMS5812-0050-D-B：±5 psi 双向差压
