1  产品概述

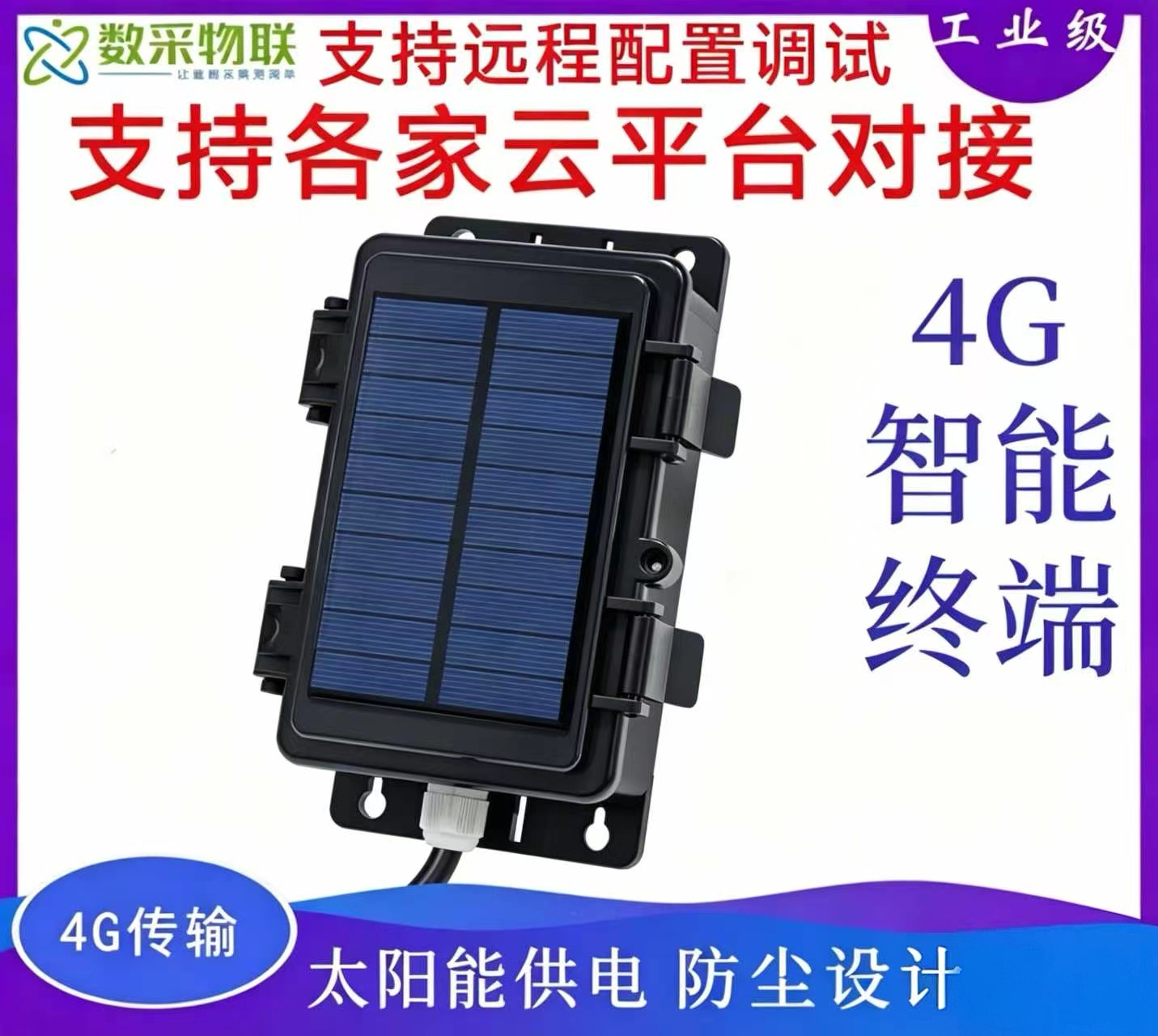

DAQ-SP-RTU4G是上海数采物联网科技有限公司推出的一款高性价比工业级4G远程智能终端，集锂电池供电、太阳能充电、多路I/O、模拟量采集、RS485通信、4G全网通、多平台接入于一体，专为设备远程控制、状态监测、传感器数据采集、无人站点运维等场景提供稳定可靠的无线传输与控制解决方案。

设备采用宽温设计、强抗静电防护、硬件看门狗，支持主流物联网平台接入与SSL加密传输，可广泛应用于智慧农业、智慧水利、工业物联网、环境监测、安防门禁、光伏/储能站点等远程监控场景。

2  服务理念

我司郑重承诺:

您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )

本产品，现场只需普通工人接电安装即可! 无需调试！

我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。

免费提供物联网方案咨询服务！

3  执行标准

工业无线通信设备通用规范

静电放电抗扰度测试标准 GB/T-17626.2

宽温工业产品可靠性设计规范

4  产品特性参数

4.1 核心功能特性

• 4G通信：Cat1 4G全网通，支持移动/联通/电信

• 供电方式：3.3–4.2V锂电池供电，支持电压采集

• 充电方式：5–18V太阳能充电（5V/12V太阳能板），支持充电电压采集

• 抗静电：接触放电±8KV，空气放电±15KV

• 控制输出：1路电磁阀驱动（12V/1A）；1路可控电源输出（12V/300mA）

• 信号输入：2路干接点信号输入检测

• 模拟量：2路4-20mA模拟量采集

• 通信接口：1路RS485

• 时钟与存储：1路RTC本地时钟；1路SPI Flash（8M字节）

• 稳定性：硬件看门狗，运行稳定不死机

• 固件与协议：支持透传固件；支持TCP/UDP/MQTT/HTTP/WebSocket；支持SSL加密（TCPS/MQTTS/HTTPS）

• 平台兼容：阿里云IOT、腾讯IOT、OneNet、华为IOT、电信云、涂鸦云等

• 定制化：支持LOGO定制、二次开发定制

4.2 电气特性

• 供电电压：DC 3.3–4.2V（锂电池）

• 充电电压：DC 5–18V（太阳能）

• 电磁阀驱动：12V/1A（最大）

• 可控电源输出：12V/300mA（最大）

• 干接点输入：2路

• 模拟量采集：2路（4-20mA）

• RS485：波特率1200–230400；数据位8；停止位1/2；校验位奇/偶/无

• 静电防护：接触±8KV，空气±15KV

4.3 网络特性

• 网络标准：Cat1 4G全网通

• LTE-FDD：B1/B3/B5/B8

• LTE-TDD：B34/B38/B39/B40/B41

• 协议：TCP、UDP、MQTT、HTTP、WebSocket、SSL加密

• 平台：主流物联网云平台全覆盖

SIM：贴片SIM，稳定可靠，支持三防漆喷涂

4.4 结构与安装

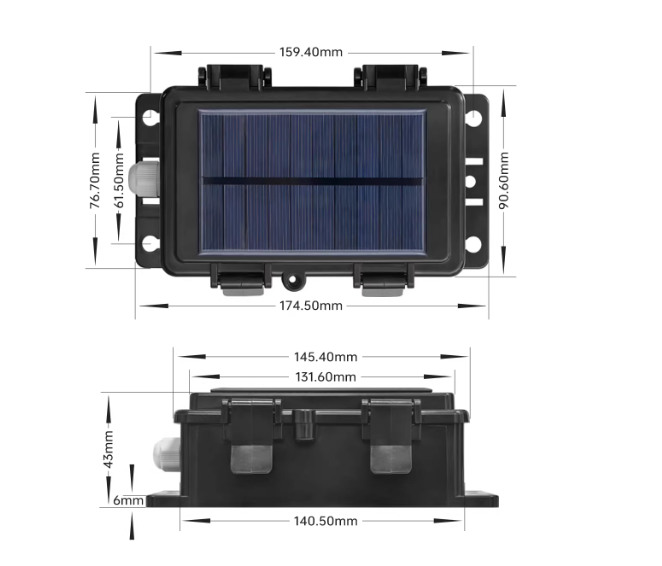

• 尺寸：174.5mm × 140.5mm × 43mm

• 安装方式：M3螺丝固定安装

• 工作温度：-35℃～+75℃

• 工作湿度：5%～95%RH（无凝露）

5  产品核心优势

• 4G全网通，广覆盖低成本：Cat1模组，三大运营商通用，部署灵活、运维简单

• 锂电+太阳能双供电：适合无市电野外站点，低功耗长续航

• 多采集多控制，一站式搞定：干接点/模拟量/RS485/电源输出/电磁阀驱动全覆盖

• 强防护高可靠：宽温、高抗静电、硬件看门狗，工业现场稳定运行

• 多平台兼容+加密：支持主流云平台，SSL加密更安全

• 极简部署+可定制：接线简单，支持LOGO与二次开发，快速落地项目

6  应用场景

• 智慧农业：电磁阀远程控制、土壤/气象传感器采集

• 智慧水利/水务：管网监测、阀门控制、液位/流量监测

• 工业物联网：设备状态监控、远程抄表、能耗监测

• 环境监测：扬尘、温湿度、噪声等传感器无线上传

• 安防门禁：门磁、红外、报警信号远程上报与联动控制

• 光伏/储能/基站：遥测遥控、状态监测、异常告警

• 无人站点：机房、泵站、气站、热力站远程运维

7  安装注意事项

1. 确认电池电压3.3–4.2V，正负极不可接反

2. 太阳能板对应5V/12V档位，避免反接

3. 干接点/模拟量/RS485严格按接线图接线，避免短路

4. 安装在无强震动、无强电磁干扰场所

5. 室外安装做好遮阳防雨，确保通风散热

6. 上电前检查接线，先接电池再接太阳能，避免浪涌

7. 长按Reload 7秒可恢复出厂，重新配置参数

8. 固件升级通过USB或远程完成，升级中不断电
