主板简述

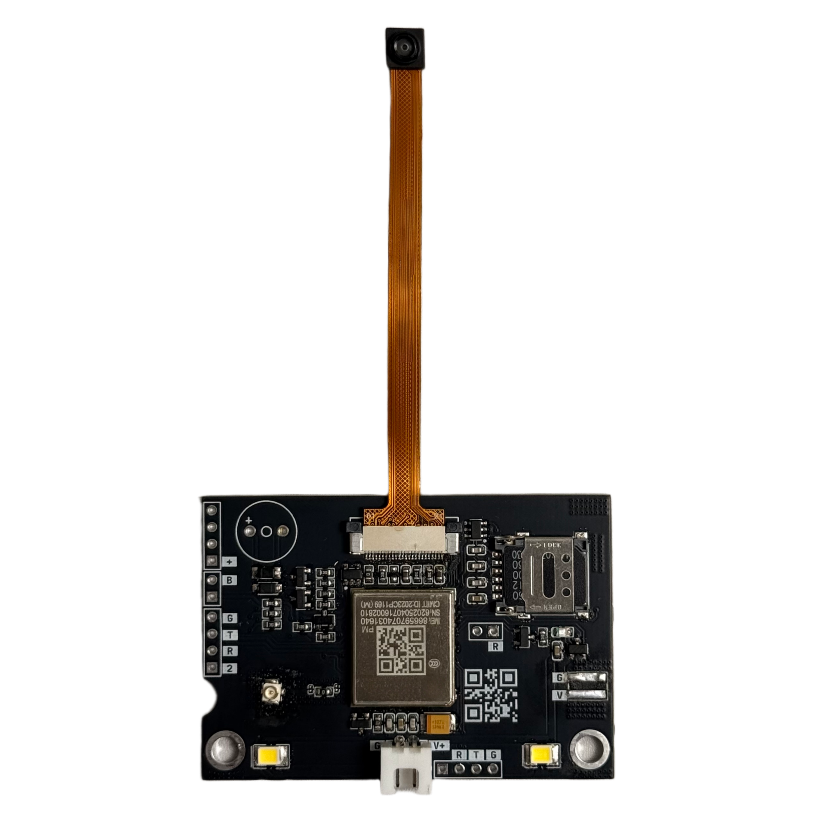

本主板使用LTE Cat.1 bis通信模块，使用3.6-4.2V的锂电池供电，采用内置贴片天线，主要适用于电池供电的通过摄像头拍照读取表盘参数的场景。

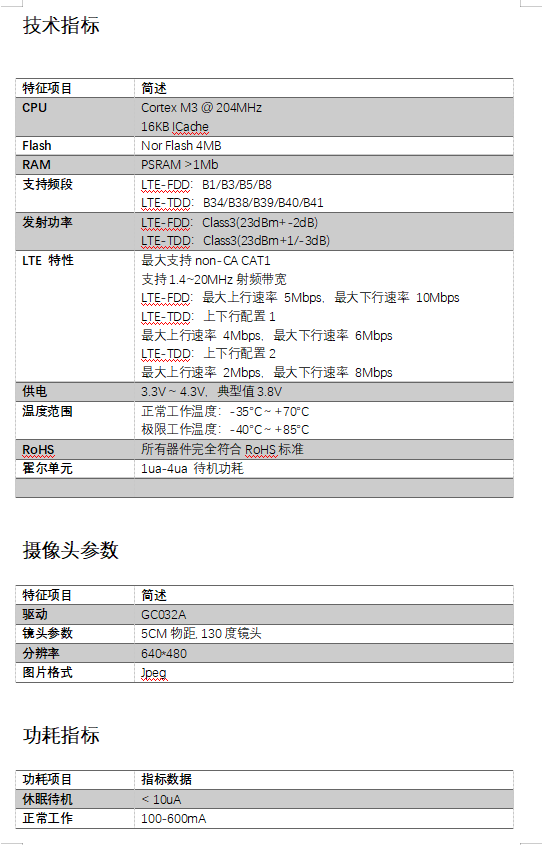

功能简述

支持4G 全网通

支持低功耗主动休眠特性

支持30W像素拍照远传

自带闪光灯特性

支持通过云平台配置采集参数（理论200套设备累积后）

支持周期休眠，定时唤醒工作

支持外部触发唤醒工作

支持http定时推送图片

接口概述

本主板供提供以下X2.54 接插口：

电池供电输入口

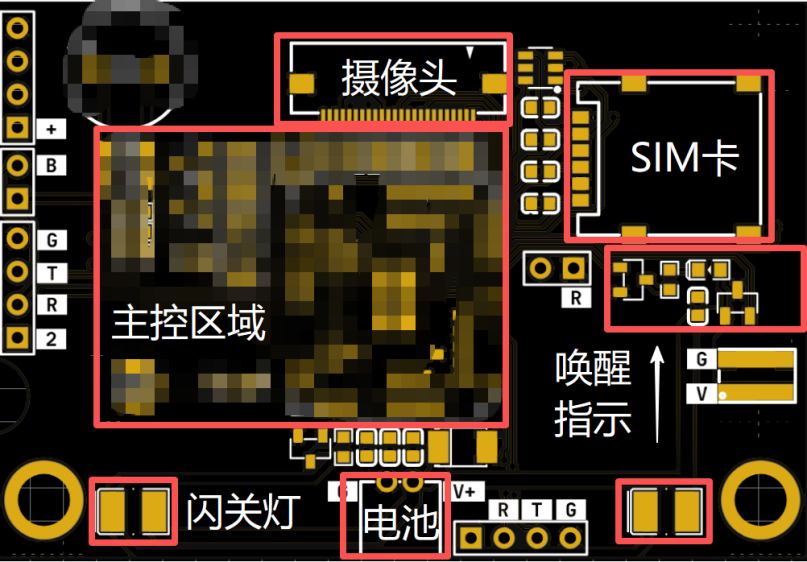

接口示意图如下：

工作交互逻辑

1. 平台做好配置更新，保存

2. 唤醒设备

3. 设备自动去拉取更新的配置

4. 重启

5. 联网--成功后--拍照--上传云端

6. 完成后，休眠，等下一个周期 （自动任务间隔时间 :  单位分钟）

休眠配置参数

此处建议采用1小时内 为5的倍数。 或者为60分钟的倍数。

这样主板会将时间主动对齐，让上报时间从业务视角更加美观。

例如，如果设置休眠参数为10分钟。

则设备会在每小时的 0分，10分，20分，30分 40分 50分，唤醒并开启工作。

指示灯逻辑：

1. 联网阶段，指示灯快速频闪，

联网成功，常亮；

联网失败，熄灭，休眠，10分钟后重试。

2. 数据报告后，指示灯频闪，频闪后休眠。

3. 只有重启或 唤醒，才会执行闪灯逻辑。默认不频闪，节约功耗。

功耗测试

场景1 ：

5分钟1采集，采集完立即休眠，采集12次，进行上报（1小时一次联网报告）。

使用1ua低功耗霍尔元件。

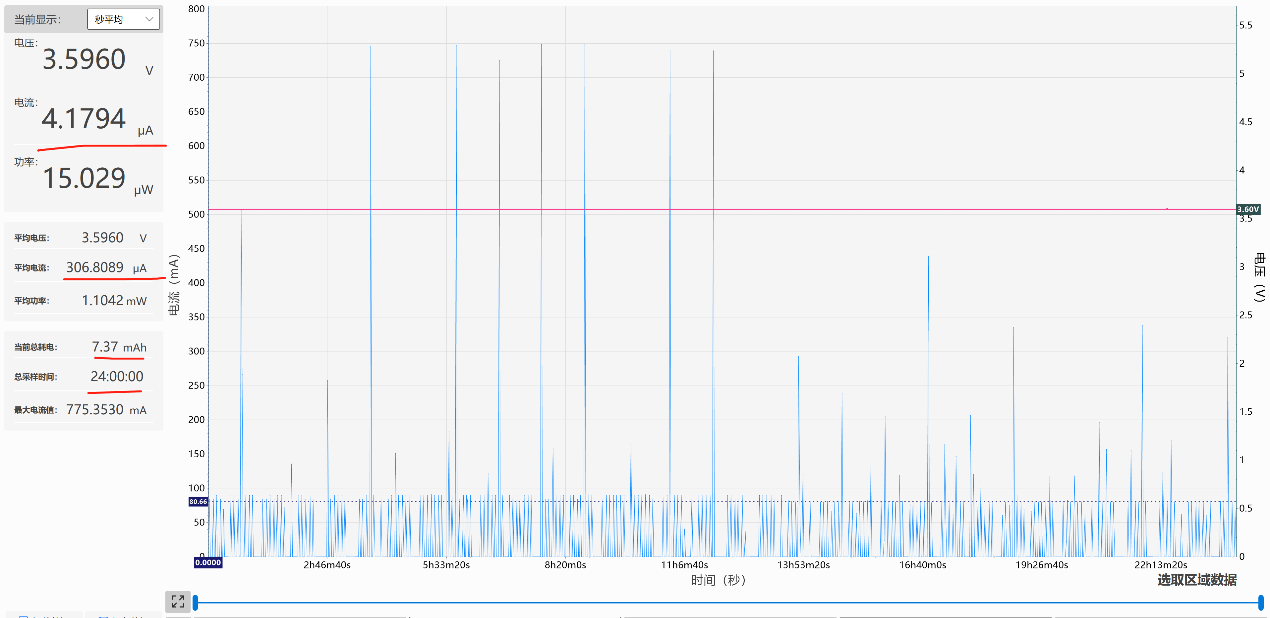

24小时功耗监测如下：

场景2：

5分钟1采集，采集完立即休眠，采集12次，进行上报（1小时一次联网报告）。

使用3ua低功耗霍尔元件。

** 如果去除霍尔唤醒，休眠功耗可控制在3ua

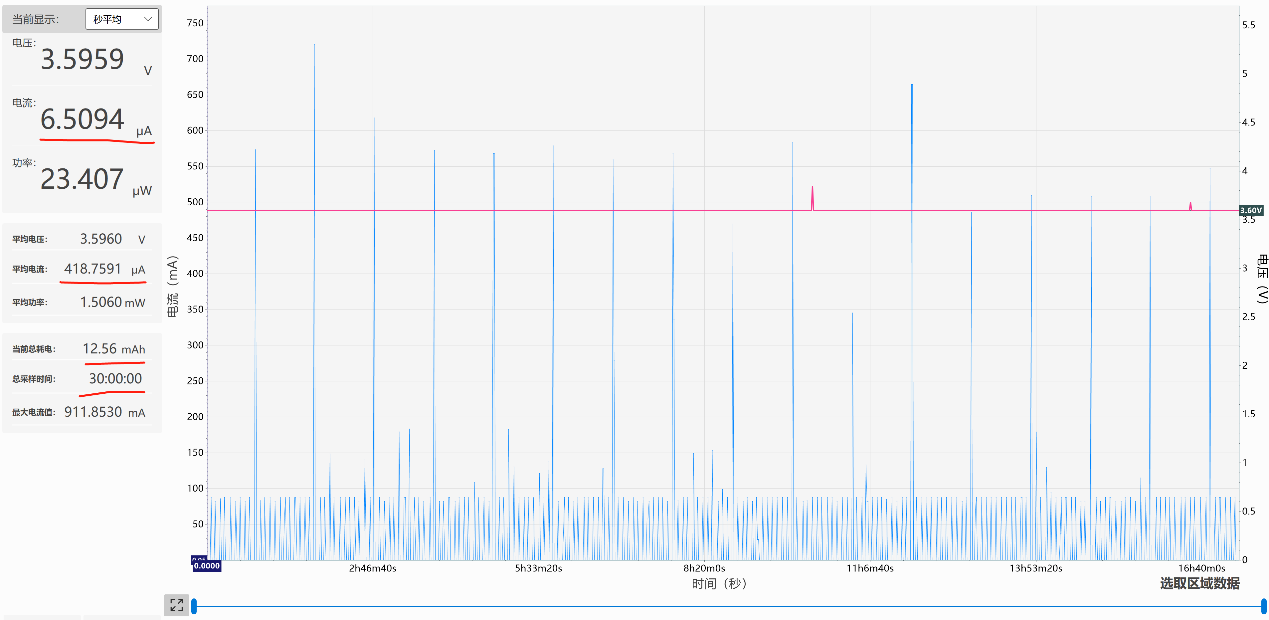

30小时功耗监测如下：

生产定制

本主板对数采琏支持以下定制：

Ø 可选择霍尔唤醒或机械开关量唤醒（按键）

Ø 可指定外壳版型
