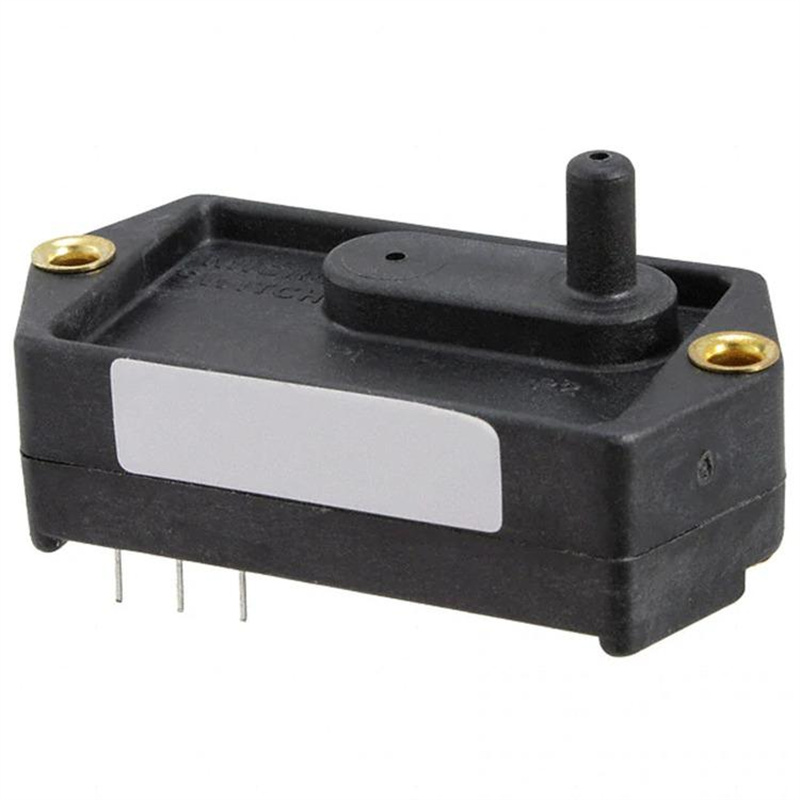

142PC05D（Honeywell 霍尼韦尔 差压传感器）

一、型号拆解

• 142PC：系列名（140PC 系列，放大输出、温度补偿）
• 05：量程 0–5 psi
• D：Differential，差压（P1、P2 双端口）

二、核心参数（25℃，8V 供电）

• 量程：0–5 psi（≈34.5 kPa） 差压
• 输出：1～6 VDC（线性放大），灵敏度 1 V/psi
• 供电：7～16 VDC（典型 8V）
• 精度：±0.25% FS（非线性、迟滞、重复性）
• 补偿温度：−18℃～+63℃；工作温度：−40℃～+85℃
• 过载压力：20 psi；爆裂压力：40 psi
• 接口：双轴向无倒钩插管（外径约 5 mm）
• 封装：3‑SIP 直插（3 针：VCC、GND、OUT）
• 介质：空气 / 非腐蚀性干气体
• 响应时间：<1 ms

三、同系列常见型号

• 142PC01D：0–1 psi 差压，灵敏度 5 V/psi
• 142PC05D：0–5 psi 差压，灵敏度 1 V/psi（常用）
• 142PC15A：0–15 psi 绝压
• 142PC15G：0–15 psi 表压

四、典型用途

• 医疗：呼吸机、麻醉机、肺功能仪（气道压差监测）
• 工业：HVAC 风压差、过滤器堵塞、气体流量、泄漏检测
• 气动：低压气动控制、阀门反馈、泵监测
