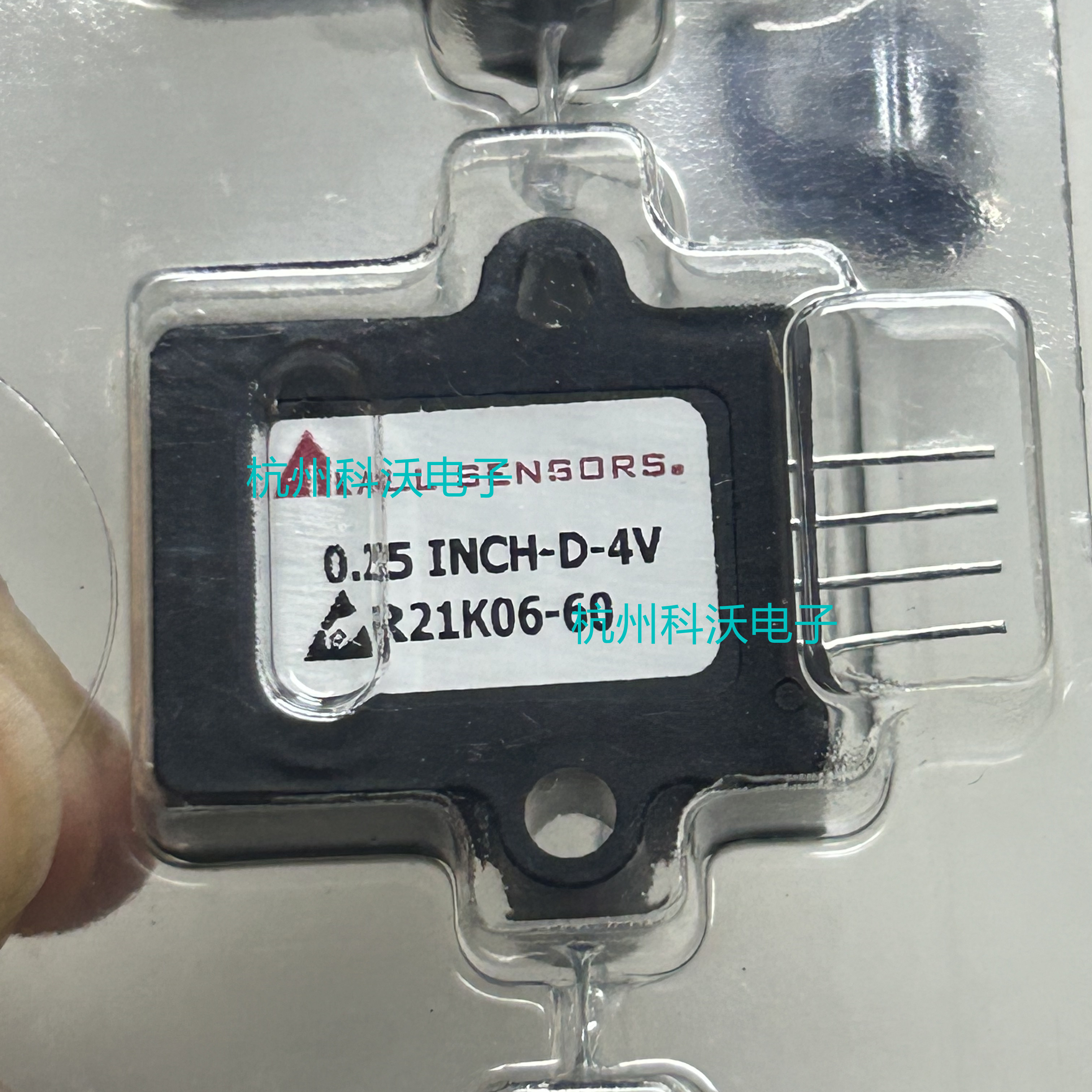

0.25 INCH‑D‑4V（Amphenol All Sensors 微差压传感器）

一、型号拆解

• 0.25 INCH：量程 ±0.25 英寸水柱（inH₂O）
• D：Differential，差压（双端口 P1/P2）
• 4V：4V 满幅模拟输出（比例式）

二、核心参数（25℃，5V 供电）

• 量程：±0.25 inH₂O（≈±62.5 Pa / ±0.007 psi） 差压
• 输出：0.5～4.5 VDC（5V 供电下），4V 满幅All Sensors
• 供电：4.5～5.5 VDC（典型 5V）
• 精度：±0.25% FS（非线性、迟滞、重复性）
• 补偿温度：−25℃～+85℃；工作温度：−40℃～+125℃
• 过载压力：40 inH₂O；爆裂压力：100 inH₂O
• 接口：双轴向插管（外径约 4.8 mm）
• 封装：4‑Pin 直插（VCC、GND、OUT、NC）All Sensors
• 介质：空气 / 非腐蚀性干气体
• 响应时间：<10 ms
• 特点：CoBeam2™ 技术，极低位置漂移、温漂

三、外观与引脚

• 引脚定义：
  1. Vsupply（电源 +）
  2. Common（地）
  3. Voutput（信号输出）
  4. NC（空脚）All Sensors

四、典型用途

• 医疗：呼吸机、麻醉机、肺功能仪（微小气道压差）
• 暖通：HVAC 微风压、过滤器堵塞、洁净室压差
• 工业：气体流量、泄漏检测、低压气动控制
• 其他：呼吸设备、气压计、微小压力监测

五、同系列常用型号

• 0.25 INCH‑D‑4V：±0.25 inH₂O（≈±62.5 Pa），最微差压
• 0.5 INCH‑D‑4V：±0.5 inH₂O（≈±125 Pa）
• 1 INCH‑D‑4V：±1 inH₂O（≈±250 Pa）
• 5 INCH‑D‑4V：±5 inH₂O（≈±1250 Pa）

六、与 20 INCH‑G‑4V 对比

• 量程：0.25 inH₂O（≈62.5 Pa） vs 20 inH₂O（≈5 kPa）
• 类型：差压（D） vs 表压（G）
• 输出：0.5–4.5V（5V 供电） vs 0.25–4.25V（5V 供电）
• 应用：0.25 INCH‑D‑4V 适合超微压差；20 INCH‑G‑4V 适合低风压
