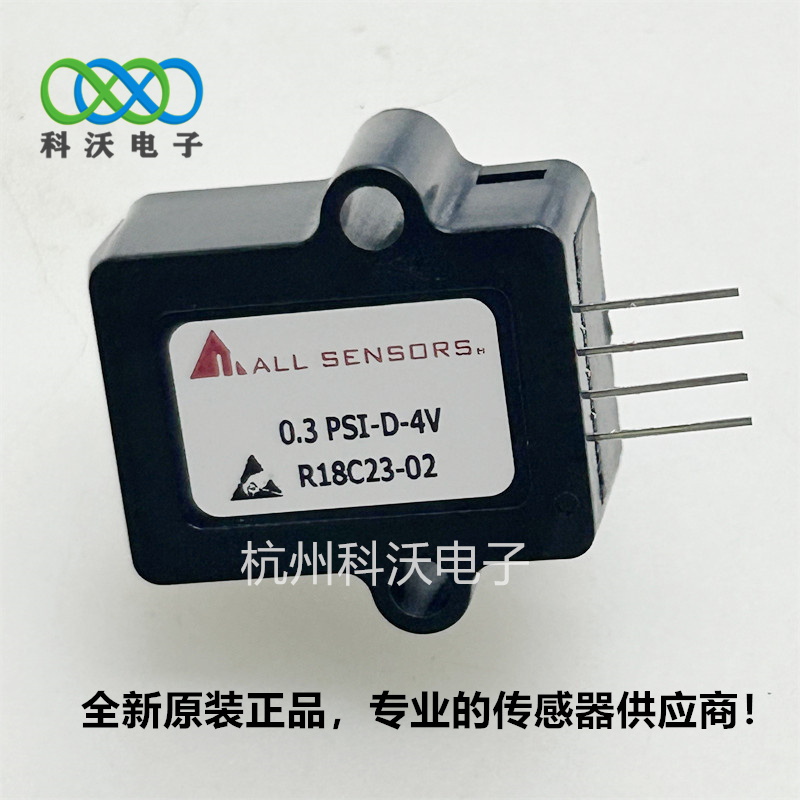

0.3 PSI‑D‑4V（Amphenol All Sensors 差压传感器）

一、型号拆解

• 0.3 PSI：量程 ±0.3 psi（差压）
• D：Differential，差压（双端口 P1/P2）
• 4V：4V 满幅模拟输出（比例式，随供电电压变化）

二、核心参数（25℃，5V 供电）

• 量程：±0.3 psi（≈±2.07 kPa） 差压
• 输出：0.25～4.25 VDC（5V 供电下，4V 满幅）
• 供电：4.5～5.5 VDC（典型 5V）
• 精度：±0.5% FS（非线性、迟滞、重复性）
• 补偿温度：−25℃～+85℃；工作温度：−25℃～+85℃
• 过载压力：5 psi；爆裂压力：10 psi (Amphenol Sensors)
• 接口：双轴向插管（外径约 0.19" / 4.8 mm）
• 封装：4‑SIP 直插（VCC、GND、OUT、NC）
• 介质：空气 / 非腐蚀性干气体 (Amphenol Sensors)
• 响应时间：<10 ms
• 特点：ASIC 温度补偿、低漂移、高线性 (Amphenol Sensors)

三、引脚定义（4‑SIP）

1. VCC（电源 +，4.5–5.5V）
2. GND（地）
3. OUT（信号输出）
4. NC（空脚）

四、典型用途

• 医疗：呼吸机、麻醉机、肺功能仪（气道压差）
• 暖通：HVAC 风压、过滤器堵塞、洁净室压差
• 工业：气体流量、泄漏检测、低压气动控制
• 其他：呼吸设备、气压计、微小压力监测

五、同系列常用型号

• 0.3 PSI‑D‑4V：±0.3 psi（≈±2.07 kPa），标准封装
• 0.3 PSI‑D‑4V‑MINI
• 0.3 PSI‑G‑4V：表压（0–0.3 psi）
• 1 PSI‑D‑4V：±1 psi（≈±6.9 kPa）
• 5 PSI‑D‑4V：±5 psi（≈±34.5 kPa）
