LDM1000 LVDT/RVDT 位移传感器专用信号解调放大模块

售价：面议

科沃电子(杭州)有限公司

应用领域:

收藏
扫码分享
分享到微信

LDM1000 精量 MEAS/Schaevitz LVDT 信号调理模块

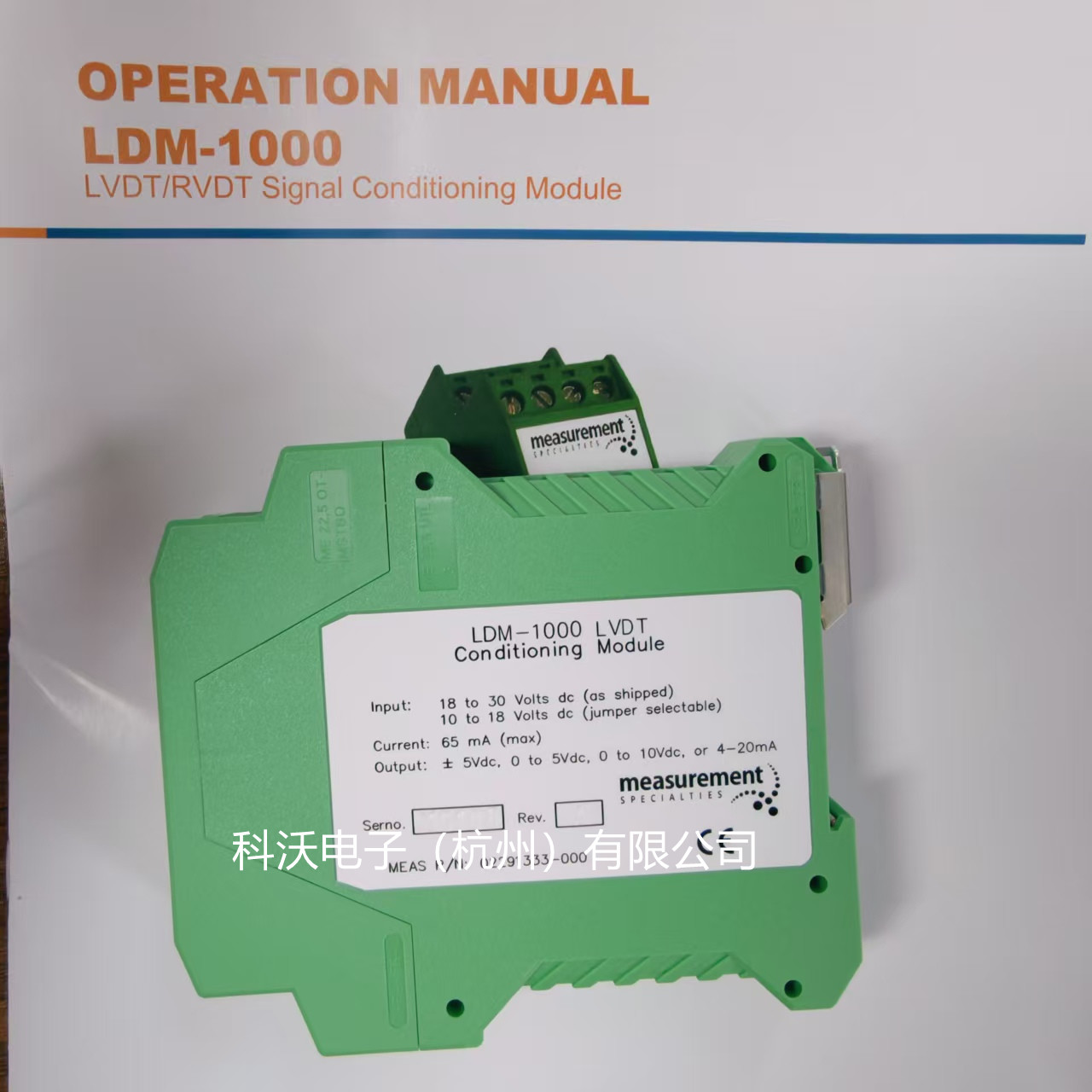

LDM1000实物

一、产品定位

不是压力传感器，是LVDT/RVDT 位移传感器专用信号解调放大模块，DIN 导轨卡扣式安装，用来处理 LVDT 微弱交流信号，转换成 PLC 可直接采集的标准直流电压 / 电流信号。

二、核心电气参数

1. 供电

可选跳线：10~18VDC / 18~30VDC（出厂默认 18~30V）
最大工作电流：65mA

2. LVDT 激励（给位移传感器供电）

激励电压：1VRMS / 3VRMS 拨码切换（默认 3V）
振荡频率可选：2.5kHz / 5kHz / 10kHz

3. 信号输入

输入信号范围：50mV ~ 2.5VRMS
兼容 4 线 / 5 线 / 6 线 LVDT、RVDT 角位移传感器

4. 输出（拨码多选）

电压：±5V、0~5V、0~10V
电流：4~20mA（长线抗干扰）
线性精度：±0.02% FSO
温度系数：±0.036% FS/℃

5. 滤波与响应

3 阶巴特沃斯低通，带宽可选 250Hz / 1000Hz
工作温度：-25℃ ~ +85℃

三、核心功能

内置同步全波解调，消除正交误差、抑制谐波噪声
零点、量程可调，适配不同行程 LVDT
主从同步多模块并联，避免多路激励串扰
内置状态指示灯，方便故障排查

四、典型应用

阀门开度检测、油缸位移监测、精密工装定位、机床行程测量、工业闭环位置控制系统
