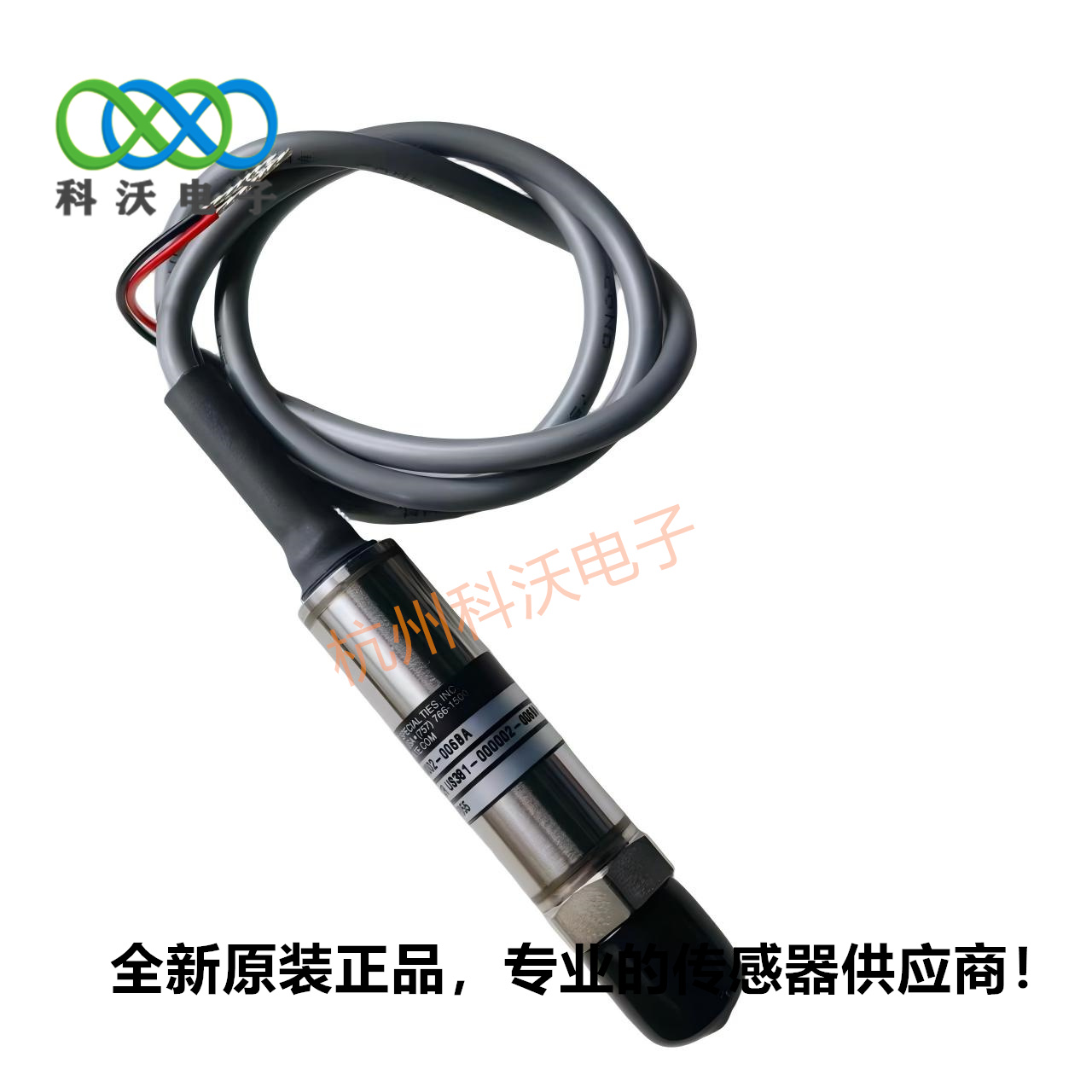

US381-000002-006BA（TE Connectivity / 原 MEAS UltraStable 高精度绝压压力变送器）

1. 品牌与产品定位

• 品牌：TE Connectivity（泰科电子，原美国 MEAS 精量电子）
• 系列：US381（UltraStable™超稳型微型压力传感器，US300 子系列）
• 完整型号：US381-000002-006BA
• 产品定义：微型一体式 316L 不锈钢绝压型压力变送器，搭载原厂 UltraStable 长效稳漂专利技术，出厂全温域校准，体积小巧、长期稳定性优异，面向工业 OEM 批量配套精密压力采集场景。

2. 型号逐段解码

3. 结构与外形硬件

1. 整体壳体：全 316L 不锈钢一体化封装，直径仅 11mm 紧凑型圆柱形结构，狭小空间易安装
2. 感压结构：316L 隔离膜片隔离介质，内部 MEMS 压阻芯体 + ASIC 信号调理电路
3. 电气出线：标配屏蔽电缆出线式（默认 2 米引线），三线制接线（电源、信号、地）
4. 防护等级：IP67，防尘防水，可潮湿工况长期使用
5. 环保合规：符合 RoHS 无铅环保标准

1. 传感工作原理

2. 核心性能参数总表

产品核心优势

1. UltraStable 专利稳漂技术：相比普通压力传感器温漂、年漂移大幅降低，适合长期在线监测
2. 绝压测量特性：不受环境海拔、大气压变化干扰，真空、气压、冷媒压力精准测量
3. 全 316L 不锈钢隔离结构，无 O 型圈渗漏风险，耐油污、潮湿、轻微腐蚀介质
4. 0.5~4.5V 比例输出，抗长线干扰，匹配绝大多数单片机 AD 采集端口
5. 微型紧凑尺寸，OEM 设备批量集成、老旧传感器原位替换改造便捷

一、主流应用场景

1. 消防给排水系统（主力场景）
   高层建筑消防管网水压监测、喷淋管道压力反馈、蓄水池恒压控制、水压异常报警，0.6MPa 量程完美匹配市政消防供水压力区间。
2. 暖通 & 制冷行业
   冷水机组、热泵、中央空调冷媒绝压采集、真空泵负压监测、制冷系统压力闭环控制、HVAC 精密压力调节。
3. 空压机 & 气动液压设备
   空压机储气罐压力监测、气动系统气源压力反馈、液压油路压力采集、增压泵恒压控制。
4. 工业过程控制 & 水处理
   管道水压在线监测、泵出口压力测控、反渗透水处理设备、气密性检漏设备、罐体压力监控。
5. 仪器与医疗设备
   制氧机、呼吸机气源压力监测、环境大气压 / 海拔测量、实验室真空腔体压力检测。

二、US381 同系列常用型号横向选型对照表
