1 软件概述

传送带骨料异物检测视觉识别系统（DAQ-BFODS） 是上海数采物联网科技自研的工业级异物智能检测软件平台。系统通过接入工业摄像头，持续采集传送带、工位等场景的实时图像，并利用内置的 ONNX 深度学习模型，对画面中的异物、石块等目标进行毫秒级自动识别与标注，实现无人值守的智能巡检。

系统支持多摄像头并发采集、本地 SQLite 数据存储、Web 服务接口以及 MQTT / Modbus 数据上传，可与现有 SCADA / MES 系统灵活对接。识别模型支持替换和重新训练，能够适配矿山传送带、粮食分选、工厂流水线等多种不同场景。

【ℹ️ 注意】 本文档适用于系统部署人员、现场操作人员及模型调试工程师。如需 SDK 开发对接文档，请联系技术支持。

1.1适用场景

· 矿山/采石场传送带异物（石块、铁器）检测

· 粮食/农产品分选线异物排查

· 工厂流水线产品外观缺陷检测

· 仓储货架异常物体监测

· 其他需要对视频帧做目标检测的工业场景

我司郑重承诺:

您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )

对于我司大部分无线产品，现场只需普通工人接电安装即可! 无需调试！

我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。（硬件）

免费提供物联网方案咨询服务！

功能模块	功能说明
�� 多路摄像头采集	支持多路摄像头并发采集，可配置采集间隔、触发方式及图像旋转角度。
�� AI 异物识别	基于 ONNX 格式深度学习模型（YOLO系列）实时识别图像中的异物目标，并在画面上标注检测框和置信度。
�� 多级报警通知	支持本地声音报警、短信报警及电话报警，可配置最小触发次数和报警号码。
�� 历史数据查询	所有采集及识别记录存入本地 SQLite 数据库，支持按时间、设备、状态多维度查询与导出。
�� 内置 Web 服务	启动后自动开启 HTTP 服务（默认端口 9998），提供 REST 接口供第三方系统调用。
�� 多协议数据上传	支持 MQTT、Modbus RTU/TCP、MySQL 等多种协议将识别结果上报至上位系统或云平台。
�� 场景适配训练	识别模型（best.onnx + best.names）可替换，通过重新训练适配不同场景，无需修改软件本体。
�� 自动数据清理	可配置历史数据保留天数和最大记录数，防止磁盘空间耗尽。

系统核心由采集线程池 → AI 识别引擎 → 结果处理三级流水线构成：

· 采集线程按 camera.ini 中设定的 TIMER 间隔定时从摄像头抓取图像帧；

· 图像帧送入 ONNX 推理引擎（调用 weights/best.onnx），完成目标检测；

· 检测结果写入本地数据库，并根据配置触发报警和数据上传。

摄像头 → 采集线程 → AI识别引擎 → 结果处理 → Web API / MQTT / 报警

配置文件关系：camera.ini 控制采集参数，DialRecognCfg.ini 控制识别与全局参数，weights/best.onnx 为模型文件。

项目	要求
操作系统	Windows 10 / Windows 11（64位）
处理器	Intel Core i5 及以上（推荐 i7），需支持 AVX2 指令集
内存	8 GB 及以上（推荐 16 GB）
显卡（可选）	支持 CUDA 的 NVIDIA GPU（可加速推理）
磁盘空间	系统盘 ≥ 20 GB，图像存盘 ≥ 50 GB
运行库	Visual C++ Redistributable 2015–2022（已随安装包附带）
分辨率	建议 1920×1080

步骤1：检查运行库

运行 bin 目录下的 CPU指令集检测工具.exe，确认本机 CPU 支持 AVX2 指令集（AI 推理必需）。若提示不支持，请联系技术支持获取兼容版本。

步骤2：修改配置文件

按实际环境修改 camera.ini 和 DialRecognCfg.ini（详见第7、8节），主要确认图像保存路径与摄像头数量正确。

步骤3：启动主程序

双击 CameraAIMonitor.exe 启动，或使用 WtQStartup.exe 设置开机自启。程序启动后将自动加载摄像头列表并初始化识别引擎。

步骤4：开始采集

主界面顶部工具栏点击「开始采集」按钮，摄像头画面将实时显示并开始 AI 识别。

【⚠️ 警告】 首次运行前请确保图像保存路径（如 D:\AICamImages）已手动创建，否则采集线程将因路径不存在而报错。

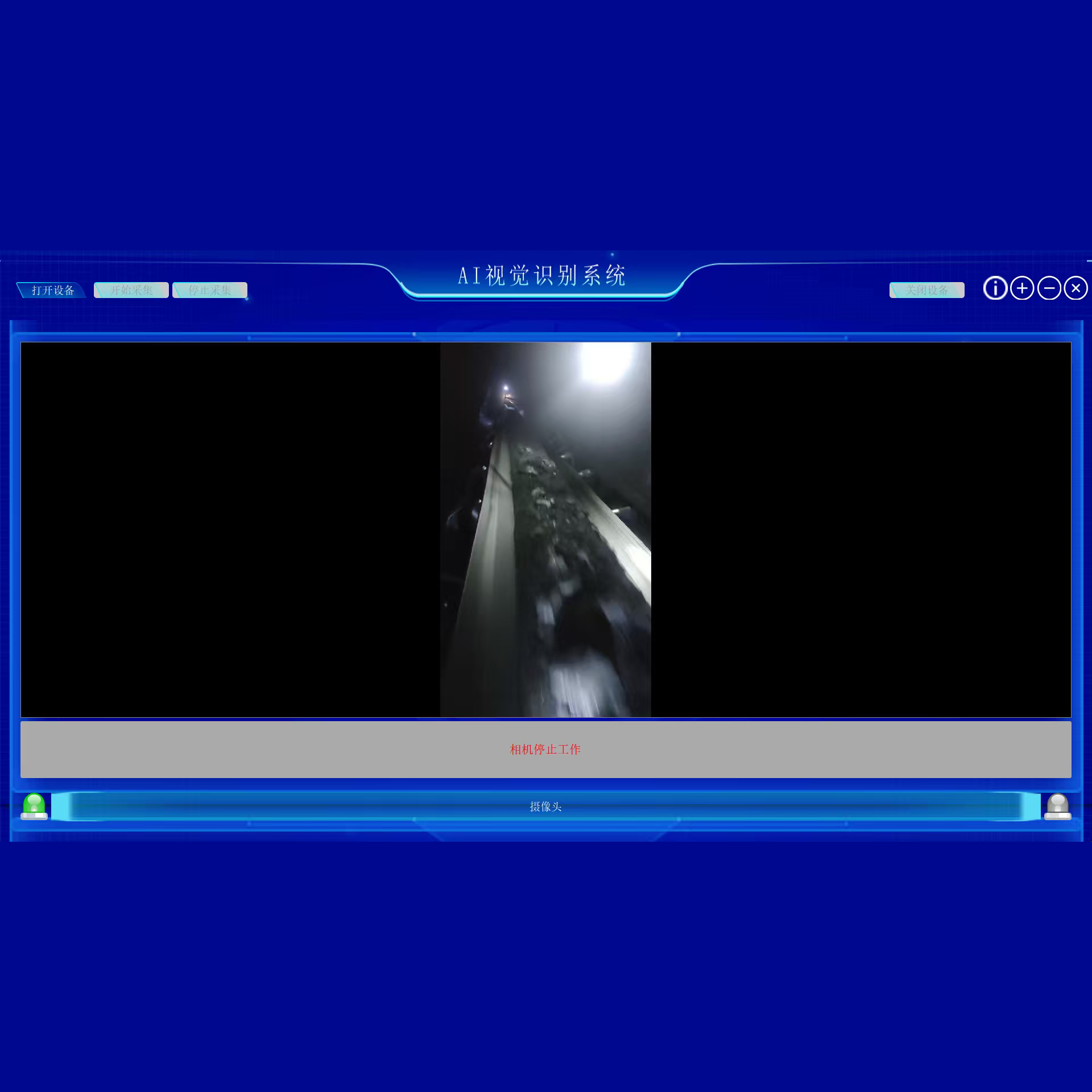

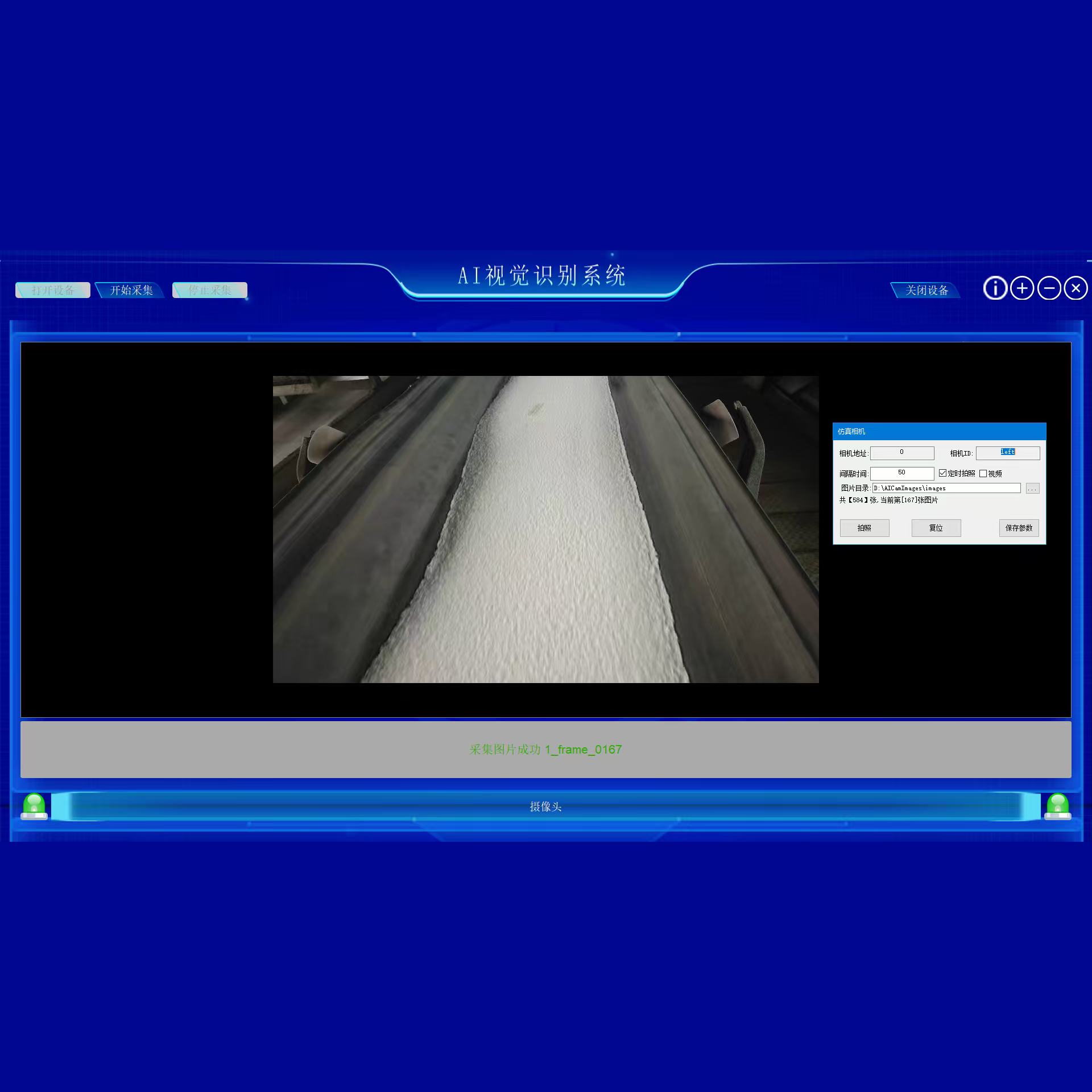

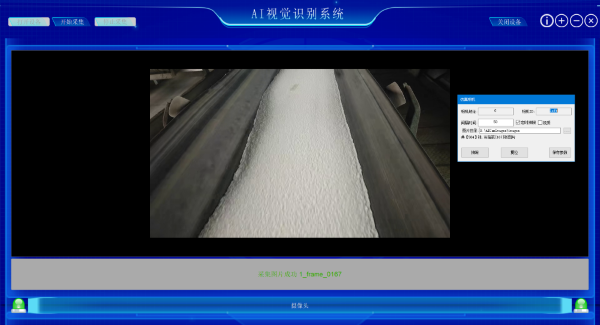

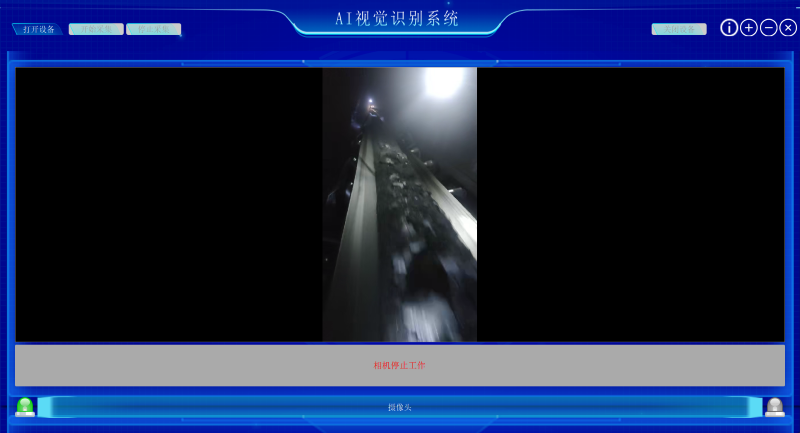

程序启动后进入主界面，由以下区域组成：

区域	说明
顶部标题栏	显示软件名称「AI 视觉识别系统」及版本号；右侧为关闭/最小化/最大化按钮。
工具栏	包含「打开设备」「开始采集」「停止采集」三个主操作按钮，右侧为「关闭设备」和系统信息按钮。
画面显示区	实时显示摄像头采集到的图像帧，检测到的目标用红色检测框标注，框上方显示类别标签和置信度。
状态栏	显示当前采集状态（如'采集图片成功 1_frame_0472'），实时反映线程运行情况。
底部标签栏	切换多个摄像头视图（支持多路），显示摄像头名称。

按钮	功能
打开设备	首次使用时初始化摄像头设备，注册授权信息。
开始采集	启动所有摄像头的采集线程，图像开始进入 AI 识别流水线。
停止采集	暂停所有采集线程，摄像头不再抓图，识别队列清空。
关闭设备	断开摄像头连接并退出程序。
