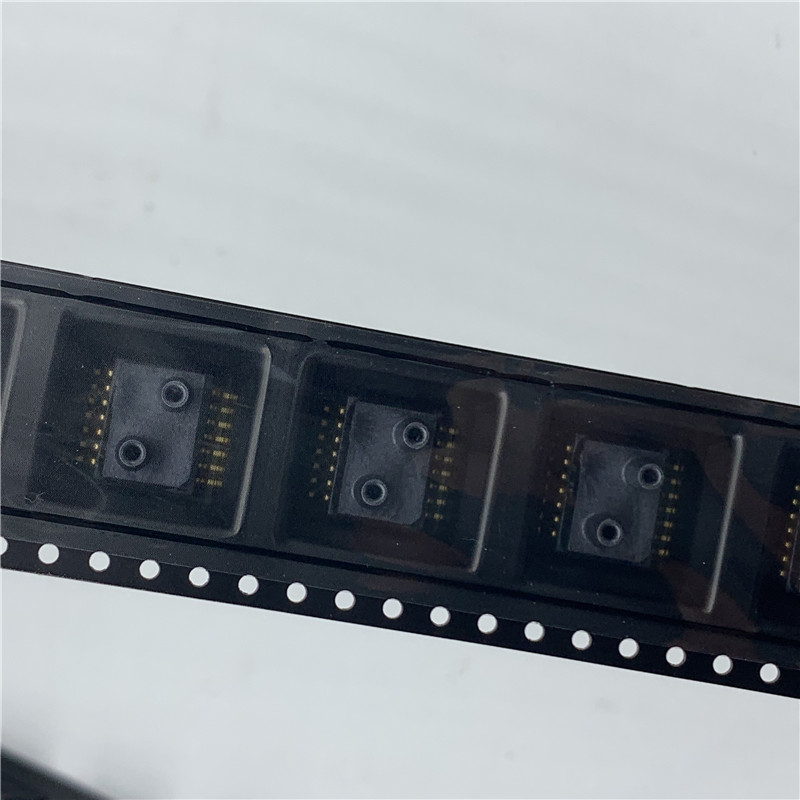

LWLP5001DD双向差压±1kPa压力传感器

售价：面议

科沃电子(杭州)有限公司

应用领域:

医用设备管理设备管理

收藏
扫码分享
分享到微信

表格

参数	典型指标	备注
压力类型	双向差压（正负风压均可测）	P1＞P2 为正压，反之负压
额定量程	±1kPa（±1000Pa）	行业经典微压档位，适配风压、呼吸、滤网检测
过载耐压	±5kPa，可短时承受	不会损坏芯片
爆破耐压	≥15kPa	抵御瞬间气浪冲击
分辨率	0.125Pa	超高分辨率，捕捉极微小气流变化
综合精度	±1%FS（-10℃~+60℃）	全温段包含温漂、非线性、迟滞
零点温漂	≤±0.5Pa（-10~60℃）	内置多项式多级温补，温漂极低
响应时间	≤5ms	气流变化快速跟随
重复性 / 迟滞	≤0.2%FS	长期稳定性优秀

三、电气、通信、温度参数

1 电气规格

供电电压：3.3V DC（2.7~3.6V），不可 5V 直供
通信：标准 I2C，自带片内上拉，无需外接电阻；支持多器件挂载
采样 ADC：24bit 高精度模数转换，数字输出无模拟走线干扰
功耗：常规工作电流≈1mA；休眠低功耗 20nA，适配电池设备
I2C 默认地址：0x60（可硬件改地址多颗并联）

2 温度工作区间

最优校准区间：-10℃ ~ +60℃，原厂保证精度
极限工作温度：-20℃ ~ +70℃，超出后温漂上升
存储温度：-40℃ ~ +85℃

3 SOP14 关键引脚（只列出功能脚，其余空脚）

表格

引脚	名称	功能
2	VDD	3.3V 电源
3	GND	电源地、信号地
4	SDA	I2C 数据线
5	SCL	I2C 时钟线
12/13	气嘴对应腔体	无电气功能，为压力进气通道

四、压力换算逻辑

I2C 读取原始 24bit 寄存器数值

压差 (Pa)= 2000 × 读取值 ÷ 16777216 − 1000

满量程最大值：读数 = 16777216 → +1000Pa
零点：读数 = 8388608 → 0Pa
最小值：读数 = 0 → -1000Pa
