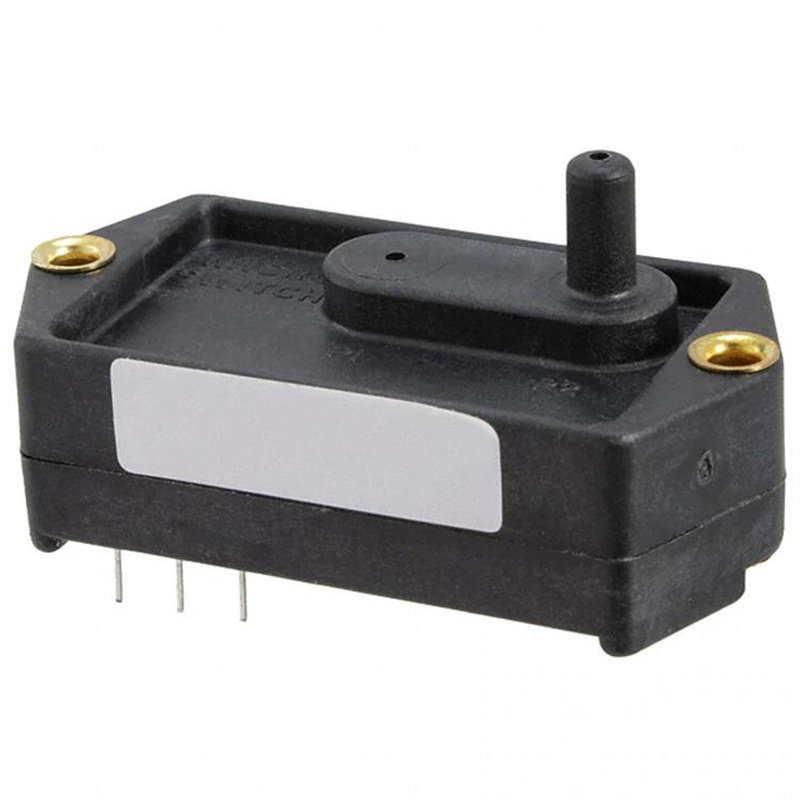

162PC01D 放大输出差压压力传感器SIP‑3直插封装

售价：面议

科沃电子(杭州)有限公司

应用领域:

收藏
扫码分享
分享到微信

型号拆解 162PC01D

字段	释义
162	系列：160PC，差压型，P2 端口压力大于 P1
PC	放大补偿输出（内置信号调理）
01	量程代码：0‑1 psi（0‑27.68 inH₂O ≈6.89 kPa）
D	Differential 差压（双端口；P1、P2 两个进气嘴）

核心参数

压力类型：差压 Differential（P2＞P1），P1 通大气可做表压使用
量程：0‑1 psi / 0‑27.68 inH₂O（≈6.89 kPa）
供电：6‑12 VDC，典型 8V 供电（非比率输出）
输出：0psi→1V；满量程 1psi→6V，放大模拟电压输出
精度：±1% FS（典型），全温最大 ±2%
过压：最大5 psi
响应时间：1 ms
补偿温度：‑18℃ ~ +63℃；工作温度‑40℃ ~ +85℃
封装：SIP‑3 通孔直插；双无倒钩气嘴，外径 5.08mm，接硅胶软管
介质：仅限干燥洁净气体，不可测液体
引脚：3 脚（VIN、OUT、GND）

输出公式（8V 供电）： Vout = 1V + 5V × (ΔP / 1psi)

关键特性

完全信号调理 + 温度补偿，不需要外部运放；
微差压，适合很低的气体压差；
P2 压力高于 P1 输出上升；把 P1 端口通大气，即可作为表压传感器使用；
塑料外壳，SIP 直插 PCB，气嘴与引脚分别在壳体两侧。

典型应用

HVAC 通风压差、呼吸机 / 呼吸设备、气体流量压差采样、气动设备、仪器仪表。

同系列相近型号区分

表格

型号	类型	量程	备注
162PC01D	差压	0‑1psi	P2>P1，最常用
162PC01G	表压	0‑1psi	单端参考大气压
161PC01D	真空差压	‑1~0 psi	负压测量
