185PC15DT

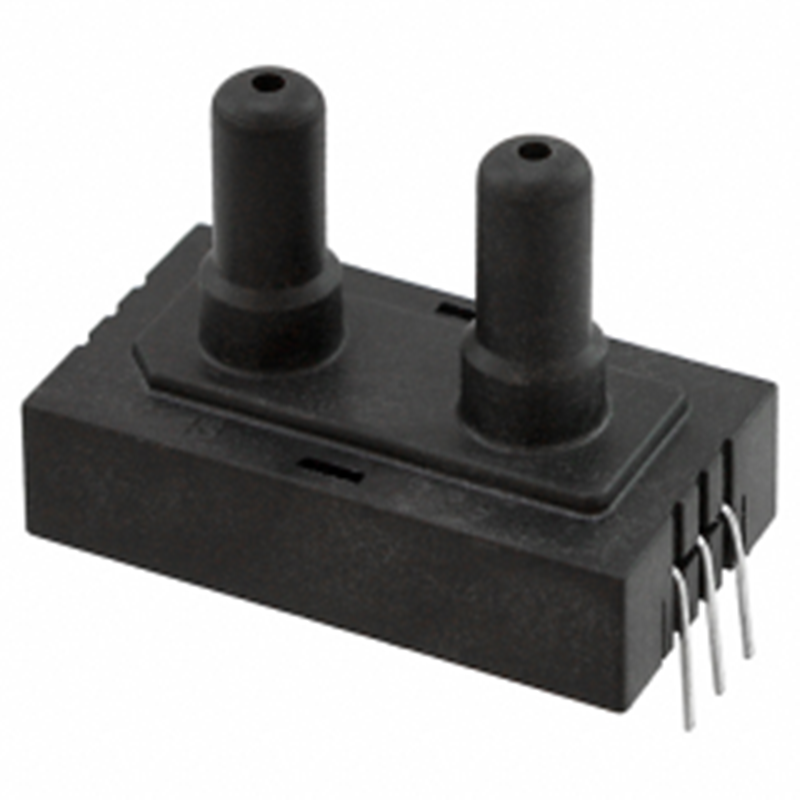

Honeywell 霍尼韦尔 185PC 系列，放大输出差压压力传感器，6‑DIP 通孔封装，双同侧无倒钩气嘴。

型号拆解 185PC15DT

表格

核心参数

• 压力类型：差压 Differential（P2 压力高于 P1，输出增大）；P1 通大气可做表压使用
• 量程：0‑15 psi / 0‑103.4 kPa
• 供电：7‑16 VDC，典型 8V 供电（不可 5V 供电，非比率输出）
• 输出：0psi →1V；满量程 15psi →6V

输出公式（8V 供电）： Vout = 1V + 5V × (ΔP / 15psi)

• 总误差带：±2% FS（‑18℃~+63℃补偿区间）
• 过压：45 psi（3× 额定）
• 响应时间：≤1 ms
• 电流消耗：典型 6 mA
• 封装：DIP‑6 通孔，双无倒钩气嘴，气嘴外径 5 mm，适合硅胶软管插接
• 介质：干燥气体，部分版本兼容非腐蚀性液体；禁止冷凝水、强腐蚀介质
• 温度：工作‑40℃ ~ +85℃；补偿‑18℃ ~ +63℃

DIP‑6 引脚分配

1. VSUPPLY 电源输入（7‑16V）
2. N/C
3. OUT 信号输出
4. GND 电源地 5‑6. N/C

关键特性

1. 出厂完成零点、增益、温度补偿，不需要外部运放电路
2. P2＞P1 输出上升；P1 端口敞开接大气，可直接当表压传感器用
3. DIP 直插 PCB，双气嘴同侧布局，装配方便
4. 塑料外壳，ESD 敏感器件，焊接做好防静电

典型应用

工业仪器、气动系统、呼吸机、气体压差检测、暖通设备、流体压力监测。

同系列相近型号对照

表格
