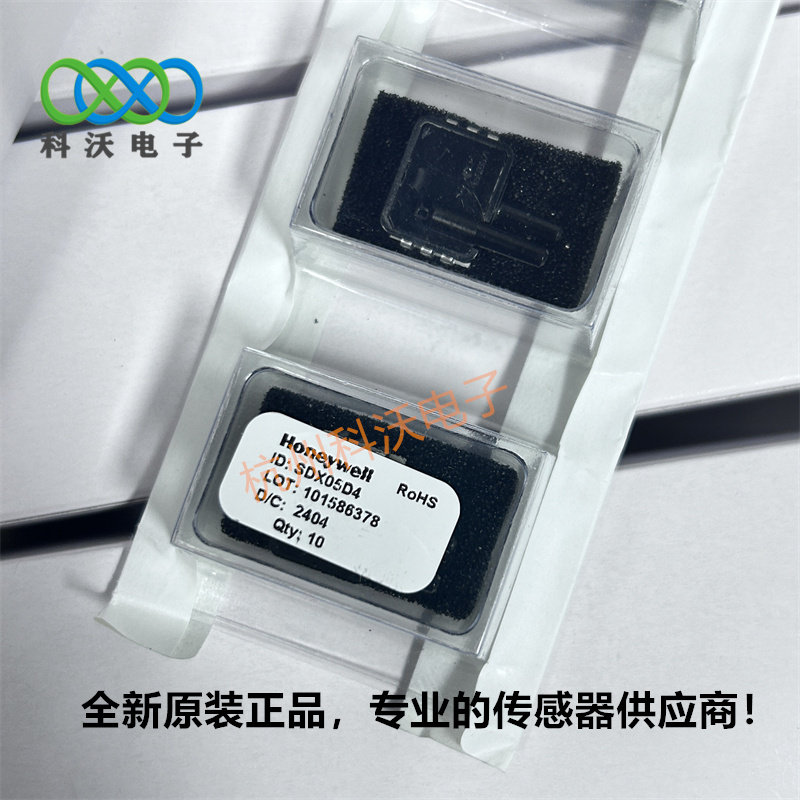

SDX05D4

Honeywell 霍尼韦尔 SDX 系列，温度补偿未放大差压传感器，惠斯通电桥 mV 输出，DIP‑6 通孔，双同侧无倒钩气嘴。

核心参数

• 压力类型：差压 Differential（P2 压力大于 P1）
• 量程：0‑5 PSI / 0‑34.47 kPa
• 输出：惠斯通电桥，0~60 mV @12V 激励（比率输出）
• 激励电压：2‑20VDC，推荐 12V，最大 20V，不可超压
• 总误差带：±0.25% FS（0‑50℃校准区间）
• 过压：20 PSI（4 倍额定）
• 响应时间：100 μs高速响应
• 温度：工作‑40℃ ~ +85℃；校准 0℃‑50℃
• 封装：DIP‑6 通孔，双同侧无倒钩气嘴，接硅胶软管
• 介质：仅限干燥无腐蚀性气体，禁止液体、冷凝水
• 引脚：6‑DIP，电桥 4 个有效引脚，2 个空脚

输出公式（12V 激励）： Vout(mV)= 0 + 60mV × (ΔP /5PSI)

关键特性

1. 出厂零点、增益、温度补偿，但无内置放大器，必须外接仪表运放做信号放大调理，不能直接接 ADC
2. 比率输出：输出随激励电压成比例变化，激励源要稳定。
3. DIP 直插 PCB，双气嘴同侧布局，装配方便。
4. SDX‑A 后缀（SDX05D4‑A）为高等级优选批次，精度一致性更好，常规 SDX05D4 为标准批次霍尼韦尔。

典型应用

呼吸机、呼吸设备、暖通压差检测、气动仪器仪表、气体压差 OEM 设备。

SDX 系列同封装相近型号对照

表格
