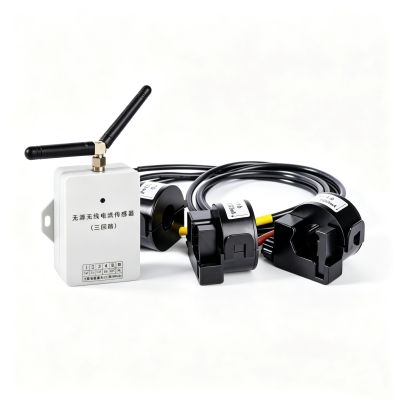

功能

技术参数

电流测量

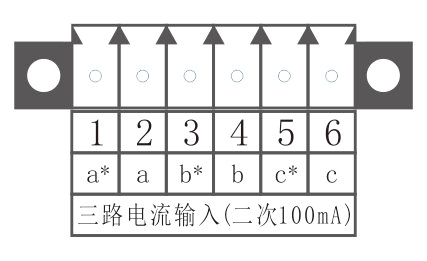

测量回路：三路

测量范围：二次输入信号100mA    (过载1.2倍持续)

测量精度：≤1%PS

电流变比：1~9999 可设          （出厂按注释设定）

温度测量

一路内置环境温度

测量范围：-20~85℃

测量精度：±2℃

分 辨 率：0.1℃

无线传输

无线天线：外置天线               (默认弯角棒状天线，可选配吸盘天线)

无线频段：433MHz

传输距离：150m （空旷距离）

发送周期：CT电流20s，电池5Min

供电方式

CT电流、 内置锂电池（寿命3~5年）

工作环境

温度：-20~85℃

湿度：5%~95% RH  无凝露

防护等级

IP42

绝 缘 性

绝缘电阻：端子与外壳＞500MΩ

安装方式

强磁吸附、 螺丝固定

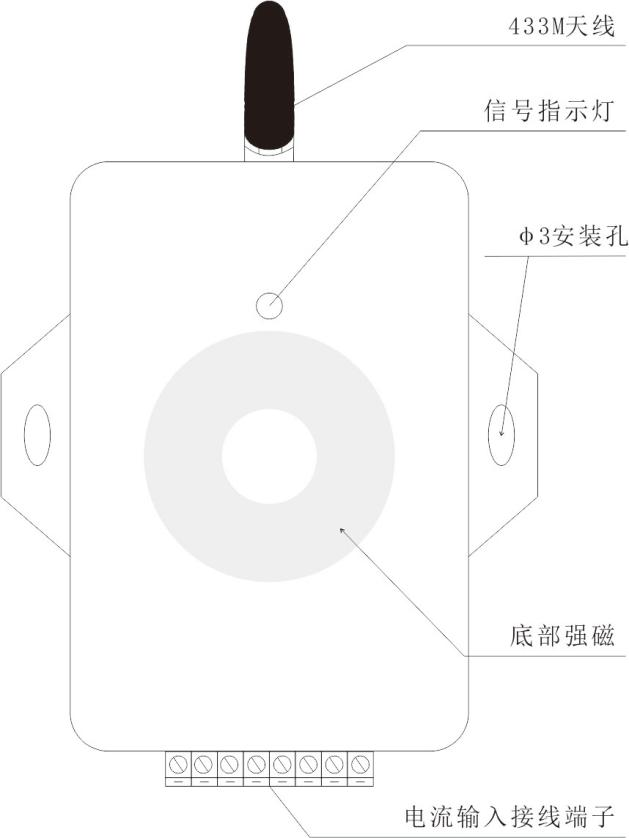

传感器结构

安装方式：底部强磁吸附 或 螺丝固定

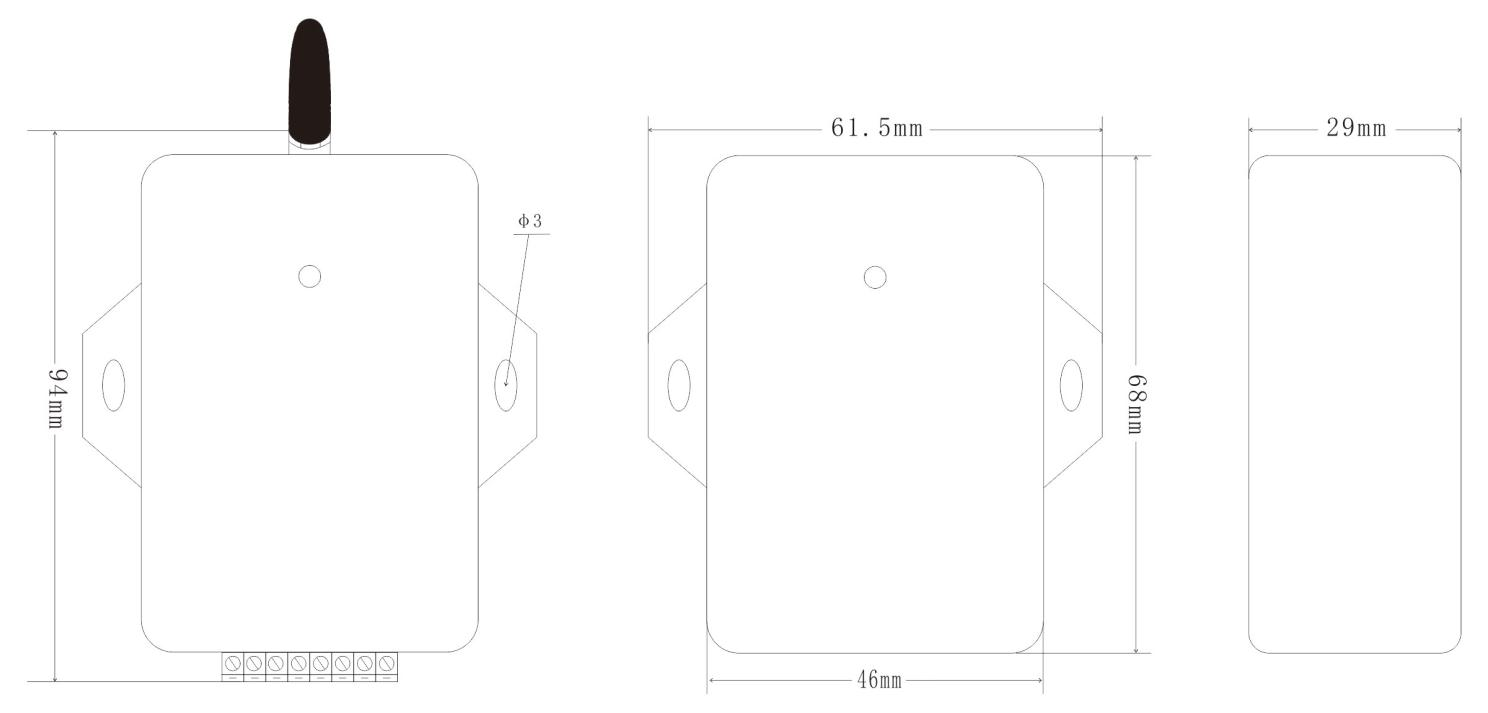

传感器主机外形尺寸，公差±0.5mm

性能

参数

尺寸

规格型号

CTK-16

样式

开口式

额定输入电流

100A / 100mA

精度

0.5%

孔内精度变化量

≤0.2%（直径 10mm 的输入电流线在穿线孔不同位置的精度差异）

孔径

Φ16±1mm

适用于直径5mm-14mm电缆

互感器线长

0.5m

性能

参数

尺寸

规格型号

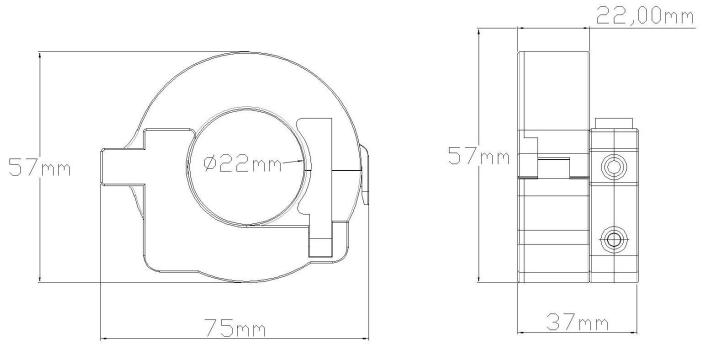

CTK-22

样式

开口式

额定输入电流

200A / 100mA

精度

0.5%

孔内精度变化量

≤0.2%（直径 10mm 的输入电流线在穿线孔不同位置的精度差异）

孔径

Φ22±1mm

适用于直径5mm-20mm电缆

互感器线长

0.5m

性能

参数

尺寸

规格型号

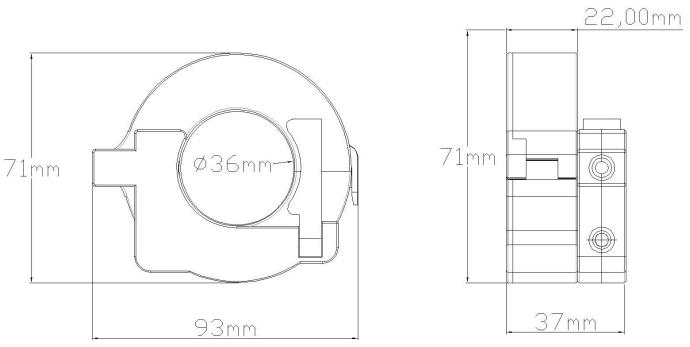

CTK-36

样式

开口式

额定输入电流

600A / 100mA

精度

0.5%

孔内精度变化量

≤0.2%（直径 10mm 的输入电流线在

穿线孔不同位置的精度差异）

孔径大小

Φ36±1mm

适用于直径15mm-35mm电缆

互感器线长

0.5m

无线接收装置

外形尺寸

88*59*37mm

90*65*25mm

150*130*60mm

188*122*38mm

显示方式

无显示

无显示

4.3寸彩屏

7寸触摸屏

传感器接入数量

64

64

128

128

工作电源

AC/DC220V; DC9-36V

DC9-36V

AC/DC220V

DC9-36V

RS485接口

1路

2路

2路

2路

RJ45

/

√

√

√

4G

/

√

√

√

通讯协议

Modbus-RTU

Modbus-RTU

Modbus-RTU

Modbus-RTU

故障现象

判断分析

排除方式

指示灯不闪烁

电池电量不足

检查内置电池是否有电，电池没电则更换电池；

仅电池供电情况下需等待约5分钟指示灯才会闪烁。

测量电流不准确

信号输入端子未拧紧

重新加固拧紧接线端子

互感器故障

检查输入端信号与实际是否一致、互感器线是否开路损坏，必要时更换互感器

传感器故障

更换传感器

接收装置无数据

设置错误

检查接收装置设置传感器ID等信息是否正确

天线未安装好

检查天线是否正确安装、天线是否完好

距离过远

核实传感器与接收装置距离是否在标称范围内
