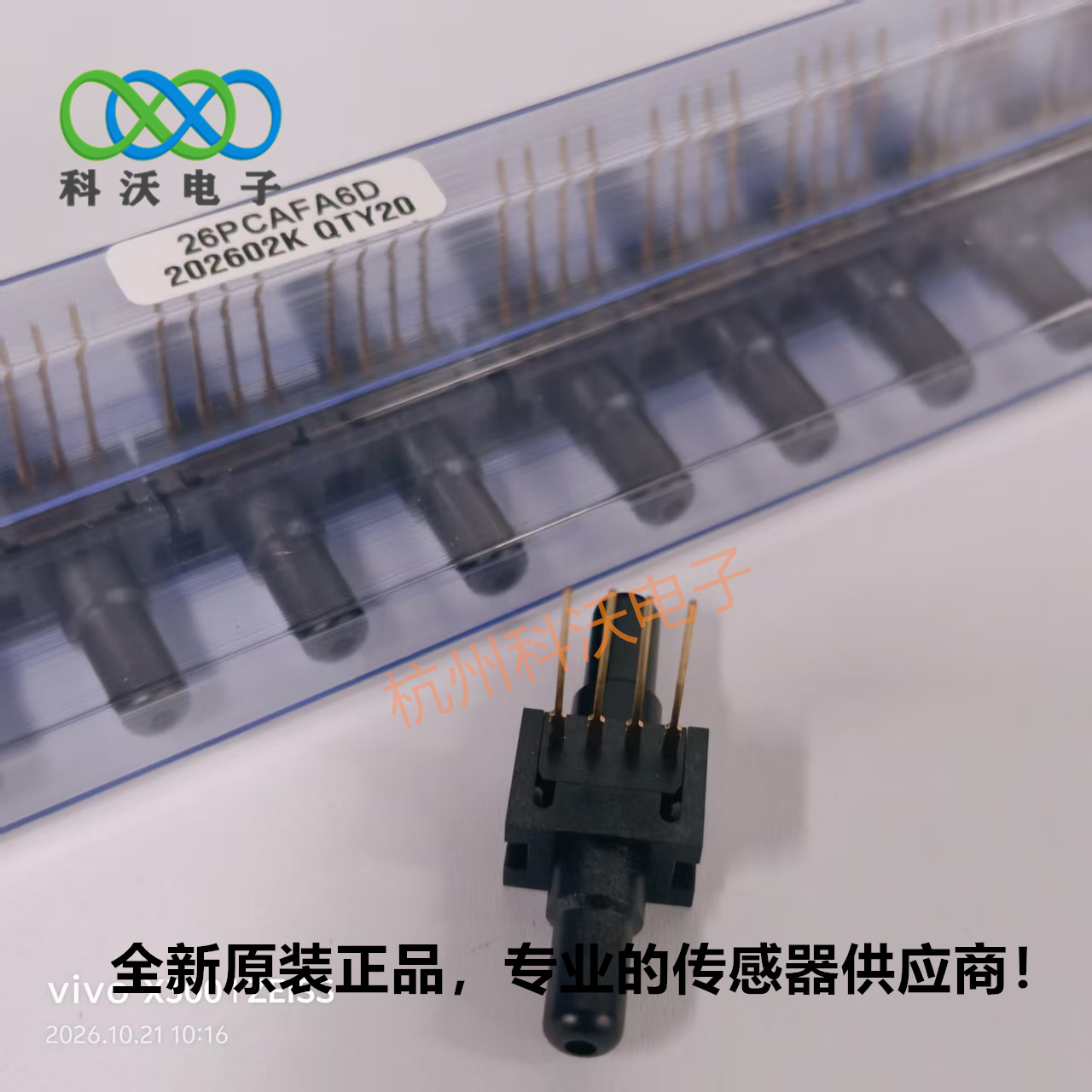

26PCAFA6D｜Honeywell 霍尼韦尔 26PC 系列 压阻式差压传感器

核心参数

• 型号：26PCAFA6D
• 类型：湿 - 湿差压 Differential，带温度补偿、无放大惠斯通电桥输出（mV 级）
• 量程：±1 psi（±6.895 kPa）
• 最大过压：20 psi
• 供电：推荐 10V DC；范围 2.5～16V DC
• 灵敏度：典型 16.7 mV/psi，满量程输出约 ±16.7mV @10V 激励
• 精度：线性度 + 迟滞典型 ±0.5% FS；重复性 ±0.2% FS
• 温区：-40℃ ~ +85℃
• 响应时间：≤1ms
• 封装：SIP4 直插引脚，双直嘴压力接口（A 口直头），引脚 1 带缺口标记
• 阻抗：输入阻抗典型 7.5kΩ，输出阻抗典型 2.5kΩ
• 介质：可测干 / 湿气体、非腐蚀性液体

型号编码拆解（26PC A FA 6 D）

1. 26PC = 系列
2. A = ±1psi 量程
3. F = 差压；A = 直嘴端口
4. 6 = SIP4 直插引脚
5. D = 标准版本

产品特点

1. 微机电压阻惠斯通电桥，温度补偿出厂校准，但无信号放大，后端必须接调理电路 / 仪表放大
2. 湿湿差压，高低压两个端口都可接触介质，适合压差测量
3. 体积小巧，PCB 直插安装，适合板载集成
4. 低量程，适合微小压差检测

典型应用

• 呼吸机、麻醉设备、医疗气流压差监测
• 暖通空调（HVAC）风压差、滤网堵压差
• 气体流量、微压检测、检漏设备
• 实验室仪器、便携式微压测量

同系列相近型号对照

• 26PCAFA6D：±1psi 差压（当前型号）
• 26PCBFA6D：±5psi 差压
• 26PCCFA6D：±15psi 差压
• 26PCDFA6D：±30psi 差压
