温湿度一体传感芯片 MHT30

       敏源温湿度一体传感芯片MHT30是一款MEMS湿敏电容型的温湿度一体化数字传感芯片，集成了温湿度采集电路、模数转换电路、温湿度补偿校准、非易失性存储、单总线/I²C总线控制、中断报警等功能。广泛应用于智能家居、智能家电、冷链物流、环境监控、可穿戴设备等场景。

       MHT30的供电电压为2.0V~5.5V，工作电流500µA。典型温度精度0.3℃，典型湿度精度3%RH。封装形式为DFN8 2.5*2.5*0.75mm，兼容国外主流温湿度一体化芯片，且具有I²C/单总线多接口、低温下更高精度、更宽工作电压、更低功耗、温湿度可单独输出、用户存储空间等差异化优势。

>>产品特性

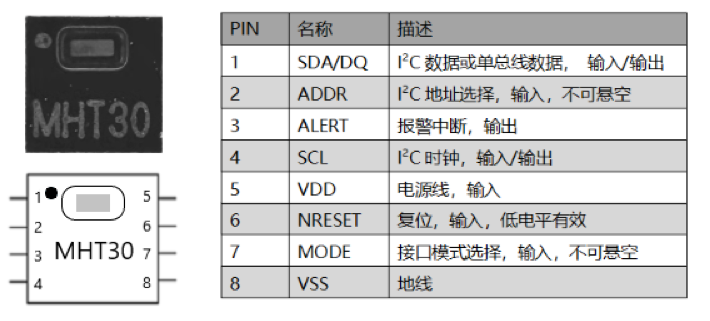

>>封装及实物图

>>应用电路

1. 单总线接口方式

       单总线接口方式的系统应用如上图，端口DQ连接到上位机处理器的GPIO上，通过上拉电阻Rp连到VDD，通过上位机软件来实现各节点芯片的读写控制。根据实际应用， 可以串联1-100多个节点，通过ID号来寻址与访问，各节点芯片的MODE管脚接VDD。

2. I²C接口方式

       I²C接口方式的系统应用如上图，数据端口SDA和时钟端口SCL端口分别连接到上位机处理器的对应端口上，并分别通过上拉电阻Rp连到VDD，通过上位机软件来实现各节点芯片的读写控制。根据实际应用， 可以串联2个节点，通过ADDR端口进行寻址与访问，各节点芯片的MODE管脚接地。
