电容型传感芯片MDC01/04是高集成度的数字模拟混合信号传感集成电路。芯片直接与被测物附近的差分电容极板相连，利用不同物质介电常数的区别，通过内置的驱动、放大、数字转换、补偿等电路计算电容的微小变化，从而实现物质成分的传感检测。芯片内部集成了高精度的16bit 模数转换(ADC)电路，其电容分辨率为0.1fF，线性度误差小于0.3%。此外，芯片内置精度0.5℃的温度传感电路，可用于温度补偿及其他融合温度传感的场景。可用于液位检测、食品/土壤等水分含量测量、冰霜检测、 接近传感、位移传感、物质介电常数检测等应用场景。

MDC01/04分别为单通道和四通道测量的高精度电容调理芯片。每一个通道测量电容两极之间的互感电容，可编程的偏置电容测量范围是0~103.5pF，可编程的可变电容范围是±15.5pF。传感芯片测量工作方式灵活， 可配置1-4多通道测量的组合，单次测量、周期性循环测量等工作模式。芯片支持数字单总线和I²C 双通信接口：单总线接口适合长线缆、多节点的分布式传感应用场景；I²C接口适合高速率的板级应用场景。

MDC01/04的供电电压2.0V~5.5V，工作时峰值电流500µA、睡眠时待机电流0.2uA。封装形式为3*3mm 的QFN20。工作温度范围-55~125℃。和国内外同类产品相比，具有电容测量范围宽、工作电压宽、工作温度范围宽、I²C/单总线接口灵活、内置温度测量、小尺寸、低功耗、低成本等优势。

主要特性

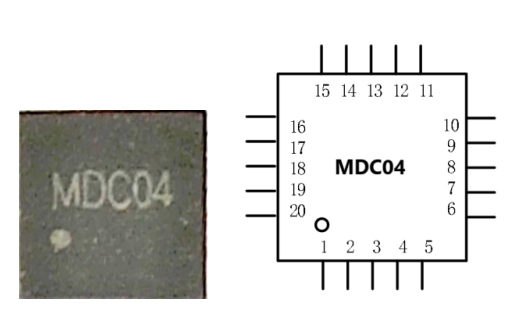

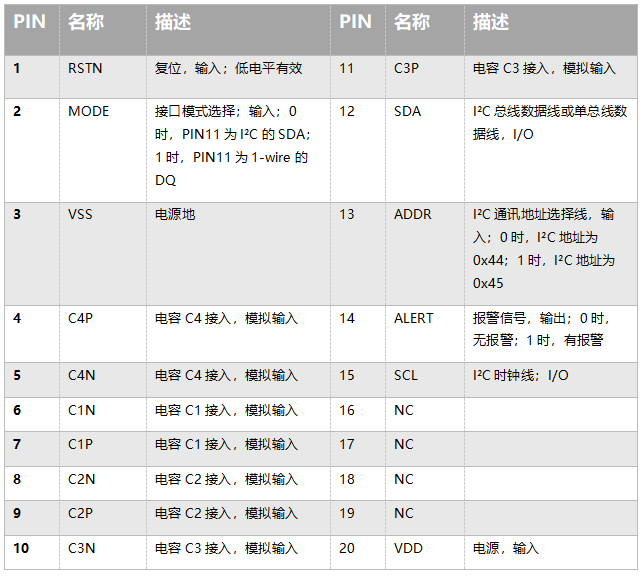

封装和实物图

MDC04系统组成图

 电容调理芯片内置了四路片外电容测量的驱动及接收调理电路，通过多路选择器(MUX)实现时分复用的采集处理。接收的信号可通过数字模拟转换器（DAC）配置测量的中心值及量程，经过放大器、模数转换器(ADC)后转换成16bit的电容数值。 芯片也集成了温度传感单元用于温度传感的应用。 电容及温度数据通过数字补偿计算单元进行滤波、偏置、斜率等数字补偿计算后存入寄存器堆。

MDC04兼容了数字单总线及I²C 两种数字接口，内部数字控制模块可以识别接口指令进行电容采集、温度采集、内存读写、功能配置、报警等指令。 芯片内置电源稳压器(LDO)及电源管理逻辑，在不执行指令时可以自动进入睡眠，总线工作时自动唤醒。 此外，芯片内部集成了EEPROM 存储单元，用于存储芯片校准系数、用户定制信息及64bit 唯一的ID 号码。

应用电路

1. 单总线接口方式

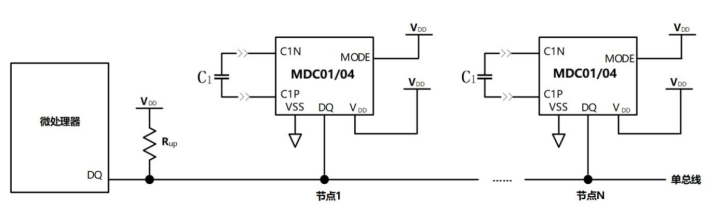

       单总线接口方式的系统应用如上图，端口DQ连接到上位机处理器的GPIO上，通过上拉电阻Rup连到VDD，通过上位机软件来实现各节点芯片的读写控制，各节点芯片的MODE管脚接VDD。单总线系统使用单一总线主机控制一个或多个从设备，通过ID号来寻址与访问。MDC01/04永远为从设备。当总线上只有一个从设备，系统被称为“单点”系统；当总线上有多个从设备，称为“多点”系统，系统串联2-100多个节点。MDC01/04使用严格的单总线通讯协议以确保数据完整性,该协议定义了几种信令类型：复位脉冲，应答脉冲，写0，写1， 读0，读1。除了传感器应答脉冲之外，所有信令都由总线主机发起。

2. I2C接口方式

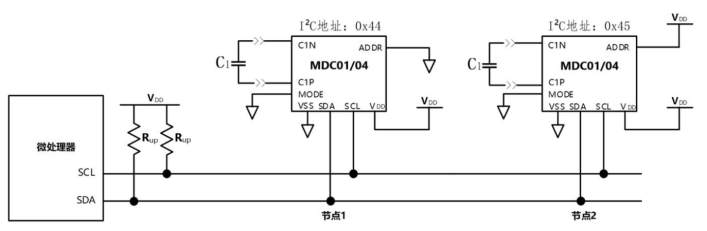

      I²C接口方式的系统应用如上图，各节点芯片的MODE管脚接地，数据端口SDA和时钟端口SCL端口分别连接到上位机处理器的对应端口上，并接上拉电阻Rup连到VDD，通过上位机软件来实现各节点芯片的读写控制。根据实际应用， 可以串联2个节点，通过ADDR端口接高低电平进行不同的寻址与访问。MDC01/04支持I²C标准模式（频率可达400 kHz），命令和数据都映射到16位地址空间。此外，数据和命令包含CRC校验，传感器发送和接收的数据总是跟随8位CRC校验来提高通信可靠性。在写入操作时，主机必须向从机发送CRC，只有收到正确CRC值，MDC01/04才接受数据；在读取操作时，由主设备读取并处理校验和。
