VOC气体传感器 SMD1013B

售价：6.00

苏州慧闻纳米科技有限公司

应用领域:

智能制造智慧安防

收藏
扫码分享
分享到微信

产品参数

长：0.5 cm
宽：0.5 cm

一、产品简介

SMD1013B空气质量传感器（TVOC）是基于MEMS工艺半导体材料开发的微型气体传感器，可用于检测不同场景下TVOC气体含量。　

二、传感器特点

采用MEMS工艺，半导体材料，尺寸小，功耗低，灵敏度高，响应恢复快，驱动电路简单，稳定性好，寿命长，结构坚固，抗震性好。

三、主要应用

空气净化器、空调新风、智能穿戴、便携检测仪。

技术参数

产品型号				SMD1013B
产品类型				MEMS半导体传感器
标准封装				陶瓷封装
检测气体				酒精、烟雾、甲苯、丙酮、甲醛等
检测浓度				0～100ppm(乙醇)
分辨率				0.2ppm（乙醇）
标准电路条件	回路电压		V_C	≤5V DC
	加热电压		V_H	1.8V±0.1V AC / DC
	负载电阻		R_L	可调（建议负载10k）
标准测试条件下气敏元件特性	加热电阻		R_H	45Ω±5Ω（室温）
	加热功耗		P_H	≤40mW
	敏感体电阻		R_S	10KΩ～300KΩ(in air)

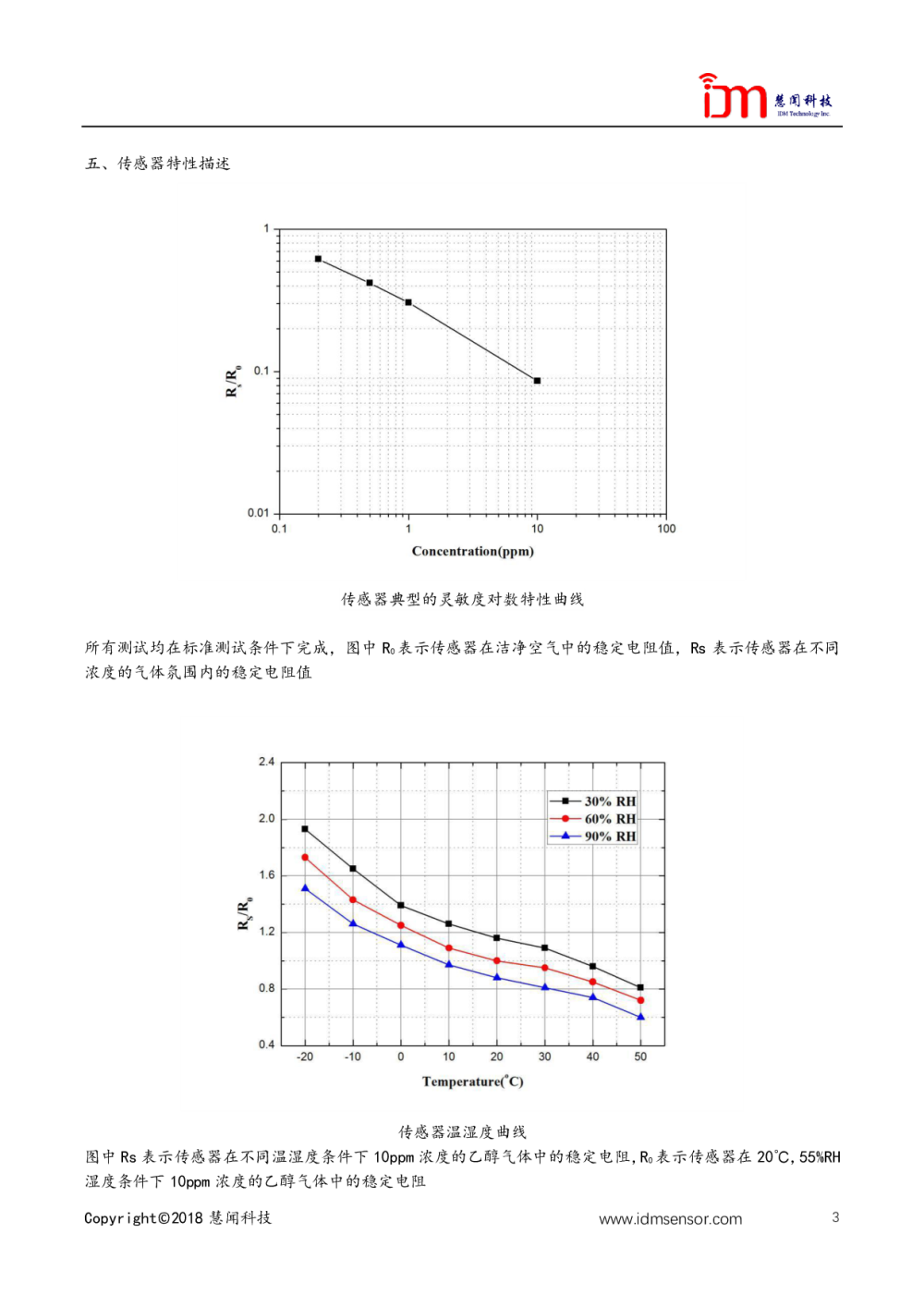

	灵敏度		S	R₀(in air)/Rs(in 10ppm酒精)≥10
	斜率		α	≤0.3(R10ppm/R1ppm酒精)
标准测试条件		温度、湿度		20℃±2℃；55%±5%RH
		标准测试电路		V_C:5V±0.1V；
				V_H:1.8V±0.1V
		预热时间		3-5min
响应时间（T90）				<30s
恢复时间（T10）				<60s
寿命				≥3年

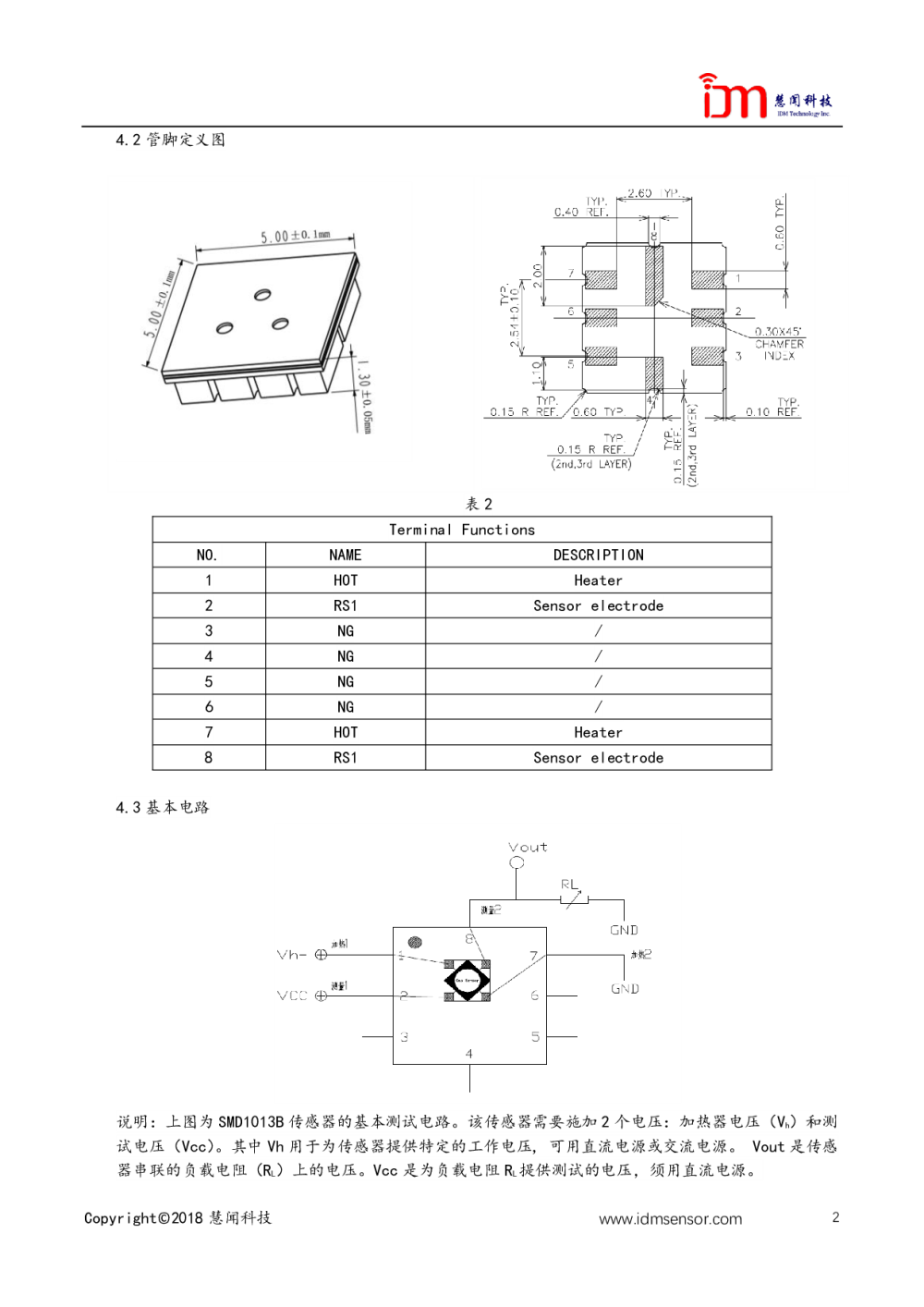

管脚定义

Terminal Functions
NO.	NAME	DESCRIPTION
1	HOT	Heater
2	RS1	Sensor electrode
3	NG	/
4	NG	/
5	NG	/
6	NG	/
7	HOT	Heater
8	RS1	Sensor electrode

VOC气体传感器 SMD1013B图片

VOC气体传感器 SMD1013B图片

VOC气体传感器 SMD1013B图片

VOC气体传感器 SMD1013B图片

VOC气体传感器 SMD1013B图片

VOC气体传感器 SMD1013B图片

VOC气体传感器 SMD1013B图片
