一、产品简介
该产品为电阻型高分子湿度传感器（SJL31W），性能稳定可靠，产品一致性好，方便大批量生产。
二、外型尺寸

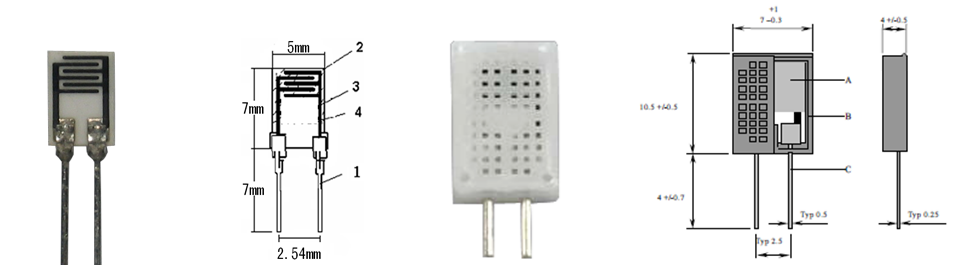

1—引出脚 2—陶瓷基板 3—叉指电极 4—感湿膜
附图（一）尺寸公差±0.5mm
(外壳为可选件)
三、适用范围
电子万年历、温湿度仪表、数字相框、加湿设备、除湿设备、高档空调等。
四、型号规格
SJL31W，特征阻抗为31KΩ；
产品符合（ROHS）环保；
五、电气性能
1. 工作电压：VPP≤5.5V；
2. 工作频率：500Hz—2000Hz；
3. 工作温度：0℃—50℃；
4. 工作湿度：20%—95%RH；
5. 稳定性：≤2%RH/年；
6. 温度特性：≤0.5%RH/℃；
7. 湿度检测一致性：≤±5%RH；
8. 温度—— 相对湿度—— 阻抗特性关系，如附图（二）所示。
六、标准检定条件
1. 温度25℃（±1度），测定频率1KHZ，设定工作电压为IVAC（正弦波）；
2. 检测设备为交流电桥（LCR）（备注：不能使用直流电源）；
3. 采用恒湿发生装置：恒湿交变箱（SJ—1型）。
七、相对湿度@温度@交流阻抗 数据一览表
附图（二） 0℃～50℃（31KΩ）湿度阻抗特性数据表
|
|
0℃
|
5℃
|
10℃
|
15℃
|
20℃
|
25℃
|
30℃
|
35℃
|
40℃
|
45℃
|
50℃
|
|
20%RH
|
|
|
|
10M
|
6700
|
4680
|
3900
|
3000
|
2400
|
1750
|
1450
|
|
25%RH
|
|
10M
|
7000
|
5000
|
3400
|
2420
|
1900
|
1500
|
1100
|
880
|
700
|
|
30%RH
|
6400
|
4600
|
3249
|
2350
|
1800
|
1260
|
1050
|
850
|
650
|
560
|
420
|
|
35%RH
|
2900
|
2100
|
1428
|
1099
|
851
|
640
|
520
|
430
|
330
|
260
|
190
|
|
40%RH
|
1450
|
1070
|
676
|
520
|
403
|
298
|
268
|
237
|
185
|
130
|
110
|
|
45%RH
|
700
|
500
|
343
|
264
|
204
|
152
|
145
|
120
|
88
|
70
|
56
|
|
50%RH
|
370
|
260
|
182
|
140
|
107
|
81
|
76
|
63
|
51
|
41
|
33
|
|
55%RH
|
190
|
140
|
106
|
82
|
63
|
49
|
44
|
36
|
30
|
24
|
19
|
|
60%RH
|
108
|
84
|
66
|
50
|
39
|
31
|
27.5
|
23
|
18.5
|
15.2
|
12.4
|
|
65%RH
|
62
|
49
|
41
|
31.5
|
24.4
|
20
|
16
|
13.6
|
11.7
|
9.5
|
7.8
|
|
70%RH
|
38
|
33
|
26
|
20
|
15.5
|
14.2
|
11
|
9.2
|
7.4
|
6.1
|
4.9
|
|
75%RH
|
23
|
18
|
15.5
|
12.5
|
10.4
|
8.5
|
7.4
|
6.1
|
5.2
|
4.1
|
3.3
|
|
80%RH
|
16
|
12.3
|
10
|
8.2
|
7.2
|
5.9
|
5.1
|
4.3
|
3.5
|
2.8
|
2.6
|
|
85%RH
|
10.8
|
8.5
|
7.0
|
6.2
|
4.8
|
3.9
|
3.5
|
2.8
|
2.3
|
1.9
|
1.6
|
|
90%RH
|
7.5
|
5.2
|
4.8
|
4.3
|
3.4
|
2.8
|
2.4
|
1.9
|
1.6
|
1.4
|
1.2
|
|
95%RH
|
5.2
|
3.6
|
3.4
|
3.0
|
2.4
|
2
|
1.8
|
1.5
|
1.2
|
1.0
|
0.9
|

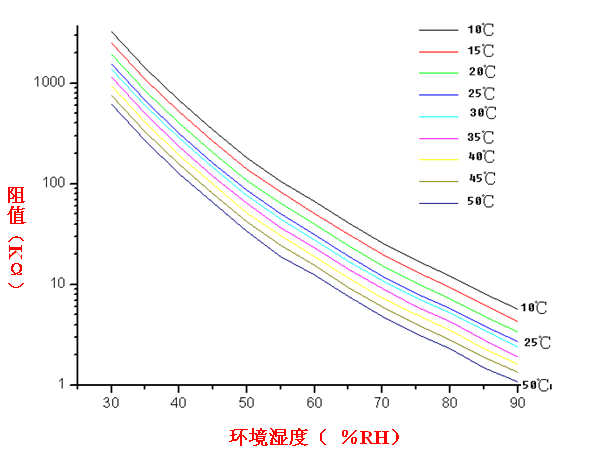

八、电气阻抗特性曲线（KΩ）
九、可靠性测试
标准测试条件：
大气中、温度 25℃、测定频率数 1kHz、测定电压
1V AC（ 正弦波）作为基准。特性测定，测定前先把湿度传感器放入 25℃ / 30%RH 的干燥空气中放置30分钟，湿度发生装置发生湿度 60%RH，放入湿度传感器30分钟后测定阻抗值。
测试装置：LCR电桥 (TH2810)，恒湿恒湿箱，手持ROTRONIC高精度温湿度表（±1%RH）。
|
序号
|
项目
|
试验方法
|
标准值
|
|
1
|
引脚强度
|
5N垂直外壳方向拉引脚10 秒
|
无破损、引脚脱落，
电气性能正常
|
|
2
|
耐冲击性
|
硬质地板上1m高，自由跌落 3 次
|
无破损、引脚脱落，
电气性能正常
|
|
3
|
耐震动性
|
频率10～55Hz、振幅1.5mm
(10～55Hz～10Hz)向 X-Y-Z 方向
分别2 小时振动
|
无破损、引脚脱落，
电气性能正常
|
|
4
|
耐焊接性
|
温度 70℃、湿度 30%RH
以下空气中放置 1000 小时
|
±2%RH 以内
|
|
5
|
耐热性
|
把传感器 浸入350度锡槽中，
5秒钟拿起，反复2次；
|
±5%RH 以内
|
|
6
|
耐寒性
|
温度 -10℃、湿度 70%RH
以下空气中放置 1000 小时
|
±5%RH 以内
|
|
7
|
耐湿性
|
温度 50℃、湿度 90%RH
空气中放置 1000 小时
|
±5%RH 以内
|
|
8
|
温度循环
|
0℃放置 30 分钟，30分钟升温到50℃
放置30分钟，30分钟降温到0℃
放置30分钟，循环100次
|
±5%RH 以内
|
|
9
|
湿度循环
|
25℃、30%RH 放置30分钟，再转入
90%RH放置30分钟，再放入30%RH
放置 30 分钟，循环100次
|
±5%RH 以内
|
|
10
|
耐溶剂
|
常温下，将传感器放置于有机气体（苯30%+甲苯30%+二甲苯40%）的空气中放置500小时
|
±5%RH 以内
|
|
11
|
通电放置
|
一般室内（常温常湿）1kHz，
5Vp.p 方波，连续 1000 小时放置
|
±5%RH 以内
|
备注：
1. 标准值为（25℃,60%RH）环境下所测定湿敏电阻的阻抗；
2. 每项可靠性试验后，把传感器放置在常温常湿的空气，放置24小时后再测量其阻抗变化对应的湿度偏差。
十、包装
1. 不带壳的传感器平放到吸塑盒中，一层吸塑盒包含100只传感器；
2. 20层吸塑盒叠放在一起，最上面放一个空吸塑盒代替盖子，防止传感器掉落；
3. 单面胶缠绕固定，放入纸盒中；纸盒尺寸(mm)：L190*W150*H55,共2000只传感器；
4. 根据订单数量，选择不同尺寸的纸箱包装；
5. 带壳的传感器采用袋装方式，袋子中放置干燥剂。
十一、产品使用注意事项
1. 避免手指接触元件表面，汗液会污染感湿膜导致性能漂移；接触传感器请带手指套；
2. 检测湿敏电阻阻抗时，绝对不要输入直流电压；
3. 不要让产品工作在长时间结露的环境，不要让产品长时间接触水；
4. 避免在含有以下气体的环境中使用：盐、二氧化硫、卤素气体、氨、酒精、乙二醇醚、醛等；
5. 请使用烙铁手工焊接湿度传感器，温度不要超过350度，焊接时间不超过3秒。
十二、警告及人身伤害
勿将本产品用于安全保护装置或急停设备上，以及由于该产品故障可能导致人身受到伤害的任何应用中；在使用本产品前，请仔细阅读本说明书中的内容。
