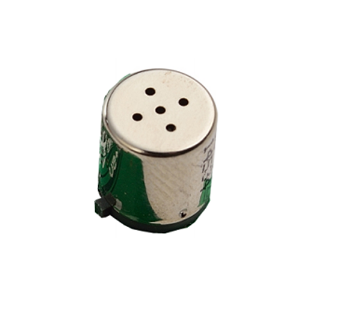

QS-01是一种二氧化锡半导体气体传感器，对各种空气污染源（诸如：VOC）都有很高的灵敏度，并且响应时间很快，传感器采用塑料外壳，有3个引脚，可在极低的功耗情况下获得极好的感应特性，这款产品非常适合应用于空气品质控制系统、排风电扇和空气清新机。

结构

气敏半导体材料分布在铝基上，铝基上引出电极，在基底背面镀了一层氧化钌作为加热器，他们都被封装在塑料壳中（图1）。

工作环境

图2是这款传感器的标准工作电路。传感器阻值(Rs)变化体现在可调或定值负载(Rl)上电压的变化。为了得到最好的工作特性，加热器电压（Vh）、工作电压(Vc)和负载(Rl)必须符合参数表中所提供的标准工作条件。

灵敏度特性：

图三是QS-01（典型值）的灵敏度特性曲线，用传感器电阻和气体浓度之间的关系体现这种灵敏度特性。传感器阻值减少与气体浓度增加之间呈现对数关系。

QS-01的灵敏度特性通过以下参数表征：传感器阻值：空气中

传感器阻值变化率：在10ppm氢气和在空气中之间
