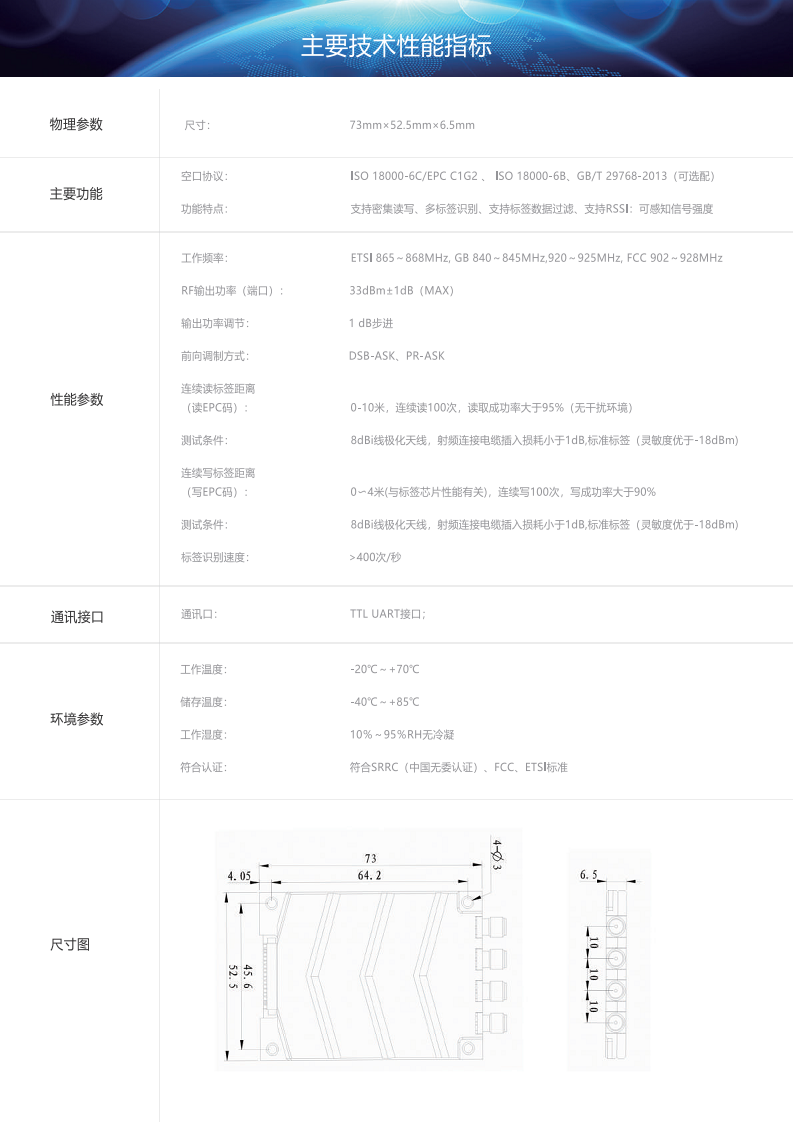

物理参数

尺寸

73mm×52.5mm×6.5mm

主要功能

空口协议

ISO 18000-6C/EPC C1G2 、 ISO 18000-6B、GB/T29768-2013（可选配）

功能特点

支持密集读写、多标签识别、支持标签数据过滤、支持RSSI：可感知信号强度

性能参数

工作频率

ETSI 865～868MHz, GB 840～845MHz,920～925MHz, FCC 902～928MHz

RF输出功率（端口）

32dbm±1dbm（MAX）

输出功率调节

±1dbm

前向调制方式

DSB-ASK、PR-ASK

连续读标签距离（读EPC码）

0-10米，连续读100次，读取成功率大于95%（无干扰环境）

测试条件

8dBi线极化天线，射频连接电缆插入损耗小于1dB,标准标签（灵敏度优于-18dBm)

连续写标签距离（写EPC码）

 0〜4米(与标签芯片性能有关)，连续写100次，写成功率大于90%

测试条件

8dBi线极化天线，射频连接电缆插入损耗小于1dB,标准标签（灵敏度优于-18dBm)

标签识别速度

>400次/秒

通讯接口

通讯口

TTL UART接口

环境参数

工作温度

-20°C~+70°C

存储温度

-40°C~+85°C

工作温度

  <95% (+25°C)

符合认证

 符合SRRC（中国无委认证）、FCC、ETSI标准

连接器PIN脚定义

PIN

定义

说明

1

GND

接地

2

GND

接地

3

5V-12V DC

5V-12V DC电源

4

5V-12V DC

5V-12V DC电源

5

GPIO 3

GPIO 输入\输出（可定义）

6

GPIO 4

GPIO 输入\输出（可定义）

7

GPIO 1

GPIO 输入\输出（可定义）

8

蜂鸣器

蜂鸣器

9

UART_RXD

TTL 电平

10

UART_TXD

TTL 电平

11

USB_DM

USB 接口

12

USB_DP

USB 接口

13

GPIO 2

GPIO 输入\输出（可定义）

14

EN

外部使能，高电平有效

15

GPIO 5

GPIO 输入\输出（可定义）

天线接口定义

接口

定义

说明

1

ANT1

SMA（母头）

2

ANT2

SMA（母头）

3

ANT3

SMA（母头）

4

ANT4

SMA（母头）
