基本特点

有效面积

10-20m²

产品尺寸

80*80*25mm

测试范围

温度测量

-20℃～70℃

湿度测量

0～100%RH

温度精度

误差<±0.3℃，在25℃时测试。

湿度精度

误差<±3%RH， 在25℃时测试。

电源要求

供电电压

DC12V（24V可选）

接线方式

POE供电

（可选）双RJ45口，通过网线供电及传输信号

接线端子

（可选）传统接线端子方式，安装要求低

RS485接口

通信协议

MODBUS-RTU协议

波特率

默认9600；可选2400、4800、9600、19200bit/s

数据格式

N,8,1；

按键校正范围

温度

±5℃

湿度

±10%RH

EMC指标

EFT(脉冲群)

差模±2KV

ESD(静电)

接触放电±8KV，空气放电±12KV

 1、宽屏2.5英寸LCD显示，0.01显示精度，显示美观，操作简便。

  2、功耗低至120mW。

  3、具有校正功能，可对温度、湿度进行误差校正设置，精度高，一致性好。

  4、空气循环流通外壳，抗电磁干扰设计，独特风道设计，防止电路温升影响传感器精度。

  5、软件和面板设置参数。

  6、具有RJ45接口，最大串行128个设备，采用标准MODBUS协议，便于远程监控系统集成。

  7、模块化结构，安装、维护方便。

 安装说明

 安装

 1、XW-TH-RJ温湿度传感器可采用室内墙面安装，天花板吊顶安装。

 2、安装时，线槽端头与传感器底座连接处，应用PVC终端头过渡。为了保证线槽与传感器安装在同一轴心线上，建议先安装底座，然 后再装线槽。（需防止线槽、线管导风造成温湿度值不准确）

 3、传感器至空调送风口的水平距离应大于1.5m，至顶棚送风口的距离应大于0.5m。

 4、谨防跌落，否则易摔碎液晶屏（不在保修范围内）。

  接线

 1、XW-210温湿度传感器可采用DC12V或DC24V电源输入，建议采用质量过硬的电源保证其长期工作的稳定性。所有       操作均为不带电操作，各组件连接完善后方可供电。

 2、选用RJ45接口温湿度传感器，接线时注意线序；选用普通传感器，接线时注意对应的接线端子位置。

 3、本产品具有两组RJ45端子，给本产品供电和通讯时只需接一组端子即可，另一组端子用于级联其它温湿度设备。

 不可将电源误接至通讯端子上，否则会造成元器件损毁（不在保修范围内）

  调试

XW-210温湿度传感器所有接线步骤完成后，即可按如下指导进行调试工作。

MENU ：长按进入设定界面和选择设定内容。

△    ：增加设定值。

▽   ：减小设定值。

ENTER  ：长按对设定值进行确认。

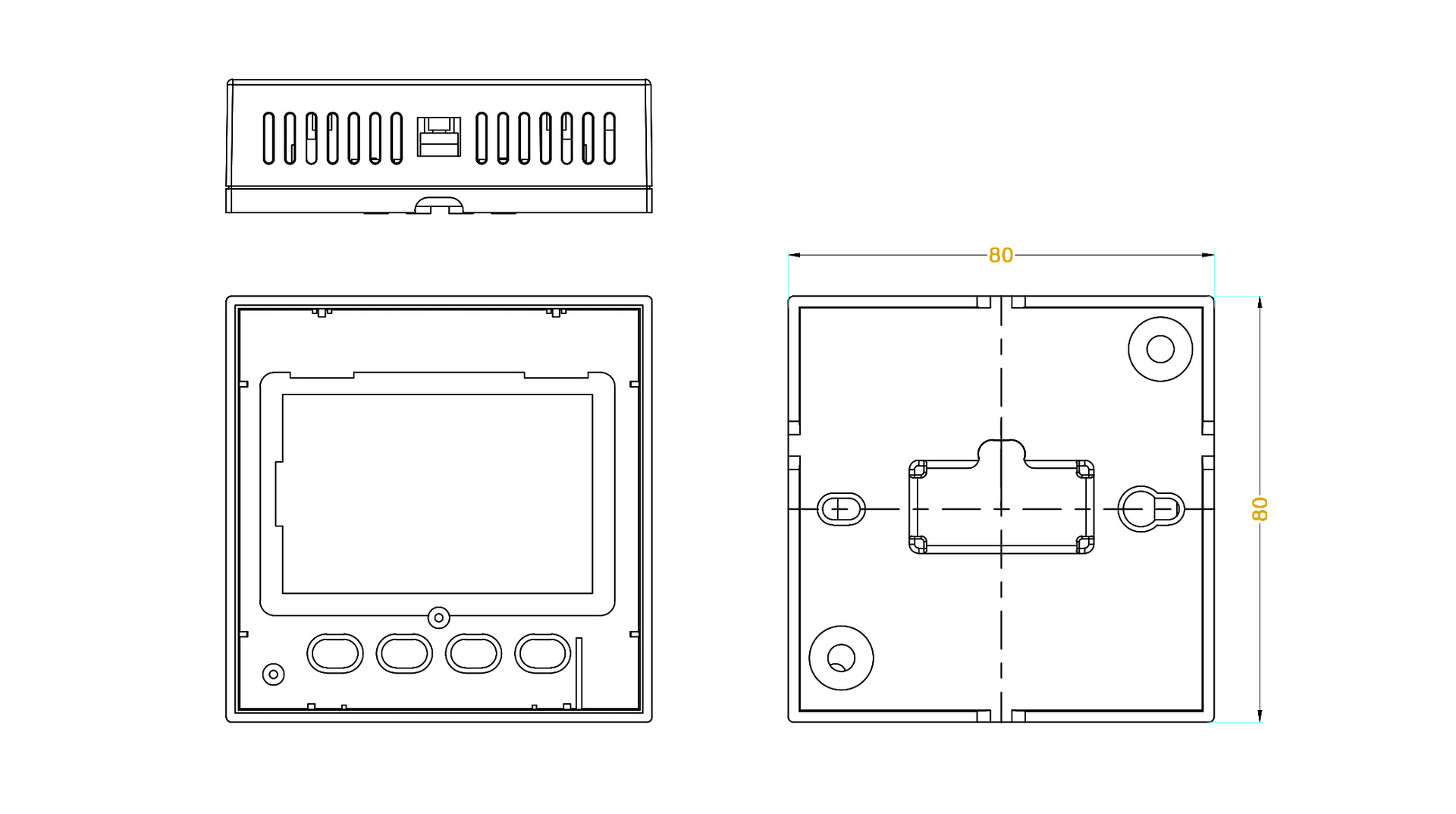

 产品尺寸

（单位：mm，误差±0.5mm）
