1.产品型号

ZKD-4I4SO-RS232：4输入+4输出(晶体管输出)、RS232通信

ZKD-4I4SO-RS485：4输入+4输出(晶体管输出)、RS485通信

ZKD-4I4RO-RS232: 4输入+4输出(继电器输出)、RS232通信

ZKD-4I4RO-RS485: 4输入+4输出(继电器输出)、RS485通信

2.功能介绍

【功能1：上位机控制】

         客户的主控PLC、PC、上位机组态等可通过该系列产品采集或控制客户现场设备上的开关量、模拟量、传感器、PWM脉冲等信号（如：光电开关、接近开关、磁性开关、继电器，电磁阀，灯泡，接触器，阀门，电机，报警器等）。

【功能2：点对点控制】

         配合GPRS/4G DTU 数据传输模块，也可实现异地传输开关量、模拟量，实现A地“采集”，B地“还原”输出功能。

3.本模块广泛应用于客户PLC或PC等上位机系统需要通过串口通信方式采集开关量信号，如干节点信号、湿节点信号、接近传感器、光电传感器、霍尔传感器、红外开关、按钮、脉冲计数等场合以及需要输出开关量信号控制电磁阀、报警灯、继电器、接触器、IO电平信号等场合,串口RS232主要用于一对一双工通信，速度快，使用简单；RS485和RS422主要用于一主多从的总线型组网模型，适合于大规模集群联网控制。

4.型号中的“I”代表光耦隔离输入，光耦隔离广泛用于设备间信号传输时的隔离保护，且能有效滤除大部分信号干扰。

5.型号中“SO”代表隔离型晶体管型输出，晶体管优点是无限次开关寿命，其输出口不但能传输普通的IO信号，还能直接驱动的0~30V、0~500ma范围内的负载（一般的继电器，电磁阀，报警灯均可以驱动），晶体管多用于开关频次较高的场合。

6.型号中“RO”代表隔离型继电器输出，继电器的优点是可控制交流0~250VAC@5A、直流0~30VDC@5A的负载开关，继电器多用于开关频次不高或者控制大功率交、直流的场合。

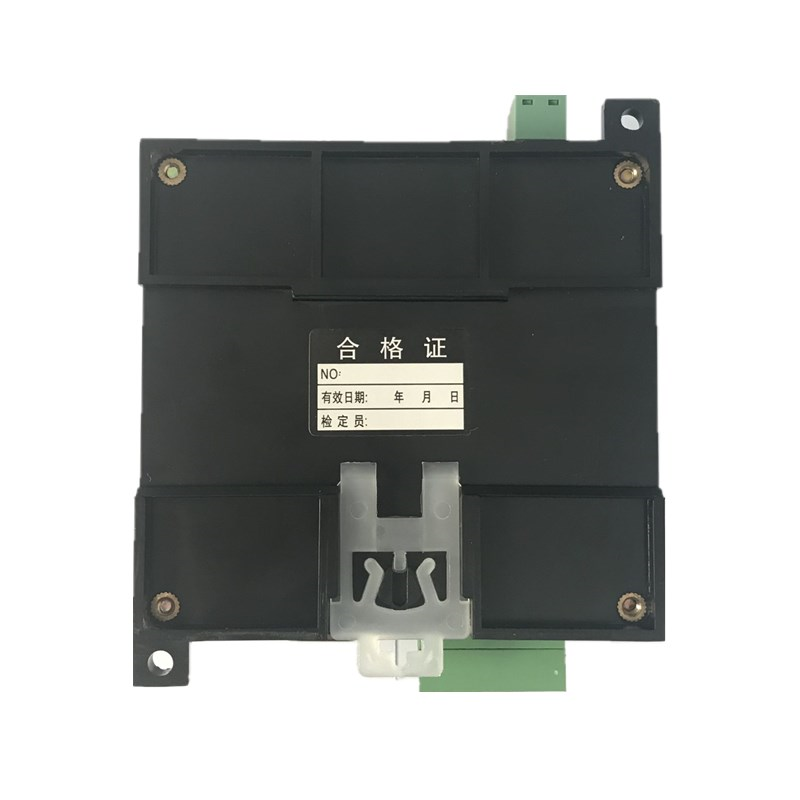

7.本产品可以安装于标准DIN导轨，也可以用四角定位螺孔安装。

8.更详细的资料下载，http://www.sz-zongke.com
