注意：

本模块支持通信方式读写模块，也支持点对点互控操作“采集-还原”模式，比如A模块采集4-20ma或0~10V信号然后通过无线发送到另一个B模块输出4-20ma或0-10V信号，如果用户需要组成“采集-还原”系统，则用户需要购买一只ZKA-4000-LORA模拟采集模块和一只ZKA-0400-LORA模拟量输出模块，配对后使用即可(可要求我们出厂前预先配对好)。

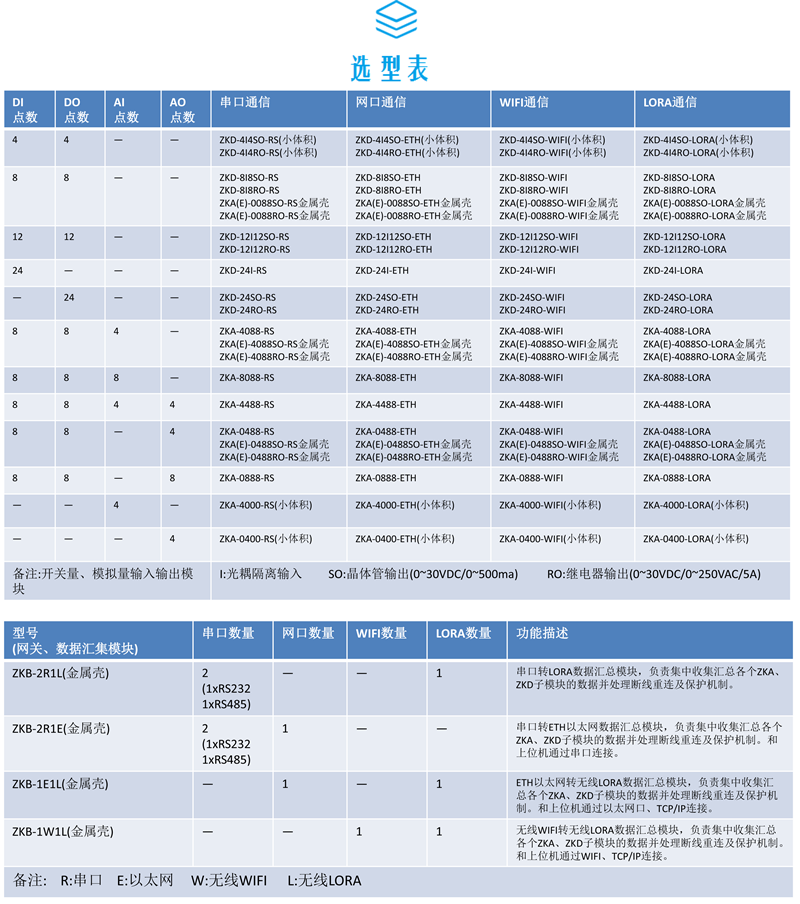

1.产品型号

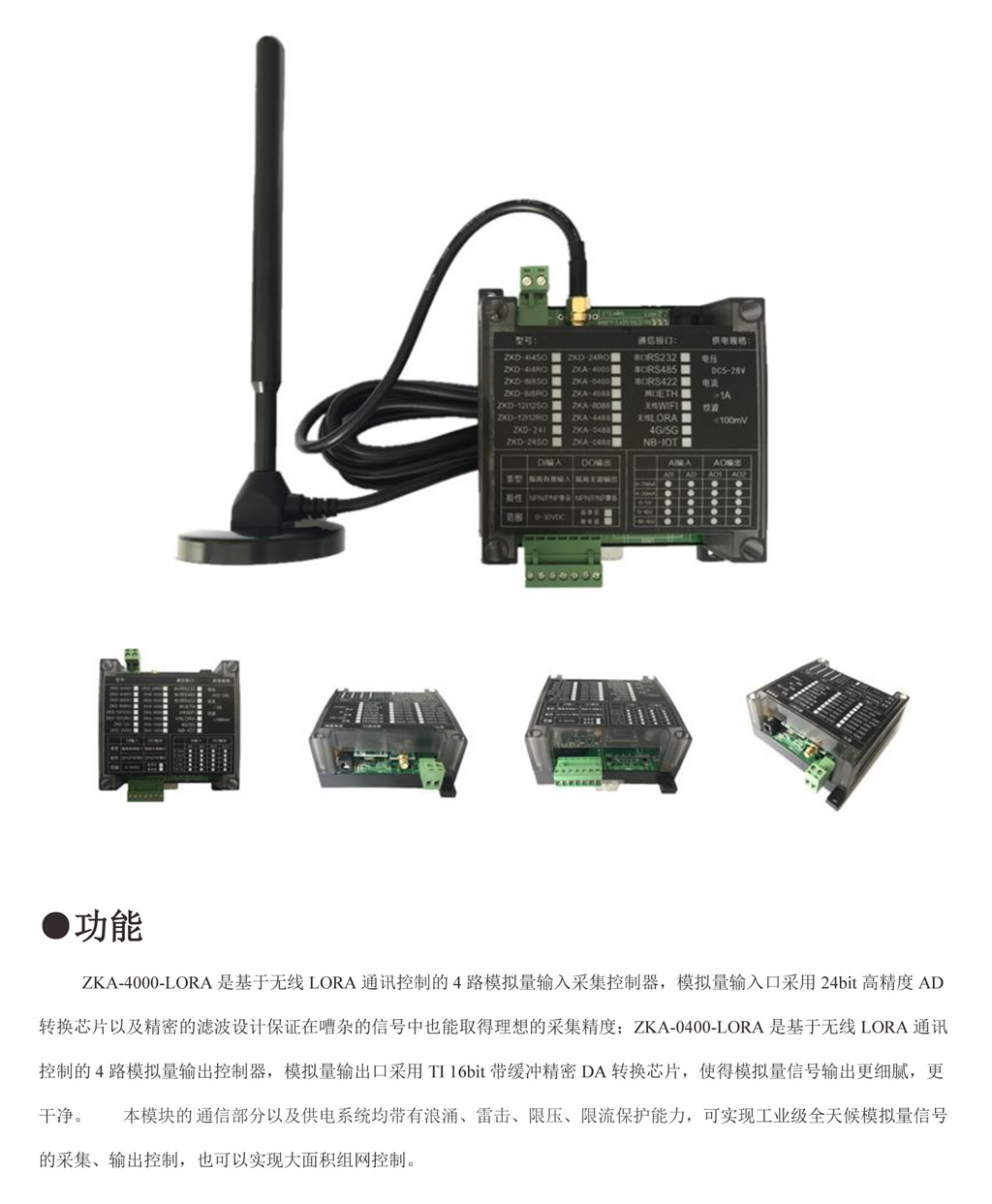

ZKA-4000-LORA(0/4-20ma电流采集):4路AI模拟量采集模块；可采集标准0-20ma，4-20ma电流信号或传感器信号；无线LORA通信。

ZKA-4000-LORA(0-10v电压采集):4路AI模拟量采集模块；可采集标准0-5VDC或0-10VDC直流电压信号或传感器信号；无线LORA通信。

ZKA-0400-LORA(0/4-20ma电流输出):4路AO模拟量输出模块；可输出标准0-20ma，4-20ma模拟量电流信号；无线LORA通信。

ZKA-0400-LORA(0-10v电压输出):4路AO模拟量输出模块；可输出标准0-5VDC或0-10VDC模拟量电压信号；无线LORA通信。

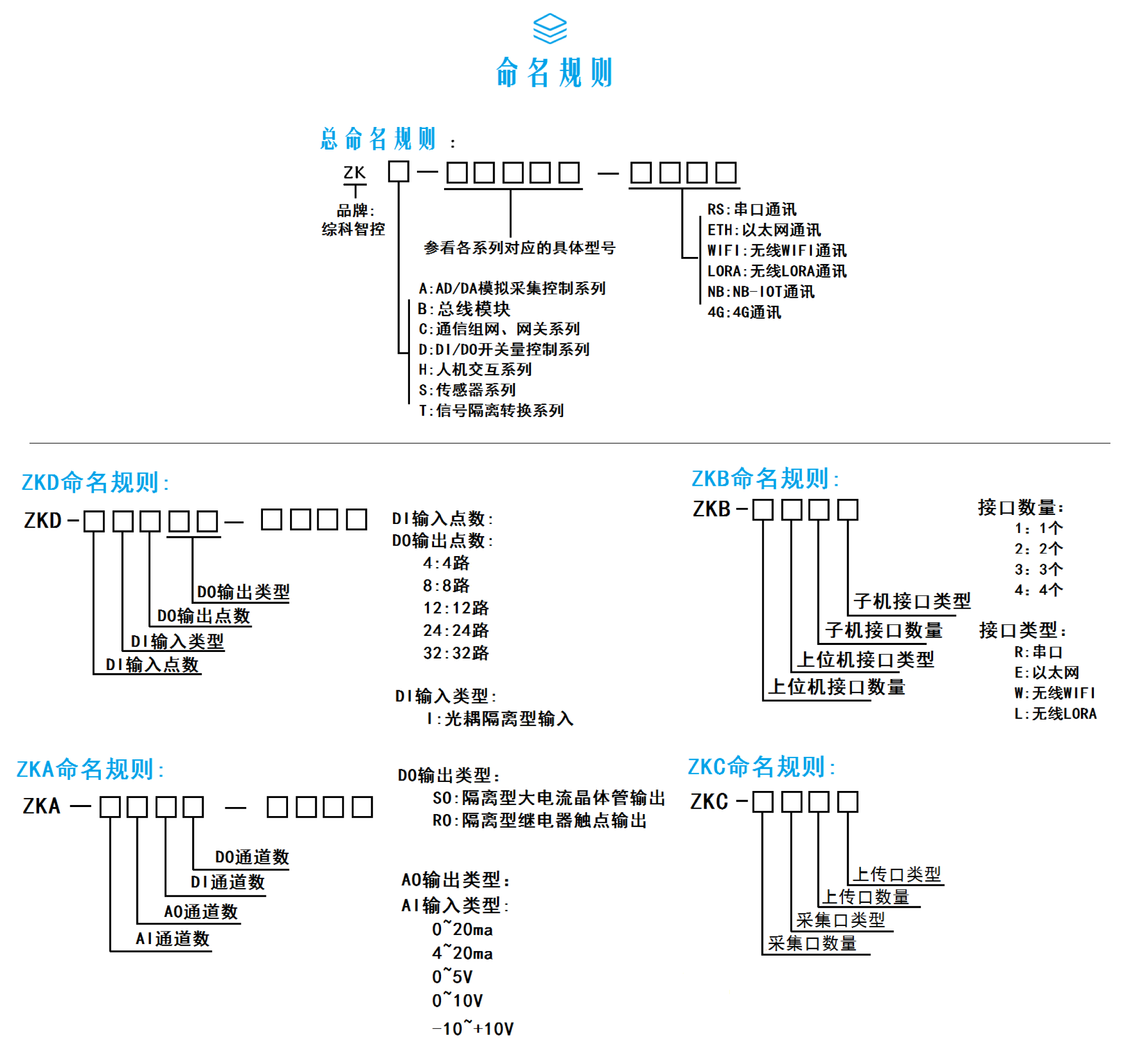

2.型号中“-RS”代表串口通信，“-ETH”代表网口通信，“-WIFI”代表近距离无线WIFI通信，“-LORA”代表远距离无线射频通信(无需流量卡，直接射频直连通信)，“-4G”代表远距离无线4G通信(需流量卡)。

3.无线WIFI和无线LORA的区别：无线WIFI走TCP/IP通信，可以接入标准wifi热点，所以客户现场需要做WIFI覆盖，无线距离较近约几十米左右，如果距离较远则需要加装WIFI信号中继器，WIFI传输速度快，且能直接接入标准以太网络，只需要给模块分配IP或自动获取IP即可，容易扩展；无线LORA走的是modbus-tcp通信协议或者modbus-rtu通信协议，通信较远可达几千米，但lora通信传输速度稍慢，适合速度要求不高的采集和控制，可配合我司LORA网关实现无线收发器的大面积组网控制。

4.功能介绍

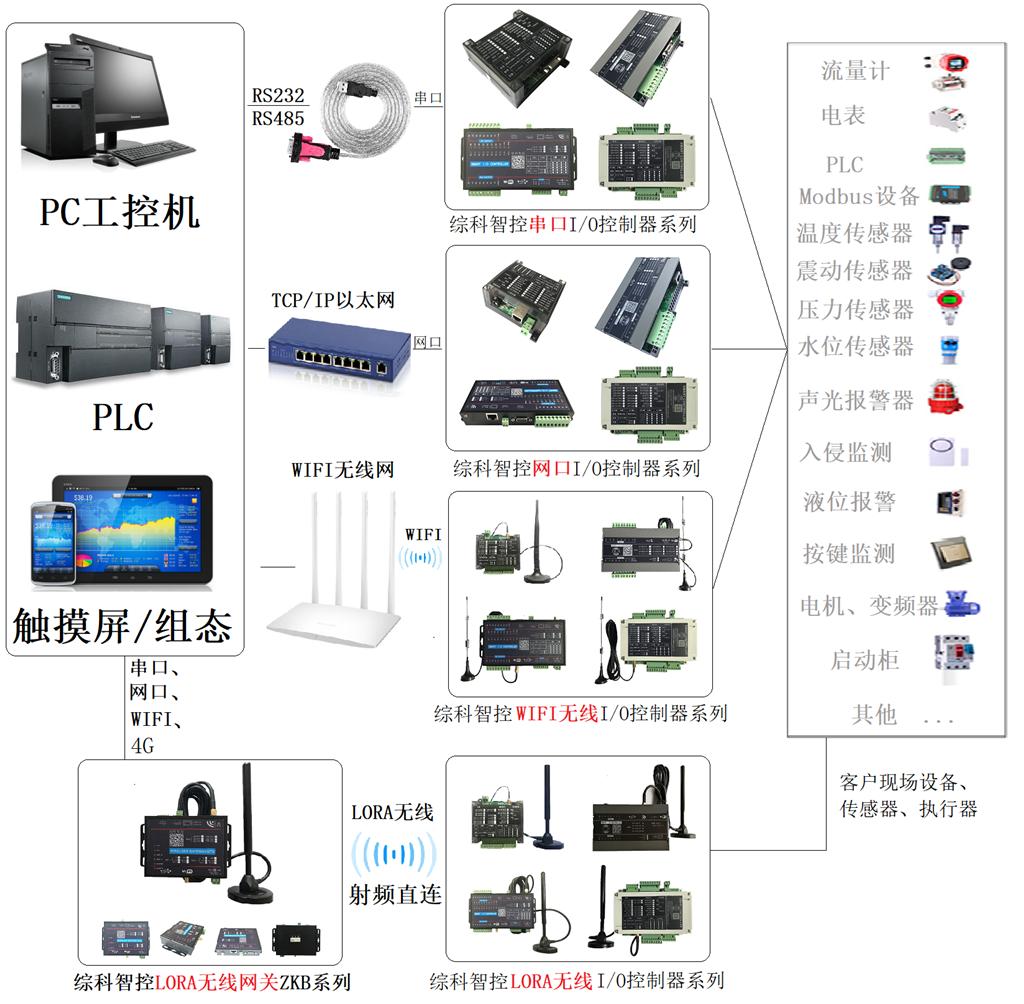

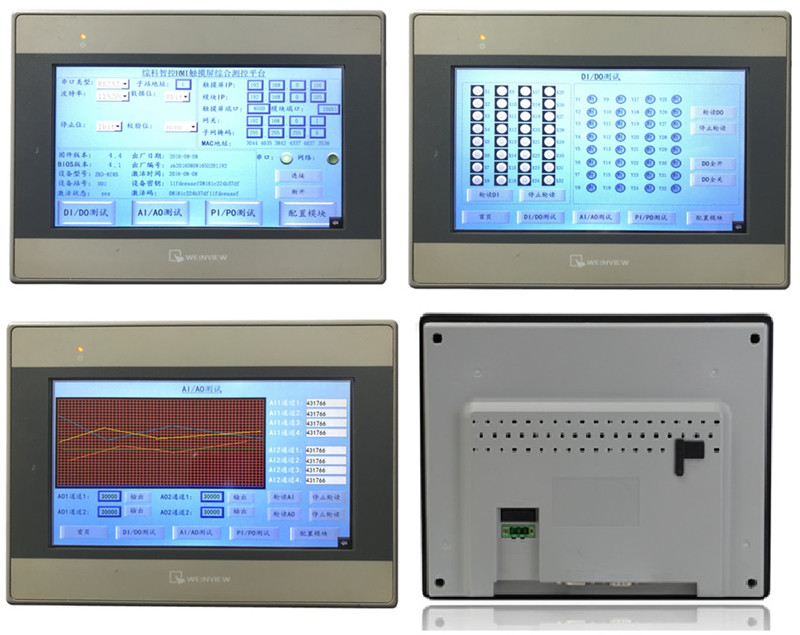

【功能1：上位机控制】

         客户的主控PLC、PC、上位机组态等可通过该系列产品采集或控制客户现场设备上的开关量、模拟量、传感器、脉冲计数等信号（如：光电开关、接近开关、磁性开关、液位、拉压力、0-5v、0-10v、0-20ma、4-20ma、继电器，电磁阀，灯泡，接触器，阀门，电机，报警器等）。

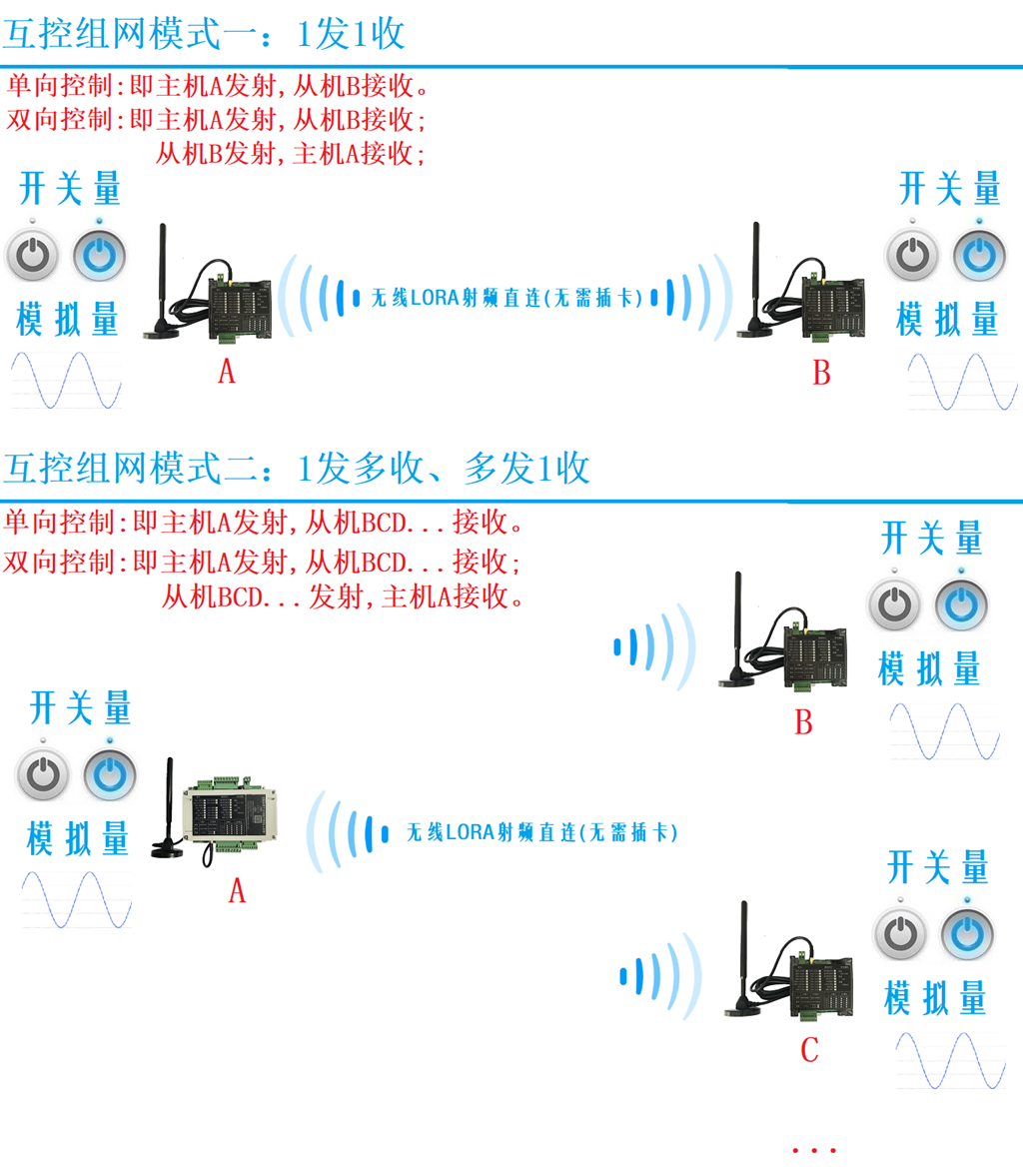

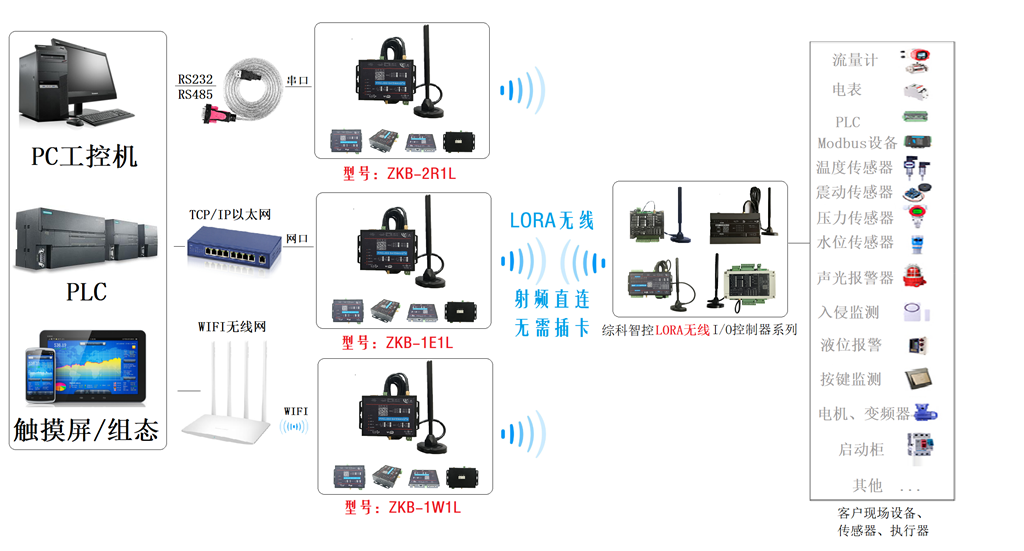

【功能2：点对点、多点控制】

         用于实现开关量或模拟量的1对1、1对多、多对1无线”采集-还原“，也就是A模块采集开关量、模拟量然后通过有线或无线发送给B模块还原输出开关量、模拟量(或者反向传输)，该模块无需客户做任何编程，只需要按我们操作指导对模块进行组网配对即可实现开关量模拟量的互传互控，代替有线传输，即插即用，即使普通电工按接线图完成接线亦可使用。

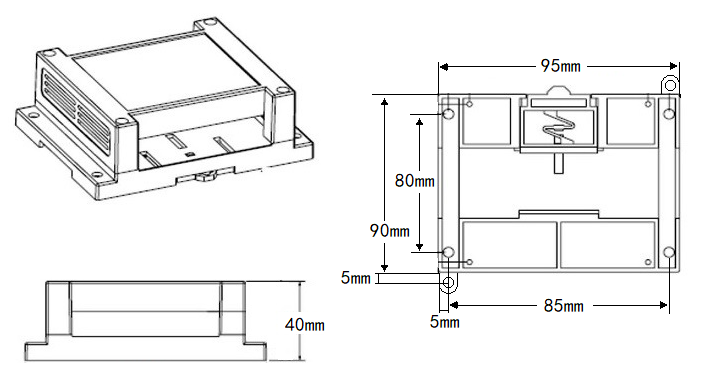

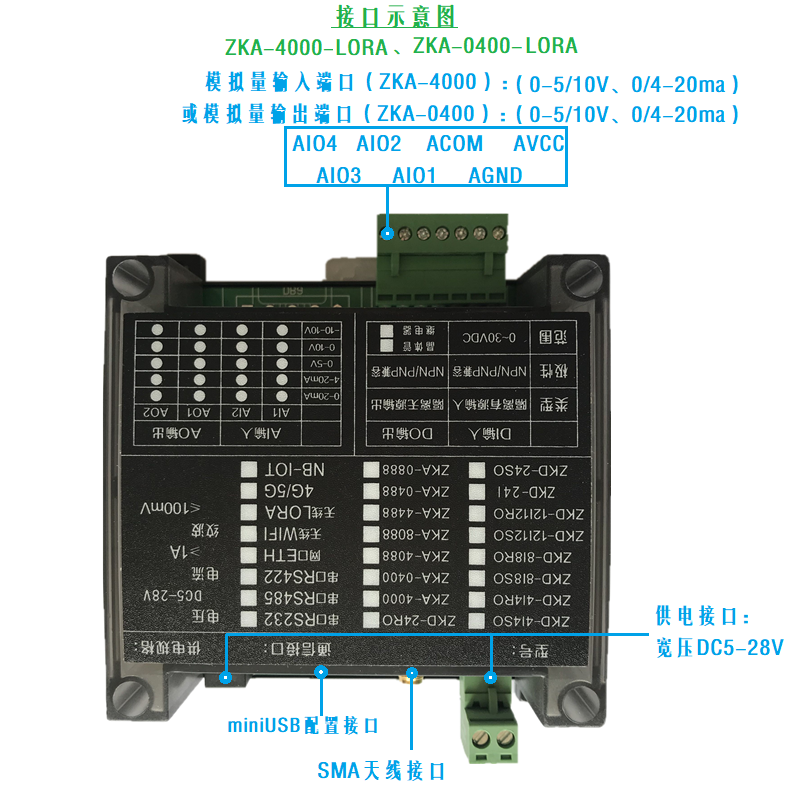

5.本产品可以安装于标准DIN导轨，也可以用四角定位螺孔安装。

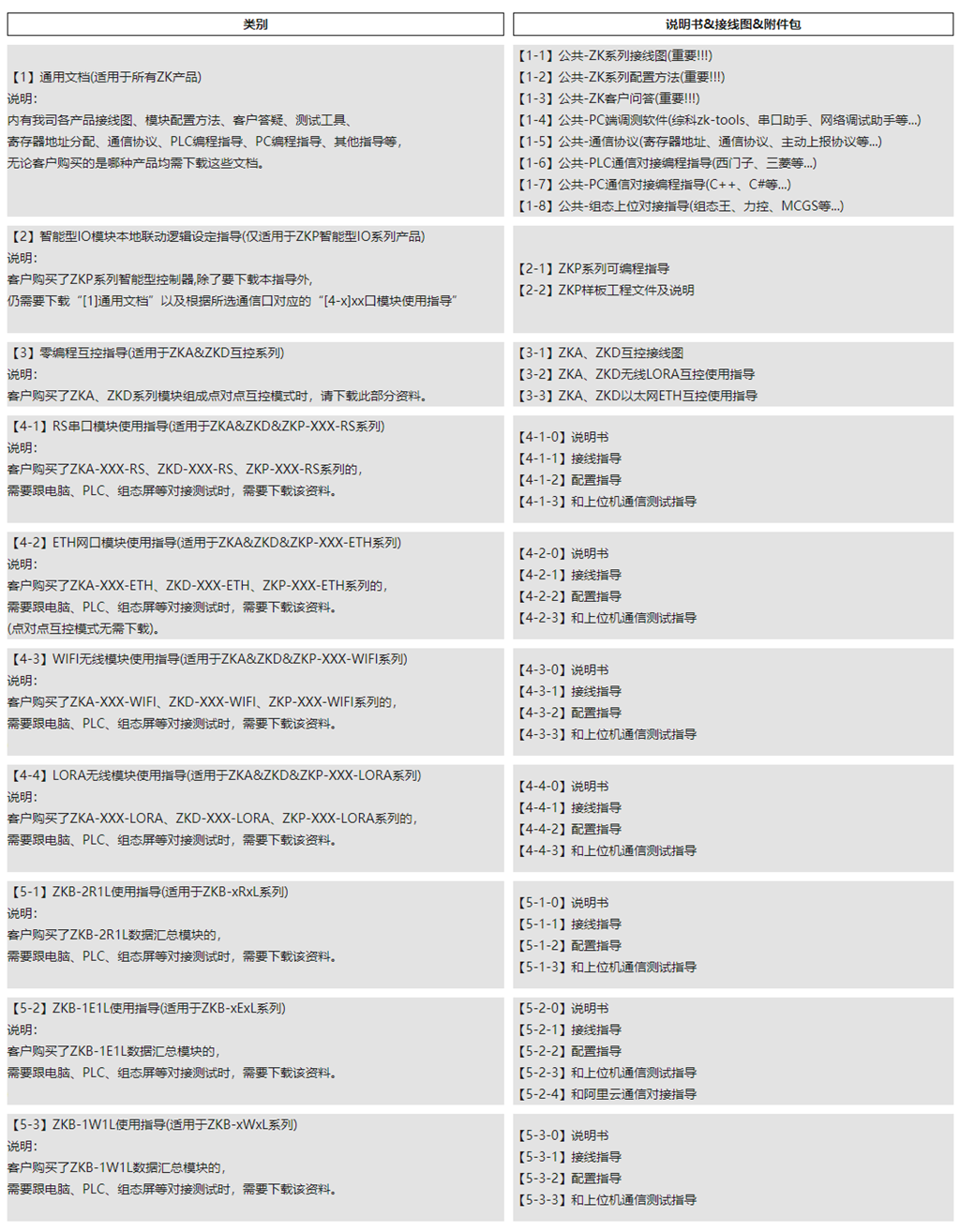

6.更详细的资料下载，http://www.sz-zongke.com
