水轮机油压装置是为水轮机调速系统及主阀（蝶阀、球阀、闸阀）提供稳定压力油源的成套设备，其自动化控制系统通过 PLC、传感器、执行机构等实现对油压、油位、气压的连续监测与自动调节，确保机组启停、负荷调节、紧急停机等各种工况下都能获得可靠的动力油源。

一、国科JSF系列油压装置自动化控制系统概述

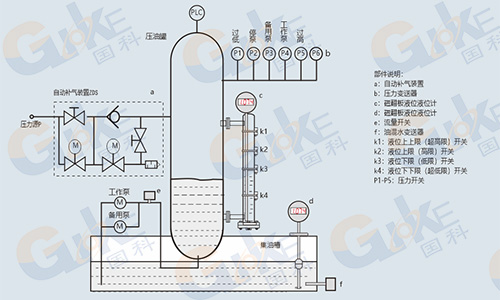

国科JSF油压自动控制系统，适用于水轮发电机组调速器油压及主阀（蝶阀、球阀、闸阀）油压装置的自动控制，油压控制系统采用高性能PLC为核心控制单元，并配置自动补气装置、软启动器、多功能组合阀、压力、液位监测变送器，以及液晶显示设定单元等可靠器件，实现油压装置的自动补油、自动补气、保证机组或公用设备的安全、可靠运行。

二、系统功能

自动补气：保证压油装置运行在正常的工作压力范围内

自动补油：自动控制压力油泵工作，保证压力油罐中的油位始终保持在正常范围内

故障监测：发生故障时，可输出相应的报警信号，同时能报警指示、保持、复归历史记录

查询功能：系统可监测的故障包括压油装置油位异常、油压异常以及集油槽油位异常等

设置显示：系数设置包括报警、量程、密码以及通讯设置。系统采用工业用液晶显示器，直观地显示压力以及油位、油位高低报警动作状态以及主泵名称与运行次数等

多重保护：压力过高/过低、油位异常、油泵过载、缺相、过滤器堵塞等故障时，PLC 立即报警并根据严重程度执行停泵、闭锁或安全停机联锁。

三、系统特点

1、功能设置完善，自动化程度高

2、配置电机软启动器和集成的组合阀，实现对油泵及电机平稳启动，特别适用于油泵启停控制的软启动器可随工况设置油泵电机的启、停力矩和时间，安全装置在停机时可彻底切断电机的强电流，消除可能的安全隐患

3、调整设置方便，维护量小

4、系统配置合理，可靠性高

5、除实现油压装置的自动补油，自动补气的基本功能外，系统可实现启动保护、运行保护、故障报警、通讯、参数设定、状态监视等功能。
