〚 系统介绍 〛
变电站人员巡检系统为变电站日常人员巡检安全管理提供了一体化的解决方案,从巡检人员的实时定位、视频监控联动、安全报警、求助系统、历史巡更查询、工作考核等都提供了先进可靠的技术支持,实现了变电站人员安全巡检的自动化信息化管理,加快了智能电网建设的步伐。
在电站日常运行维护或施工中,常需要巡检人员或安装人员在其他设备带电正常运行的环境下作业,当相关人员疏忽或不遵守操作守则,走错设备检修区域或行走至带电危险区间,将对电力运行安全造成破坏,并危及人身安全,带来极为惨重的损失和伤害。其安全隐患主要表现在:
①电站现场巡视不到位;
②对进入工作区域的人员监护监控不力;
③误入危险区域。
〚 系统原理 〛

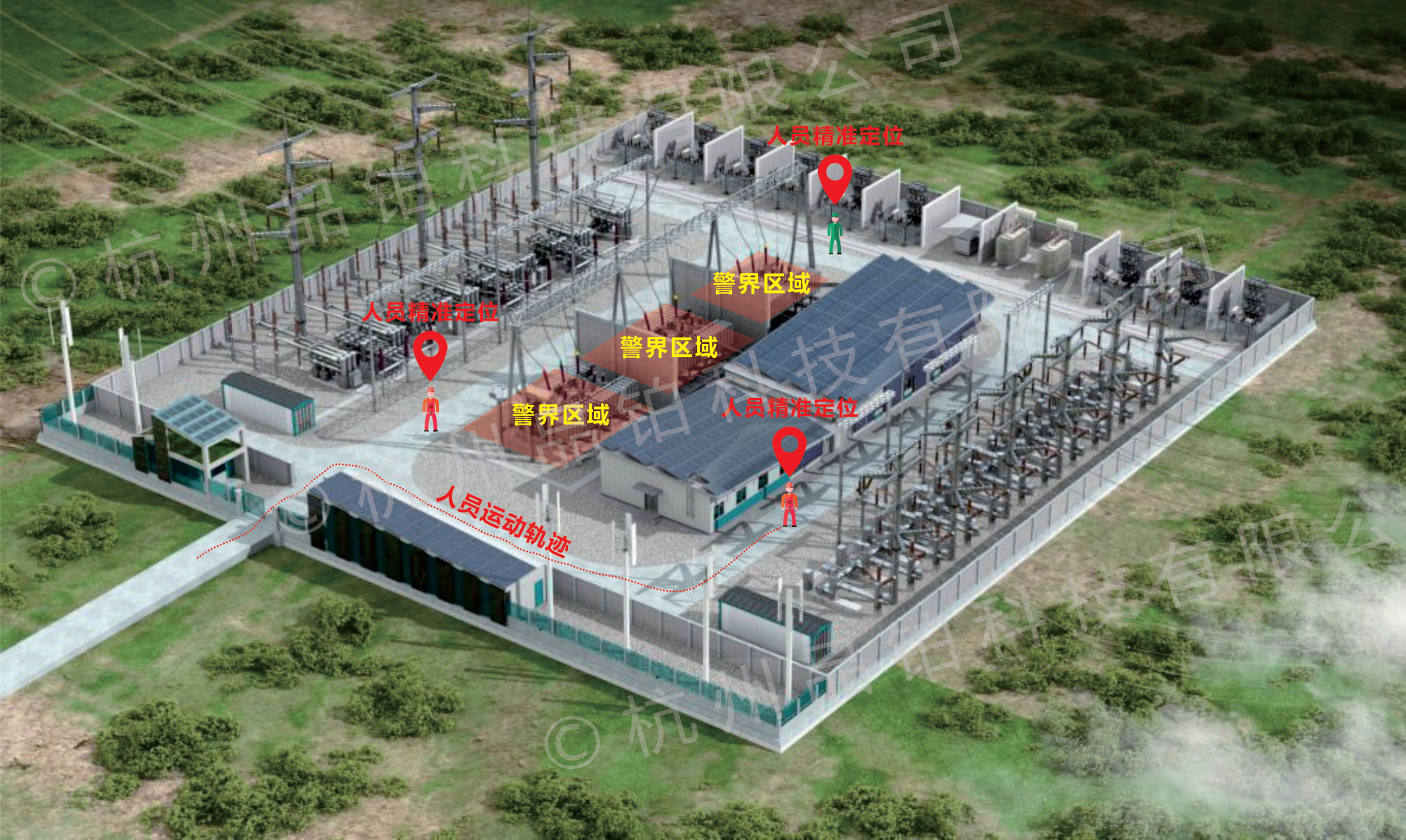

变电站人员巡检系统,在需要监控的区域安装定位基站,对整个变电站区域进行全覆盖。定位终端可以固定在巡检人员的安全帽上,也可以采用腕带式、腰挂式佩戴。终端也可放置或安装在日常巡检设备工具和车辆上。当佩戴终端的人或物体进入监控区域时就会自动被定位,终端不断地自动发射无线信号,并在各个区域配置可以自动识别这些终端的定位基站。定位终端和定位基站之间可以相互通讯传递无线信号,形成一个无线监控网络,人员无论走到哪里,其附近的定位基站可接收到定位终端发送的无线信号。定位基站把收到的定位终端信息,通过网络传输到服务器进行数据分析和处理。服务器将处理好的定位数据分发给监看和管理计算机,以二维图像显示出人员的当前所在位置。根据巡检管理要求,在系统预先设置相关人员的活动区域和活动时间,将过程中的定位数据将通过应用程序接口转发到电网评审系统或视频监控系统中。实现了变电站巡检系统实时精确动态显示,将巡检场区的人员和设备工作可视化管理。
〚 系统功能 〛
实时监控
电子地图实时显示所有人员的位置,监控人员可动态掌握人员数量和实时分布情况。
人员查找定位
输入人员姓名或编号便可快速定位要查找的人员所在地点。
未按规定路线报警
指定某个终端在某段时间的行走轨迹,一旦发现该终端偏离指定的行走轨迹达一定的时间,发出报警信息。
进入禁区报警
限制危险区域,未经允许的定位终端进入将发出报警,在出入某些关口时,可设定好通过条件,当不符合要求的定位终端出入关口时将发出报警信息;或者某些区域只有在特定的时间才可进入,如在其他时段进入则被视为非法侵入,也会发出警报。
巡检区域异常告警
在一定时间段,巡检人员所在区域获取不到终端信息达到一定时间,发出报警信息。
活动轨迹回放
系统全天候记录巡检人员经过地点和时间,可对人员运动路线进行跟踪回放,掌握其详细活动路线和时间。
实时巡检状态查询
可实时对各巡检进行人员清点,具体呈现正在巡检人数、未巡检人员和设备、巡检完成度。
滞留报警
当巡检人员或施工人员在规定的时间内,没有及时办理离开变电站达到一定时间,发出报警信息。
紧急求助
当巡检人员遇到紧急情况或危险情况可按下紧急按钮,监控中心点得知报警人所在位置,迅速进行支援。
