公智能设备使用说明

    安装使用之前，请仔细阅读本说明书，以便正确地使用和维护。

1    概述

渔太公智能设备应用于智慧水产行业，用于水质在线检测、数据管理、增氧泵等设备控制，既可离线运行，也可结合云服务器与渔太公手机APP进行远程数据管理与控制。

2    产品结构与功能

渔太公智能设备包括渔太公主机、传感器两部分，其中传感器有四种型号，具体品类与功能如表1所示。

渔太公主机安装于岸边或配电间，传感器漂浮于养殖塘内，二者通过RVVP4*1平方数据线连接，如图1所示。

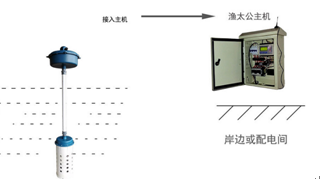

图1 主机与传感器

渔太公主机可通过GPRS无线与云服务器通信，进而用户可通过手

机APP进行远程传感器数据管理与增氧泵等设备控制，结构如图2所示。

表1 “渔太公”产品型号与功能

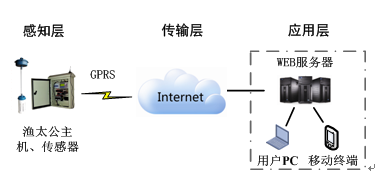

图2 远程管理系统结构图

3    技术参数

1）主机

主机由控制器、电控箱、供电异常检测器件等组成，各部分功能介绍如表2所示。

表2 渔太公主机组成与功能

    主机具体参数介绍如下：

供电电压：AC220V；

安装方式：壁挂安装；

形态尺寸：防雨，300*400*200mm；

控制输出：4路，继电器输出，多台增氧泵

          可经交流接触器并联在同一路：

负载驱动：最大60KW，可接1.5KW增氧泵40台；

传感器输入：单台最多可接入255套传感器（通过RS485总线连接）。

图3 渔太公主机

2）传感器

渔太公传感器技术参数如表2所示。

表2 “渔太公”传感器参数配置表

4    安装与使用

1）主机与传感器安装

渔太公主机安装于岸边或配电间，传感器漂浮于养殖塘内，二者通过RVVP4*1平方数据线连接。

我公司发货时，主机电控箱、控制器、供电异常检测器件等一并集成好，传感器与支架亦做好集成。用户收到货后，按照打好的孔位壁挂或通过立柱安装主机均可。主机安装完成后，将市电接入空气开关，增氧泵接入交流接触器，传感器接入主机内端子排即可。

具体接线方式、控制器按键说明等请参考主机面板内页图。

2）手机APP下载与使用

渔太公手机APP可通过公司网站或APP应用市场下载。

渔太公APP内嵌软件使用说明，

通过该说明可快速注册用户名、添加主机、传感器与视频等。

渔太公APP使用简便，具体实现的功能包括：

Ø  远程溶解氧、PH、电导率/盐度与温度等水质信息采集、实时显示；

Ø  远程增氧泵控制，包括手动、阈值与时间段控制等；

Ø  养殖日志记录与查询；

Ø  气象预报与专家知识提醒；

Ø  水质传感器数据存储；

Ø  历史记录查询、导出，曲线分析；

Ø  传感器数值超标、断电异常等信息报警；

Ø  主机与传感器添加与管理；

Ø  视频添加与监控；

Ø  多用户管理，即多个终端可同时登陆，协同管理；

Ø  系统参数设置等。

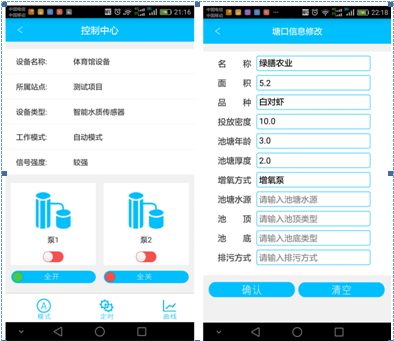

以下为某用户的部分界面：

5    注意事项

1）请检查包装是否完好，并核对传感器型号，如有问题请尽快与我司联系。

2）传感器为精密器件，应注意保护，不要随意拆解传感器，以免影响测量精度甚至损坏。

3）公司承诺所有产品提供一年质保、终身维护。
