RFID文件柜档案管理

深圳市捷通科技有限公司

应用场景:

智慧教育 家庭社区 楼宇园区 智慧城市

主要技术:

柔性可打印抗金属标签 通道式读写器 线极化天线 圆极化天线 RFID定位 档案柜

  • 收藏

  • 扫码分享

  • 分享到微信

一、所需硬件设备及参数说明

  1、文件柜一个(文件柜尺寸:100*110*40CM)

  2、背部贴有捷通科技的JT-315 RFID柔性电子标签的文件夹 80 个,下附 JT-315 参数:

  材料:PVC,背胶,可粘贴

  尺寸:(长)98×(宽)18mm

  制造商/芯片: Alien/higgs3

  符合标准: ISO/IEC 18000-6C、EPC Class1 Gen2

  适用载波频率: 860~960MHz

  工作模式: 无源

  读写工具: 读写器与天线

  使用寿命: 写 10 万次,数据保存 10 年。

  3、捷通科技 JT-928 RFID 四通道读写器一台,下附 JT-928 参数:

  (性能参数)

  射频功率:12dBm~30dBm(软件可调)

  读标签距离:使用 12dBi 天线>12m(与标签及环境相关)

  写标签距离: 使用 12dBi 天线>5m(与标签及环境相关 )



  (连接能力)

  电源:110~240V/50~60Hz

  电源适配器:7.5V / 3A

  整机功耗:小于等于 16W

  通讯口:串口和 RJ45

  射频界面:TNC 母头

  TCP/IP 界面:RJ45 以太网界面


  (RFID标准)

  工作频率: 902~928 MHz(中心频率 915MHz)其他国家和地区频率标准可定制。

  天线: 圆极化/线性化天线(可根据客户需求设计)

  支持协议: ISO18000-6C (EPC C1 GEN2)

  防冲撞: 每秒能读取 300 张标签

  适用电子标签: UHF

  频段 EPC global Class 1 Gen2

  标准标签,如 Ti、Philips、UPM、Avery Dennison 等 Gen2 标签


  (物理参数)

  尺寸: 230×180×50mm

  重量: 整机重约 2Kg

  材料: 铝型材

  (环境参数)

  工作温度: -20~+70 ℃

  存储温度: -30~+80 ℃


  4、捷通科技 JT-609 射频天线 4 个,下附 JT-609 参数:

  工作频率:920~925 MHz

  天线增益:5dBi 圆极化

  尺寸:80X80X5MM

  重量:120g

  接头型号:SMA 接头

  电压驻波比:≤1.5

  极化方式:圆极化

  存储温度:-45℃~+75℃

  二、硬件设备安装说明

文件夹摆放

文件柜内部文件夹摆放说明

  将文件夹整齐排列到文件柜内的隔层中,背部(贴有电子标签一侧)统一朝向外面。如下图所示:

RFID 天线安装

RFID 射频天线安装说明

  天线安装原则:因为每个天线能照射的范围有限,所以尽量将天线平均分部在柜门之上,以便更全面的照射到整个柜子内部。当柜门关闭时,天线照射面正好与电子标签正对(此为最理想识别状态)。由于图片所示文件柜为双开门,所以每个门上安装两个天线。将4 个天线以田字格形状安装于柜门内侧(固定在柜门上)

  (注意:天线增益、天线外形可根据客户要求定制,天线具体固定位置,可根据文件柜形状调整。)

RFID 天线与 RFID 读写器安装说明

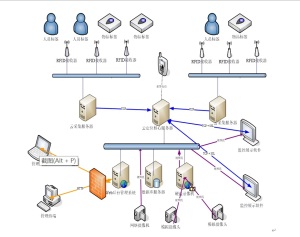

  将安装好的天线与读写器用配套的馈线连接,读写器接通电源,利用网口(可选其他通讯方式)与装好RFID 档案管理系统的计算机通讯。RFID 读写器与天线可集成到文件柜内部,这样从文件柜外观上是看不到读写器与天线的。为了方便演示,此方案内的设备并没有集成。


  三、RFID 文件柜工作原理说明

  1、工作模式:触发

  2、触发方式:柜门关闭

  3、工作时间:3 秒

  4、工作原理描述:当文件柜柜门关闭之后,通过触发模式 RFID 读写器开始工作,工作  时间 3 秒钟,在 3 秒钟之内,RFID 读写器通过射频天线识别到文件柜内部的 RFID 电子标签,并将标签数据传送到计算机的系统内,此时系统内会显示出文件柜内的文件夹数量及文件夹的信息,从而达到统计与管理的目的。

  5、文件柜开启:当文件柜经过授权打开之后,读写器此时是不工作的状态,这时文件夹可随意拿出或摆放,当柜门关闭之后,读写器又进入工作状态,并完成上述的工作内容。
