一、系统概述

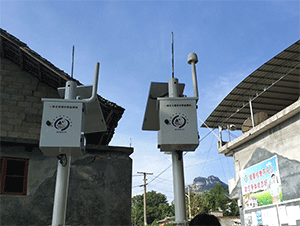

城市道路积水液位监测系统通过在城区积水路段布设一杆式积水监测仪，对城市积水点、易涝点的水位进行实时监测、水位异常告警，并通过可靠的传输网络将采集到的数据接入到各个城市道路积水监测系统应用系统中。市政相关部门可以通过城市道路积水监测系统平台随时掌握整个城市道路积水、内涝状况，为相关部门及时进行排水管网调度提供数据支撑和科学依据。

二、系统架构

1、感知层

感知层是物联网的核心，是信息采集的关键部分，主要是一杆式积水监测仪设备。感知层内的设备通过传感网络获取感知信息。

2、网络层

网络层是数据通信的核心，是数据传输的主要通道，网络层主要采用NB-IoT或4G通信网络，具备覆盖广、连接多、速率快、成本低、功耗低、架构优等特点。

3、通信服务层

通信服务层主要是实现积水监测设备数据的汇集与数据管理，并提供Socket通讯服务、Data base存储服务、Web Service、MQTT代理服务、App回调服务，实现系统数据与一体化管理平台对接，为平台等应用层提供专业、全面、可靠、稳定的数据通信服务。

4、应用层

应用层为城市道路积水监测系统平台及第三方应用平台，为运维部门、管线权属单位等相关部门提供排水调度数据依据，实现业务范围内的城市道路水位状态集中展示与监管，有效避免暴雨积水引发的城市内涝问题，提高城市排水安全保障能力。

系统架构图

三、系统功能

1、实时监测告警

城市道路积水监测系统实时监测城市积水点、易涝点的水位状态，根据预先设定报警规则，对道路积水水位的异常情况进行实时告警监测。当水位超出阈值时，平台端以及本地立即触发报警，通知相关负责部门采取措施，城市道路积水监测系统还会对不同等级的液位进行不同等级的告警。

2、GIS地图展示

在电子地图上显示现场位置信息、基础信息、实时状态等，也可以通过文本形式展示监测位置、基础息、实时状态、历史状态记录等信息。

3、排水运行调度

掌握城市道路水位的真实状况，当道路发生积水情况时，通过城市道路积水监测系统进行事故分析，高效协调相关部门的协同工作。

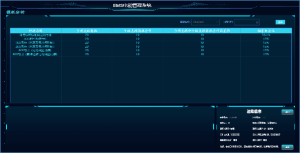

4、数据分析

通过对城市道路积水监测系统中大量的水位数据进行深度挖掘，从不同角度、不同维度、不同需要等方面，对各种数据进行重组、汇总及对比分析，挖掘出更有利于提升排口管理水平和效率的有价值数据。

四、系统特点

1、易于集成

系统提供设备底层通讯协议及多种语言的数据接入解析demo程序、协议解析库，30分钟即可完成设备数据调用接口集成。

2、扩展性强

城市道路积水监测系统对传感器监测项做了对应的扩展预留设计，确保在需要增加监测项的时候快速扩展；系统的管理业务流程具备可扩展性；软件平台应用子系统预留了接口具备扩展性。

3、实时性高

基于NB-IoT或4G传输，覆盖广、连接多、速率快。在线式实时上传监测数据，当监测数据超出阈值，立即触发告警机制，通知运维人员快速做出相应。

4、专业设备

城市道路积水监测系统的设备采用防爆、防水、防尘等设计，结合管网实际情况进行专业的安装方案设计，使用寿命长，安装简单、维护方便。
