机载微型合成孔径雷达（MiniSAR），具有全天候、全天时、远距离、体积小、重量轻等优点，C、L、X、Ku、Ka、W等多种波段可选，采用调频连续波和脉冲两种工作体制，分辨率最高0.1m*0.1m，支持全极化，最远作用距离40km（大于40km可定制），支持条带、聚束、GMTI等多种模式，具备实时成像功能，轻量化整套系统（包含电池、pos、收发天线）不超过2.7kg，可挂载大疆M350RTK。

穿透力强，某些波段的 MiniSAR，如 L 波段、P 波段等，具有一定的穿透能力，能够穿透植被、土壤、云层等遮挡物，获取隐藏在其下的目标信息，对于发现伪装目标、地下目标或被遮挡的目标具有重要意义。

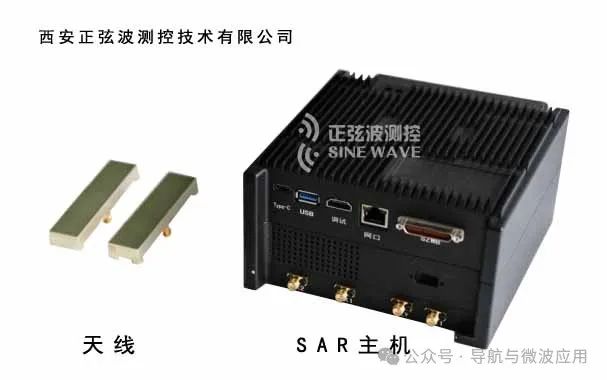

机上雷达设备包括雷达主机、功放、天线和存储模块，各部分主要功能如下：

• 雷达主机负责激励信号的产生、放大以及回波信号放大、采集、处理和记录等功能；

• 雷达主机可接收来自飞机平台的控制和监测命令，并提供高速的数据通信接口；

• 发射天线完成激励信号对外的空间电磁辐射，接收天线完成雷达空间电磁波的接收，送入射频系统进行处理；

• 存储模块主要用于存储雷达原始数据和航向文件。

解锁更多的关于SAR的资讯，请搜索复制关注公众号”导航与微波应用“。

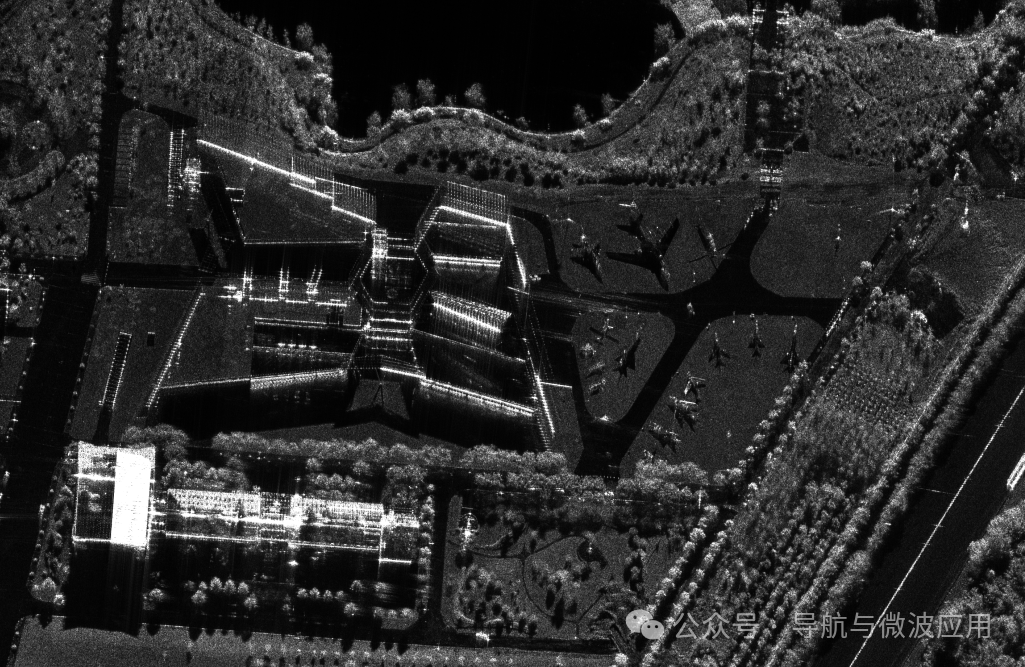

实际成像效果对比：

机载微型合成孔径雷达可实现低成本轻量化，能够搭载在多旋翼、垂起固定翼、直升机等多种轻小型无人机平台上，在国防、地质、自然资源勘探与监测、地形测绘、制图学、海洋研究、农林生态监控、污染和灾害估计等领域都有重要应用。
