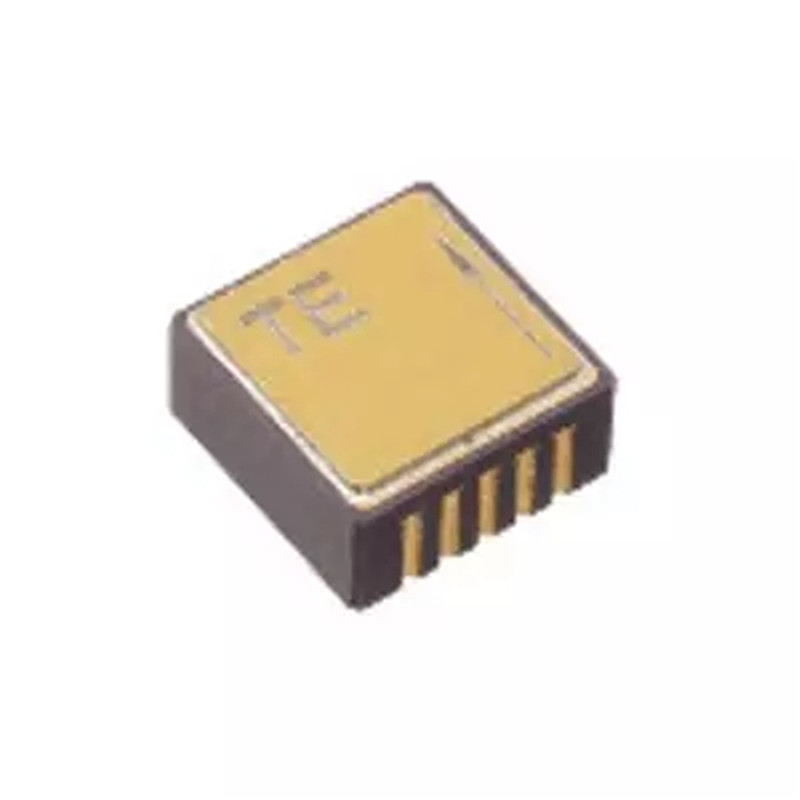

830M1‑1000（TE Connectivity 三轴压电加速度计）

一、型号拆解

• 830M1：TE（原 MEAS）三轴压电加速度计系列
• 1000：±1000g 满量程

二、核心参数（25℃）

• 量程：±1000g（XYZ 三轴同量程）
• 灵敏度：1.25 mV/g（±1000g → ±1.25V 满幅）
• 轴数：三轴（X/Y/Z）
• 频率响应：2 Hz～15 kHz（±3dB）
• 供电：3.3～5.5 VDC（典型 5V）
• 输出：±1.25 VDC（每轴独立放大）
• 精度：
  • 非线性：≤±0.5% FS
  • 交叉轴灵敏度：<5%
• 温度：−40℃～+125℃（工作）
• 封装：LCC‑12 气密陶瓷（IP68），SMD 焊接
• 重量：约 1g
• 内置：RTD 温度传感器（可同步测温）

三、主要特点

• ✅ 压电式（PE）：比 MEMS 更高带宽、更高分辨率、更稳定
• ✅ 三轴同步：同时测 X/Y/Z 振动 / 冲击
• ✅ 宽温 + 气密：恶劣环境长期可靠
• ✅ 板载安装：回流焊兼容，适合嵌入式监测

四、典型用途

• 冲击 / 跌落测试（高 g 值）
• 设备状态监测、预测性维护
• 轴承 / 齿轮箱振动分析
• 无人机、工业机器人振动监测
• 数据记录仪、结构健康监测

五、同系列常用型号

• 830M1‑025：±25g，低量程高灵敏度
• 830M1‑0100：±100g
• 830M1‑0500：±500g
• 830M1‑1000：±1000g（你这款）
• 830M1‑2000：±2000g（最大量程
