ADIS16470AMLZ（ADI 亚德诺 高端工业级六轴 IMU 惯性测量单元）三维度详尽图文版

1. 完整型号释义

• 品牌：Analog Devices（ADI 亚德诺，美国高性能模拟芯片龙头厂商）
• 完整型号：ADIS16470AMLZ
  • ADIS：ADI 专用惯性传感模组系列前缀
  • 16470：产品系列代号，宽量程高精度六轴 IMU
  • AMLZ：44 引脚 BGA 原厂封装后缀，托盘原厂出货版本

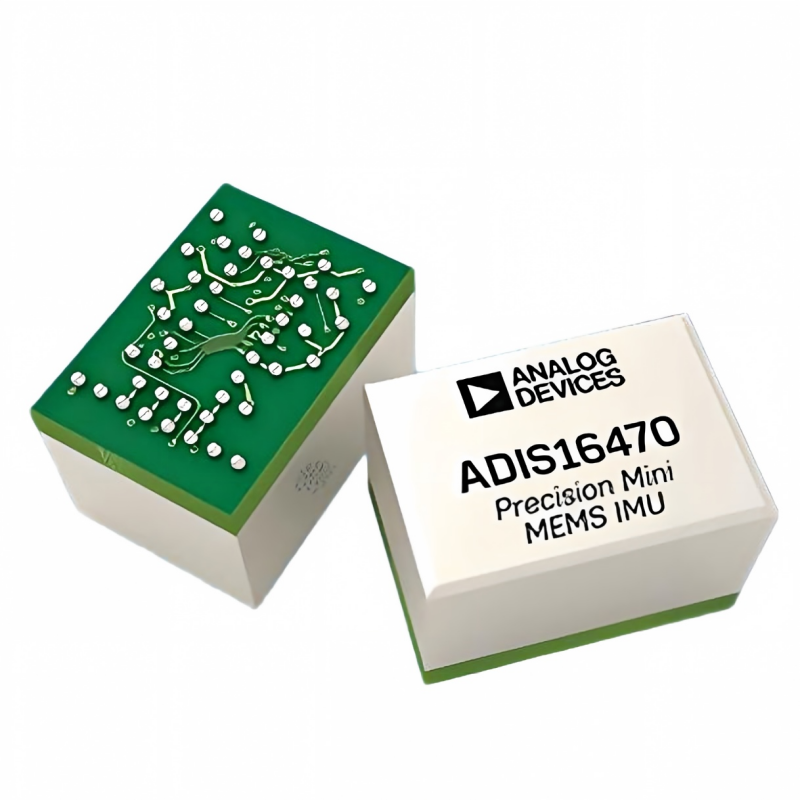

2. 物理封装与尺寸

• 封装形式：44 引脚 BGA 贴片封装
• 外形尺寸：11mm × 15mm × 11.35mm 金属屏蔽一体化模组
• 湿气等级：MSL5（48 小时防潮窗口，焊接管控要求高）
• 结构特点：内部屏蔽腔体，隔绝外部电磁干扰；内部预装 MEMS 传感芯片 + ASIC 调理电路 + 出厂校准存储 Flash，一体化惯性系统，非裸芯片方案

3. 通信接口定义

• 总线类型：标准四线 SPI 高速数字通信
• 引脚功能：SCLK 时钟、MOSI 主机发、MISO 从机发、CS 片选、DR 数据就绪中断、复位引脚、3.3V 电源、GND
• 数据输出：三轴角速度、三轴加速度、角度增量、速度增量、片内温度等多组寄存器数据

1. 传感工作原理

核心优势：出厂完整校准，客户无需额外做六轴正交、零点标定，大幅降低开发难度。

2. 关键性能参数表

电气与环境参数

1. 供电电压：3.0V ~ 3.6V（典型 3.3V）
2. 典型工作电流：42mA
3. 校准温度区间：-10℃ ~ +75℃
4. 整机工作温度：-25℃ ~ +85℃
5. 功能配置：内置传感器自检、Flash 自检、自动 / 手动零点偏置校正、外部同步采集触发、可编程数字滤波
6. 数据分辨率：32 位高精度采样，动态测量范围极大

产品核心亮点

1. 超高动态量程：陀螺 ±2000dps、加速度 ±40g，适配剧烈转动、高冲击振动场景，普通消费级 IMU 无法覆盖
2. 工业级超低漂移，长时间惯性导航航向漂移小，适合无 GPS 补位惯性推算
3. 金属屏蔽腔体，抗 EMC 电磁干扰，适配变频器、电机强干扰工业现场
4. 完整闭环自检机制，满足设备功能安全设计要求
5. 单 SPI 接口极简集成，对比分立六轴芯片方案，省去复杂校准调试

1. 主流应用领域

1. 无人机 / 无人车：高速植保无人机、竞速无人机飞控姿态解算、自动驾驶小车惯性导航
2. 工程机械：挖掘机、装载机、农机车身姿态监测、倾角安全预警、倾斜作业控制
3. 工业自动化：机械臂姿态反馈、AGV 惯性导航、机器人运动姿态稳定、振动监测
4. 测绘勘测设备：全站仪、地质震动监测、惯性定位测绘、隧道惯导定位
5. 特种平台稳定：云台防抖、光电吊舱稳定、船载姿态姿态补偿
6. 高端仪器：冲击跌落试验设备、运动姿态分析、惯性测量精密测控
