一、项目背景与行业痛点

便携式寻北仪是地质勘探、隧道施工、矿山测绘、野外应急、单兵作业、管线巡检的核心定向设备，主要用于无GNSS卫星信号、室内地下、遮挡密林等封闭、遮挡场景下的真北方位测定、设备对准、方位校准与地形测绘。

传统便携式寻北设备长期存在四大行业痛点，严重制约野外作业效率与数据精度：

1. 体积笨重、便携性差：传统陀螺寻北仪、多轴寻北设备机芯体积大、结构复杂，整机重量高，长时间野外手持作业负担重；

2. 复杂磁场环境精度失效：工地钢结构、矿山金属设备、地下管线、车载金属支架极易产生软硬铁磁场干扰，普通六轴/九轴罗盘漂移严重、寻北偏差大；

3. 功耗偏高、续航不足：野外作业无持续供电，传统传感模块功耗大，无法满足全天时、多场次户外巡检需求；

4. 温漂明显、稳定性弱：户外高低温交替、昼夜温差大，常规传感器零点漂移累积，长时间作业后寻北精度持续下降，需要频繁人工校准。

针对以上痛点，行业亟需一款微型化、低功耗、抗磁扰、宽温稳定、免复杂算法开发的高精度姿态航向核心，PN14047十轴姿态航向测量模块成为便携式智能寻北仪的***核心解决方案。

二、方案选型核心优势（PN14047适配便携式寻北仪）

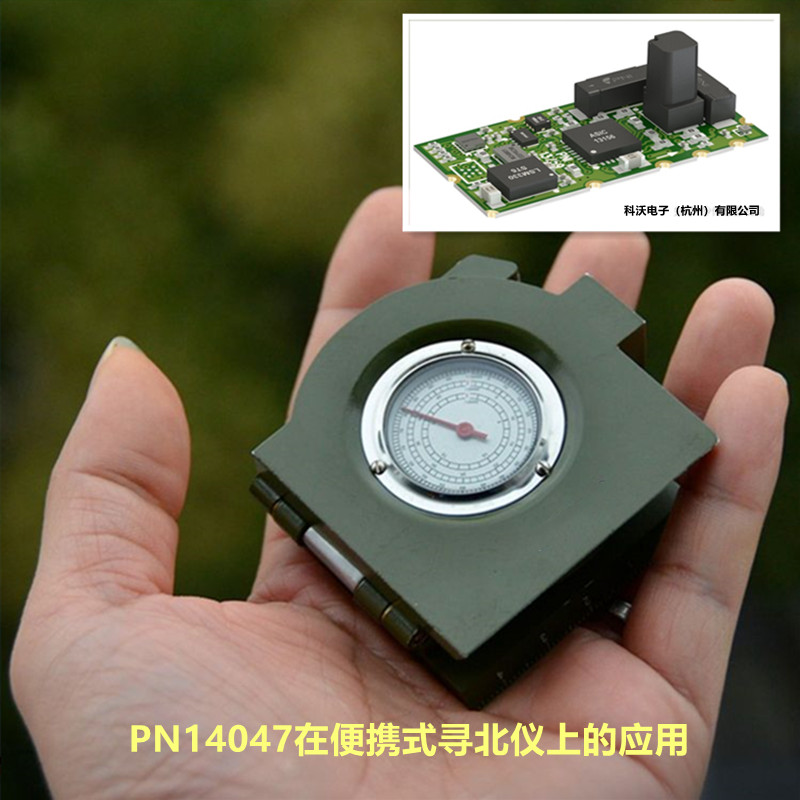

本项目便携式寻北仪整机采用轻量化手持结构，以PN14047为姿态航向感知核心，替代传统笨重的陀螺机芯与普通磁罗盘，依托模块原生硬件级融合能力，实现快速精准寻北、姿态自稳、海拔辅助定位，***匹配手持便携设备的严苛要求。

1. 微型轻量化，适配手持整机设计

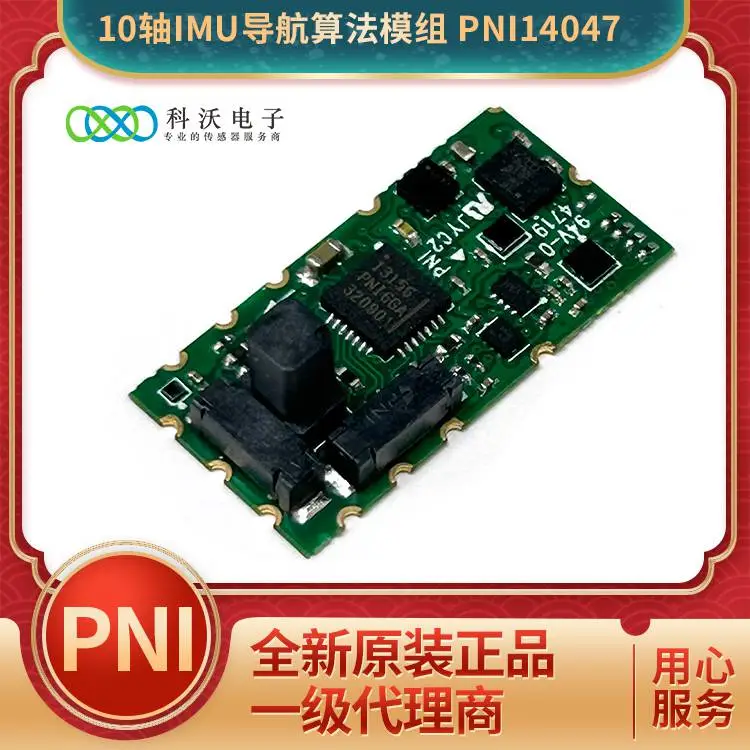

PN14047尺寸仅22×11×6.96mm，超小贴片体积，无需额外辅助电路，可直接集成于小型手持壳体、探管式测绘设备内部，大幅压缩整机体积与重量，***解决传统寻北仪笨重、携带不便的问题，适配单兵手持、手持巡检仪、便携式测绘终端轻量化迭代需求。

2. RM3100高精度磁力计，强抗磁扰精准寻北

模块搭载行业RM3100低噪声磁力计，支持软硬铁磁场自适应补偿+动态8字校准，可自动抵消施工现场钢结构、金属支架、矿山机械、地下金属管线带来的磁场干扰，***磁偏漂移问题。航向精度可达2°RMS，俯仰/横滚精度1°RMS，0.01°超高角度分辨率，即使在复杂工业、地下密闭、强磁干扰场景，依旧输出稳定真北方位数据，满足工程测绘级定向精度要求。

3. 超低功耗长续航，适配野外无电作业

模块工作电压2.9-3.3V，I2C值守模式典型功耗仅8.55mA，支持间歇采样、休眠唤醒低功耗策略，适配便携式设备锂电池小容量供电体系。相比传统寻北传感方案，能耗降低30%以上，可支撑设备全天候野外连续作业、多批次巡检测量，大幅延长续航时间，减少频繁充电、更换电池的运维成本。

4. 宽温高稳抗漂移，适配全气候野外工况

PN14047工作温度覆盖-40℃~+85℃超宽温域，***适配野外高温暴晒、低温严寒、昼夜温差剧变的复杂工况；陀螺仪零点漂移＜2°/min，可有效抑制长时间作业的累积误差，无需作业人员频繁手动校准，大幅提升野外作业效率。

5. 硬件算法集成，极简开发快速落地

内置SENtral-A2专用运动协处理器，本地完成多传感器融合、姿态解算、滤波补偿，无需主控MCU进行复杂算法运算，直接输出标准化航向、姿态、四元数、气压高度数据，大幅降低设备开发与升级难度，可快速实现新型便携寻北仪量产与老旧设备改造升级。同时集成气压高度计，可辅助实现海拔定位，适配多楼层、地下空间、地形高差场景的定向测量作业。

三、整体应用架构

本便携式寻北仪系统采用“感知核心+主控处理+显示交互+存储输出”极简架构，整体结构轻量化、低功耗、高可靠。

1. 感知层：PN14047十轴模块实时采集三维姿态、真北航向、倾角、气压高度、原始传感数据，完成硬件级滤波与磁场补偿；

2. 处理层：主控通过I2C/TTL-UART接口读取标准化数据，无需二次解算，快速完成真北方位校准、倾角修正、海拔数据解析；

3. 交互层：终端实时显示方位角、俯仰横滚姿态、海拔高度，支持一键校准、数据保存、现场记录；

4. 输出层：支持本地数据存储、蓝牙无线上传，可对接测绘终端、手机APP，完成现场定向数据归档与复盘分析。

四、核心落地功能

1. 无卫星全域精准寻北

***摆脱GPS/北斗卫星信号依赖，在隧道、矿井、密林、室内地下、城市高楼遮挡区等GNSS失效场景，依旧可快速输出高精度真北方位，满足工程定向、设备对准、地形测绘、管线定位核心需求。

2. 倾斜姿态补偿测量

传统寻北设备易受摆放倾斜影响产生偏差，PN14047实时输出俯仰、横滚数据，自动补偿设备手持倾斜、摆放不平带来的测量误差，手持任意姿态均可完成精准定向，大幅降低作业操作门槛。

3. 自适应磁场抗扰校准

支持出厂校准+现场一键校准+动态自适应校准三重模式，可适配不同作业场地的磁场环境，自动抵消设备机身、现场金属设施的磁干扰，长期使用无明显数据漂移，测量一致性***。

4. 海拔辅助定位与多维数据记录

依托模块内置气压高度计，同步获取海拔高度数据，结合方位角度，实现“方位+姿态+高程”多维测绘数据采集，适配山地勘探、隧道高差测量、多层地下空间定位场景。

5. 超长续航便携作业

依托模块超低功耗特性，搭配整机休眠策略，设备可实现数天长效待机、全天连续作业，完全满足野外长期单兵巡检、工程测绘、应急勘测的续航需求。

五、典型落地应用场景

1. 隧道/地铁工程定向测绘

隧道、地下地铁施工无卫星信号、钢结构密集磁场复杂，搭载PN14047的便携式寻北仪可精准完成洞内方位引测、隧道轴线定向、施工设备对准，保障隧道精准贯通，替代传统笨重陀螺寻北设备，提升施工便捷性与效率。

2. 矿山井下勘探与定向

矿井金属设备、巷道钢结构干扰***，模块自适应磁场补偿可有效规避磁扰偏差，实现井下钻孔定向、巷道方位校准、地质勘探点位定位，适配矿山智能化测绘作业。

3. 野外地质与管线巡检

山地、林地、野外无供电、信号遮挡场景下，轻量化手持设备便携易带、续航持久，可完成地形测绘、管线走向定位、野外点位定向，适配地质普查、市政管线巡检作业。

4. 应急救援与单兵定向

灾害现场、密林山区、废墟遮挡区域卫星信号失效，便携式寻北仪可快速提供精准真北方位，辅助人员定向搜救、现场点位标定，支撑应急救援作业。

六、项目落地成效

1. 设备轻量化升级：机芯体积缩减80%以上，整机便携性大幅提升，***解决传统寻北仪笨重、操作繁琐的问题；

2. 复杂场景精度稳定：强磁干扰、无卫星信号、高低温环境下，寻北精度稳定可控，***数据漂移失效，满足工程测绘精度标准；

3. 续航能力大幅提升：模块低功耗特性助力整机续航提升30%+，适配长期野外无人值守、多场次作业；

4. 降本增效***：无需昂贵陀螺机芯、无需复杂算法开发，设备研发成本、运维成本大幅降低，同时减少人工校准频次，提升野外作业效率。

七、案例总结

PN14047十轴姿态模块以微型化、低功耗、强抗磁扰、高精度、宽温高稳、易开发的核心优势，***适配便携式寻北仪的产品迭代需求，有效解决传统设备精度差、体积大、续航弱、环境适应性差的行业痛点。从地下隧道、矿山井下到野外地质、应急单兵作业，全方位覆盖无卫星、强干扰、复杂工况的精准寻北场景，成为便携式定向测绘设备的核心升级方案，助力测绘装备小型化、智能化、高精度化升级。
