水轮发电机组轴承、定子线圈长期高温极易引发烧瓦、机组停机事故，机组停机风闸制动控制回路老旧、压力无监测、手动操作风险高，传统分散测温仪表、独立制动阀组存在数据不统一、无集中监控、故障报警缺失、无法对接中控系统等痛点。

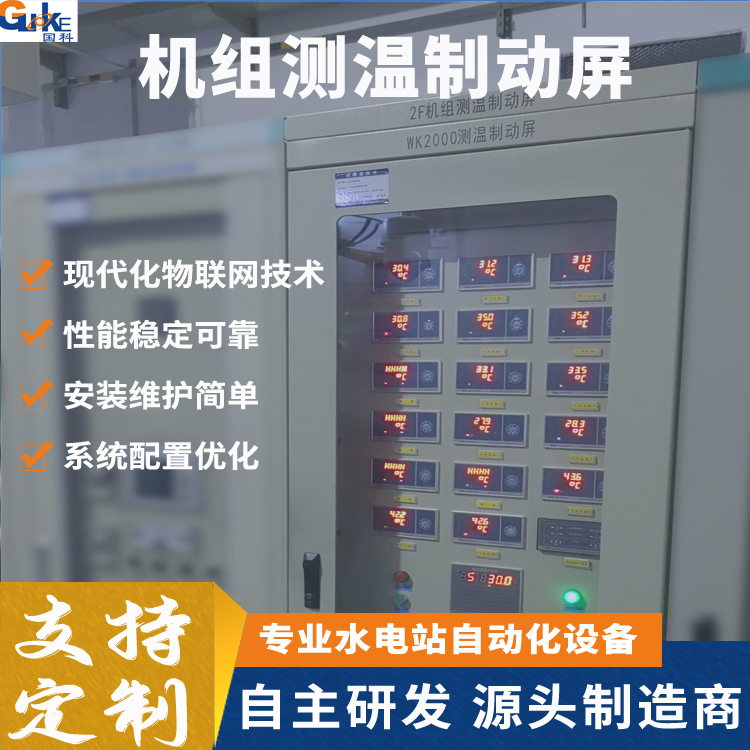

成都国科自主研发WK2000测温测速制动控制屏，集全维度机组温度采集、转速监测、集成气动风闸制动控制、多级越限报警、标准Modbus通讯于一体；采用WinCE嵌入式液晶触控主机搭配智能温度采集模块，配套JZF集成制动阀组，统一实现机组瓦温在线巡检、转速监控、风闸自动/手动投退、故障信号上送，满足新建水电机组配套、老旧机组测温制动柜电气二次升级改造，符合电站无人值守运行标准。
一、WK2000测温制动控制屏建设背景与行业痛点
1.1 系统应用场景
WK2000控制屏专用于各类水轮发电机组，完成温度监测、转速采集、风闸制动一体化管控，监测测点覆盖推力轴承、上下导轴承瓦温、定子线圈、定子铁芯、油槽油温、冷却器进出口水温；配套气动风闸制动回路实现机组停机刹车控制，是水电机组核心非电量保护成套设备。
1.2 传统分散设备现存短板
1. 测温、测速、制动设备相互独立，多块仪表分散布置，无集中可视化操作界面，运维查看繁琐；
2. 轴承、定子温度仅就地显示，无分级越限报警，超温无法提前预警，易引发烧瓦重大事故；
3. 老式制动回路仅本地手动操作，无自动投闸逻辑，制动气源压力无实时监测，压力异常无法告警；
4. 温度传感器断线、转速信号丢失无独立报警，故障隐蔽难以排查；
5. 无标准化通讯接口，温度、转速、风闸状态无法统一上传电站计算机监控系统；
6. 制动阀组管路杂乱，普通管路易锈蚀、水汽进入阀体，缩短气动元件使用寿命。
针对以上行业问题，WK2000将测温、测速、制动三大功能集成单台标准屏柜，一体化采集、集中显示、分级告警、统一通讯，简化现场安装布线，提升机组运行安全等级。
二、WK2000测温测速制动控制屏整体概述

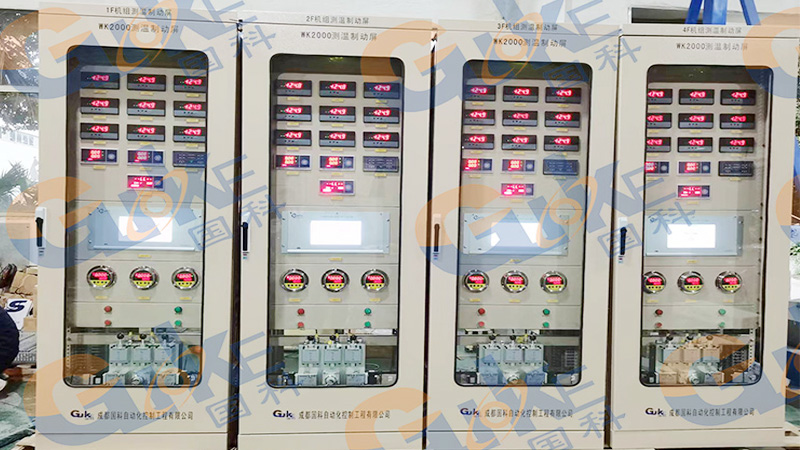

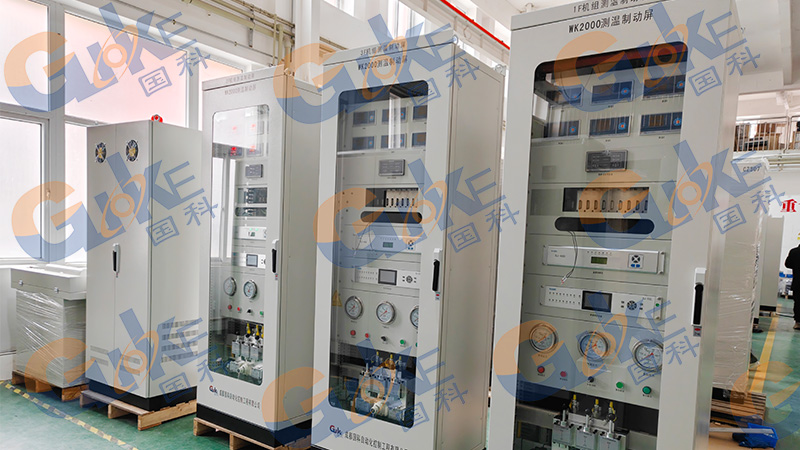

WK2000测温测速制动控制屏采用一体化集成设计，系统前端由多路智能温度采集模块、转速信号装置采集热电阻/热电偶/转速信号，数据上传嵌入式WinCE触控主机，主机完成数据滤波、标度换算、上下限越限判断，以数字、曲线、棒图多形式展示全部测点；配套JZF集成气动制动阀组，不锈钢洁净管路、气水分离过滤元件，实现机组风闸自动、手动投退控制，实时监测制动气源压力。
整套屏柜内置分级报警继电器输出，支持RS485 Modbus-RTU标准通讯，所有温度、转速、风闸状态、故障信号统一上传电站中控，兼顾现地操作、远程监控双重需求，设备运行稳定、维护便捷、综合造价更低。
三、WK2000系统全套硬件组成与配置
3.1 温度监测采集单元
1. 嵌入式液晶触控主机：进口硬件、WinCE操作系统，本地集中显示所有温度、转速、制动状态；
2. 多路智能温度采集模块：统一采集热电阻、热电偶信号，支持多点巡回监测、定点独立监测；
3. 转速信号监测仪表：独立采集机组转速信号，可自定义转速报警阈值；
4. 各类温度传感器：PT100热电阻、热电偶，覆盖瓦温、油温、铁芯、冷却水温测点。
3.2 JZF集成气动制动阀组单元
1. 集成电磁阀组：可选二位三通单电控/双电控电磁阀，支持双制动回路定制；
2. 辅助气动元件：压力表、压力开关、气水分离过滤器、手动球阀；
3. 管路系统：全不锈钢管路，洁净防锈，保障制动气源干燥洁净；
4. 制动压力监测：实时采集气源压力，压力超限独立报警输出。
四、WK2000核心功能明细
4.1 全维度多点温度巡检监测
支持大量温度测点接入，区分定点监测与巡回监测两类测点：
- 定点测点：每路独立2级越限报警输出，传感器断线单独告警；
- 巡回测点：每路可独立设置高、低两级报警阈值，超温统一输出告警信号；

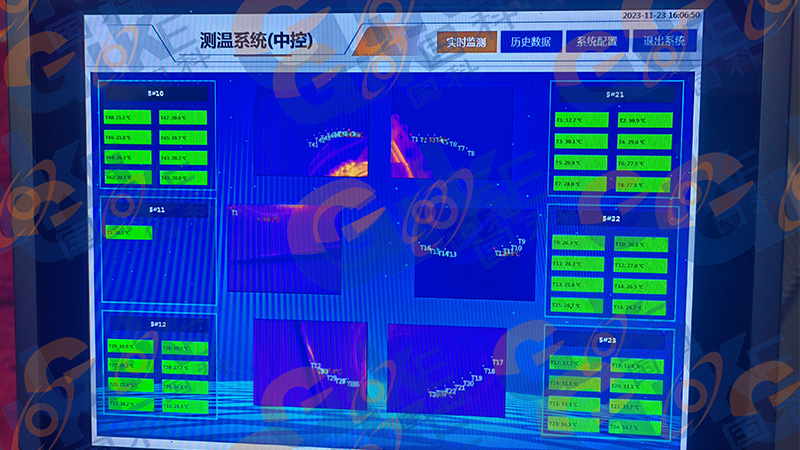

触摸屏支持实时数值、历史曲线、棒状图、列表四种展示模式，方便运维分析温度变化趋势。
4.2 机组转速在线监控报警
独立转速监测回路，可自由设定转速告警阈值，转速异常、转速信号丢失自动触发继电器报警输出，配合机组保护系统联动。
4.3 风闸自动/手动双模式制动控制
1. 自动制动：接收机组停机信号，自动投风闸刹车；机组启动自动落风闸；
2. 现地手动制动：屏柜面板按钮人工投、退风闸，操作安全互锁；
3. 制动压力实时监测，气源压力偏高/偏低触发压力告警，规避刹车失效风险。
4.4 标准化Modbus通讯上送
标配RS485通讯接口，采用Modbus-RTU工业标准协议，屏内全部温度数值、转速、风闸状态、各类故障报警信息，可统一上传电站计算机监控系统，实现远程集中监视。
4.5 多重故障告警输出
包含温度越限一级/二级报警、传感器断线报警、转速异常报警、制动气源压力异常报警；继电器触点容量AC220V 3A、DC24V 6A，可直接接入中控告警回路。
4.6 可选拓展配套功能
可按需增加轴电流监测模块、多路4-20mA模拟量变送输出，适配不同机组二次设计需求，拓展性强。
五、WK2000控制屏核心技术优势
1. 整机一体化集成，性能先进可靠
测温、测速、制动三大功能整合单台屏柜，进口嵌入式主机与气动元件，长期连续运行稳定，减少多台独立仪表故障率。
2. 功能配置完整，分级安全防护
多点分级温度告警、断线自检、转速监测、制动压力保护、操作互锁，全方位规避机组烧瓦、刹车失效安全隐患。
3. 人机交互直观，安装维护简便
大屏触控集中查看全部测点，故障代码清晰定位问题；标准化布线、模块化采集模块，检修更换元件操作简单，日常维护工作量小。
4. 系统配置灵活，适配各类机组
测点路数、制动阀组形式、拓展功能均可按需选配，单/双制动回路自由定制，适配大中小型水轮发电机组。
5. 综合造价经济，项目落地成本低
一体化成套供货，省去多套独立仪表采购、多面屏柜施工布线费用，缩短现场安装调试工期，综合投入更低。
六、应用价值
1. 杜绝机组高温烧瓦事故，保障发电安全
全点位实时温度监测+两级超温预警，提前发现轴承、定子异常温升，及时处置，避免机组非计划停机与轴瓦损毁重大损失。
2. 标准化风闸制动管控，消除刹车失效风险
自动+手动双重制动模式，实时监测制动气源压力，压力异常及时告警，防止机组停机无制动、溜机事故。
3. 简化二次接线，降低施工运维成本
一体化成套屏替代分散测温仪表、独立制动控制柜，布线工程量大幅减少；集中界面降低日常巡检人力投入。
4. 无缝对接全厂监控，满足无人值守规范
标准Modbus通讯协议，所有监测、告警数据统一上传中控，远程即可查看机组温度、转速、风闸状态，符合“无人值班、少人值守”水电建设标准。
5. 新旧机组双向适配改造
既可配套新建水电机组成套供货，也可对老旧分离式测温、制动设备整体替换改造，改造周期短，不影响机组持续发电。
成都国科WK2000测温测速制动控制屏厂家，专业提供水轮发电机组瓦温监测、转速采集、JZF集成气动风闸制动成套控制柜，支持多点温度巡检、两级超温报警、RS485 Modbus通讯对接全厂监控，适配新建机组配套、老旧电站测温制动柜电气二次改造，提供方案定制、成套供货、现场调试一站式服务。
