极端暴雨、泥石流、管路渗漏、闸门漏水极易引发水电站蝶阀层、水机层、发电机层积水淹厂房，造成机组短路、机电设备损毁、全站停机，带来巨额经济损失，同时威胁运维人员人身安全。尤其推行“无人值班、少人值守”模式的梯级水电站，缺少现场人员实时巡查，积水险情无法第一时间发现处置，防汛安全隐患突出。

成都国科自动化自主研发GKFC3100系列防水淹厂房监测报警控制系统，采用三重不同原理液位传感器冗余监测，杜绝单点设备失效造成漏报、误报；系统集成PLC逻辑控制、4G远程监控、应急语音广播、声光告警、排水泵联动、视频自动追踪功能，积水超标自动启动排水、全域声光语音预警、同步推送手机APP告警信息，同时可无缝对接电站全厂计算机监控系统，全方位防范水淹厂房重大安全事故，适配新建电站配套、老旧厂房防汛监测系统智能化改造。

一、GKFC3100防水淹厂房监测报警系统整体概述

GKFC3100防水淹厂房监测报警系统采用分层分布式架构，分为现场水位采集层、PLC集中控制层、多渠道预警联动层、远程监控调度层四大层级，依托光纤工业总线完成蝶阀层、水机层、发电机层多层厂房数据互通。

系统核心采用三重差异化液位传感器同步采集积水数据（磁感应液位计+磁性浮球开关+压阻式液位计），多信号交叉校验，大幅降低误报、漏报概率；PLC控制柜内置完整联动逻辑，积水达到预警阈值自动触发声光报警器、应急语音广播，同步联动排水泵自动排水；支持4G/有线双网络远程传输，运维人员通过手机APP随时随地查看各楼层实时水位、故障告警；系统可联动厂区监控摄像头，积水点位自动视频跟踪录像，同时通过RS485通讯将全部监测、告警信号上传电站中控计算机监控系统，满足电站一体化集中管控需求。

整套设备适配水电站厂房潮湿、多水汽、强电磁干扰运行环境，室内设备防护等级IP44，户外传感终端IP67，宽温宽电压稳定运行，适配长期24小时无人值守连续工作。

二、系统完整硬件组成明细

整套系统分为水位采集柜、防水淹系统PLC控制柜、多渠道报警输出单元三大成套模块，软硬件一体化配套交付。

2.1 现场水位采集柜（蝶阀层/水机层分层布设）

每层积水监测点位独立配置采集柜，搭载三类冗余液位传感设备，同步输出多路监测信号：

每类传感器同步输出两路开关量信号+一路4-20mA模拟量信号，多重数据交叉比对，保障积水监测数据精准可靠。

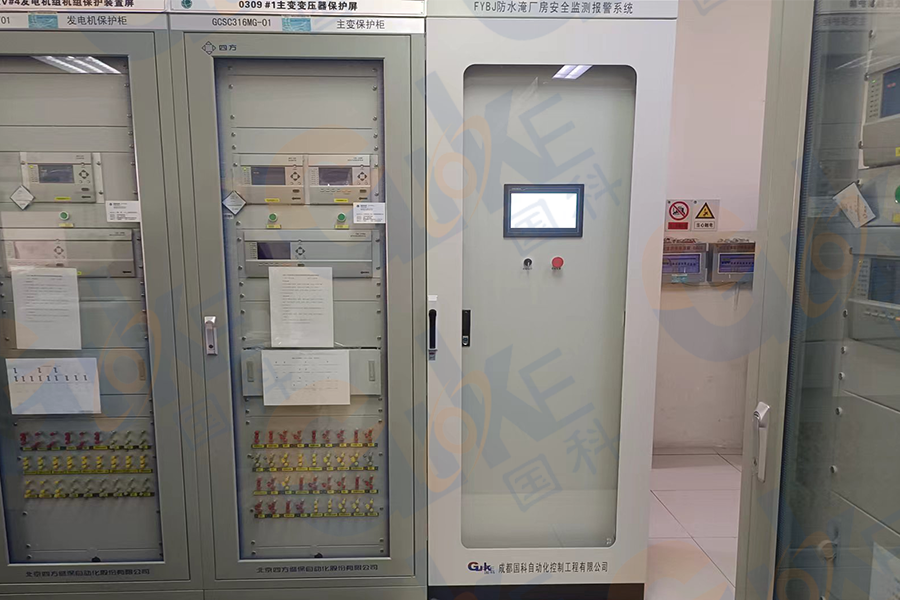

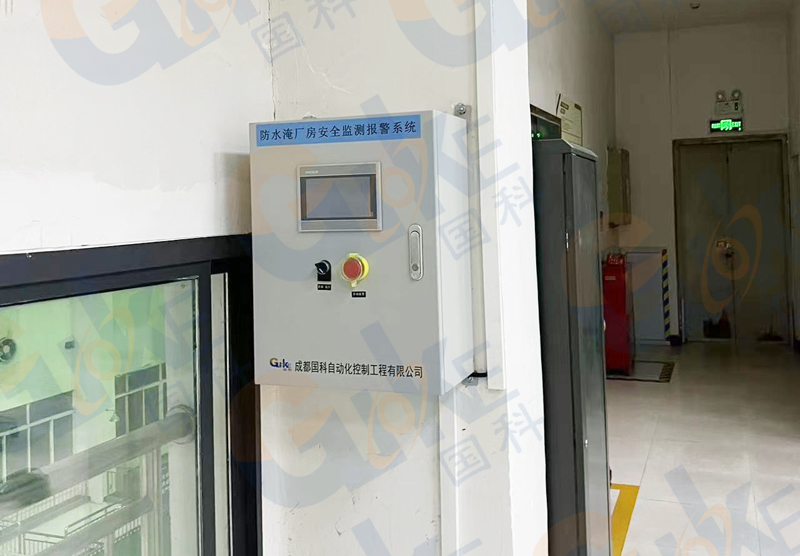

2.2 防水淹厂房系统PLC控制柜（中控室集中部署）

作为整套系统逻辑运算、控制核心，柜内集成全套采集、运算、显示、通信元器件：

1. 中央控制单元：PLC主机、8路模拟量采集模块、24路开关量输入模块、16路开关量输出模块；

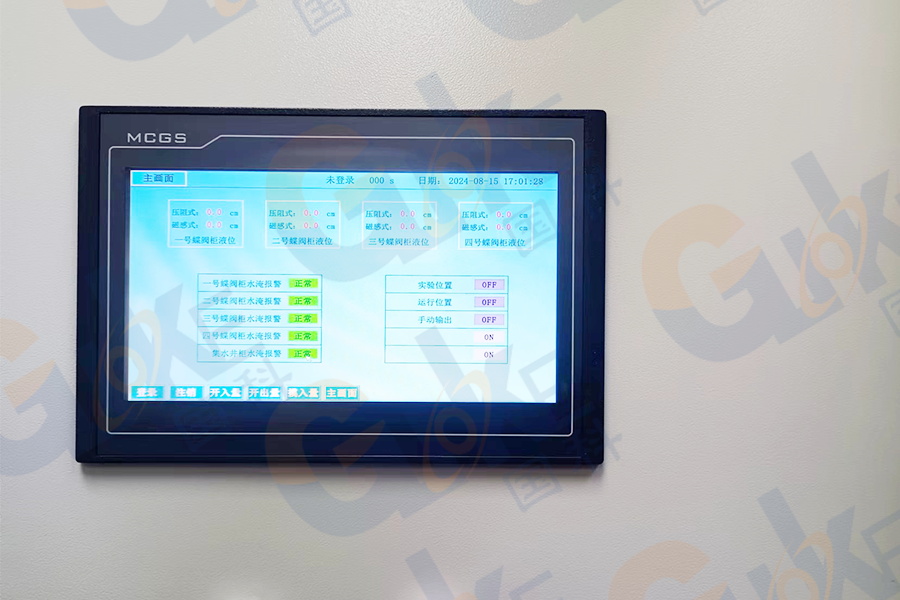

2. 人机显示单元：≥10.4英寸液晶触摸屏，全汉化操作界面，支持报警阈值设置、设备状态查询、故障记录调取，具备防水、防油、抗电磁干扰能力；

3. 远程通信模块：4G全网通互联模块，兼容光纤有线双链路传输；

4. 配套辅件：防雷保护、温湿度除湿装置、冗余电源、端子排、指示灯、操作按钮。

2.3 多渠道报警与联动输出单元

1. 声光报警器：全厂多点布设，中控室、发电机层、水机层、蝶阀层安装不少于3台，积水告警高频闪光+高分贝蜂鸣提醒；

2. 中央应急广播系统：报警主机、大功率号角广播、IP网络语音话筒，触发险情后自动循环播放防汛应急疏散处置预案，支持后台人工远程喊话；

3. 设备联动输出：开关量无源触点输出，可联动排水泵、电动蝶阀、通风设备等现场执行机构；

4. 标准通讯输出：RS485 Modbus RTU通讯接口，无缝对接电站全厂计算机监控系统；

5. 视频联动模块：积水点位智能识别，自动调取对应区域摄像头，实现画面自动跟踪、录像留存。

三、GKFC3100防水淹厂房系统核心功能

3.1 三重冗余液位监测，杜绝漏报误报

蝶阀层、水机层、发电机层全部采用磁感应液位计、浮球开关、压阻液位计三类设备同步采集水位，多维度信号交叉校验，单一传感器故障不会引发系统误告警或监测失效，大幅提升厂房积水监测可靠性。

3.2 积水自动处置联动，实现无人抢险

系统预设多级水位阈值：预警水位、危险淹水水位；达到预警值声光广播提醒，达到危险水位自动输出信号启动排水泵组持续排水，无需人工到场操作，快速控制积水上涨。

3.3 多渠道分层级告警，全域同步通知

1. 本地现场：多层厂房声光报警器同步启动，高分贝警示；

2. 厂区广播：自动循环播放防汛疏散、设备处置应急预案；

3. 远程移动端：4G模块推送水位、故障信息至手机APP，运维人员异地实时接收险情；

4. 中控后台：触摸屏弹窗告警，同步记录带时标故障日志。

3.4 远程实时可视化监控管理

支持4G无线/光纤有线双通讯链路，管理人员通过手机APP、中控触摸屏，实时查看各楼层液位数值、传感器在线状态、水泵运行工况、历史告警记录；无厂区网络时可依托4G独立传输数据，适配偏远梯级无人值守电站。

3.5 视频智能联动追踪取证

系统与厂区视频监控平台打通，监测到积水超标后，自动调取积水点位摄像头画面，中控屏同步弹窗显示现场实况，自动录像留存险情全过程，为事故复盘、责任追溯提供视频凭证。

3.6 标准化通信对接全厂监控系统

PLC控制柜配置标准RS485 Modbus通讯接口，可将所有液位、设备运行、故障报警信号统一上传电站计算机监控系统，实现全厂自动化平台一体化集中管控，兼容主流水电组态软件。

3.7 完整数据存储与故障溯源

触摸屏本地长期存储历史水位曲线、告警记录、水泵启停操作日志，支持按楼层、时间筛选查询，数据可导出备份，便于运维人员分析渗漏规律、制定厂房防汛运维计划。

3.8 宽环境稳定运行适配厂房复杂工况

设备支持零下低温至高温厂房环境，内置除湿加热装置防止柜内凝露；户外液位传感器IP67防水防尘，抵御水汽、泥沙、潮湿腐蚀，长期运行稳定免频繁维护。

四、防水淹厂房控制系统的应用价值

1. 筑牢厂房防汛安全底线，规避重大设备损失

三重液位冗余监测+自动排水联动，积水险情早发现、早处置，有效防止水淹厂房引发机组短路、变压器损毁、全站停机，大幅降低洪水渗漏带来的巨额经济损失。

2. 适配无人值守电站，解决现场巡查短板

无需运维人员24小时驻厂巡检，积水自动预警、远程APP推送告警，彻底解决少人值班电站巡查不及时、险情滞后处置的行业痛点。

3. 多渠道全域预警，保障厂区人员人身安全

声光+语音广播双重警示，险情发生后快速通知厂房作业人员撤离，避免人员被困、触电伤亡等安全事故，满足水电站安全生产管理规范。

4. 一体化集中管控，降低运维管理成本

多层厂房积水监测统一接入一套PLC控制柜，集中监控、集中告警、集中存储数据，减少多套独立监测设备采购与后期维护工作量，节约运维人力、备件成本。

5. 新旧电站双向适配，改造施工便捷

既可配套新建水电站厂房同步成套安装，也可对老旧电站原有简易积水监测设备升级改造，兼容原有排水泵、监控摄像头，改造周期短，不影响机组正常发电运行。

成都国科自动化GKFC3100水电站防水淹厂房监测报警控制系统厂家，提供蝶阀层、水机层、发电机层三重冗余液位监测成套设备，集成PLC自动排水联动、4G手机远程监控、应急语音广播、视频追踪告警功能，适配梯级无人值守水电站厂房防汛改造，提供现场勘测、方案定制、成套设备供货、安装调试、人员培训一站式服务。
