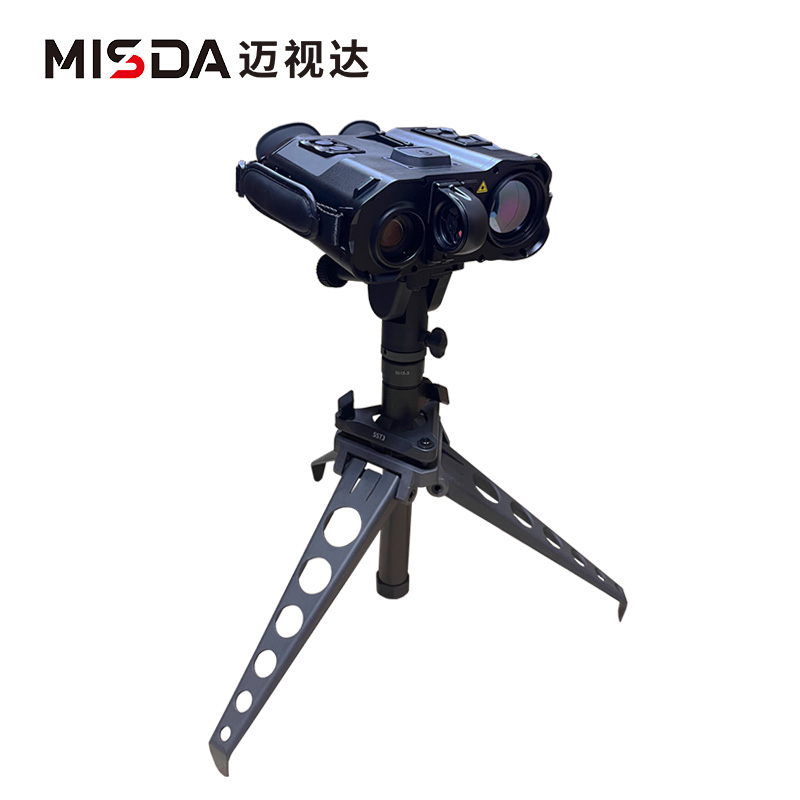

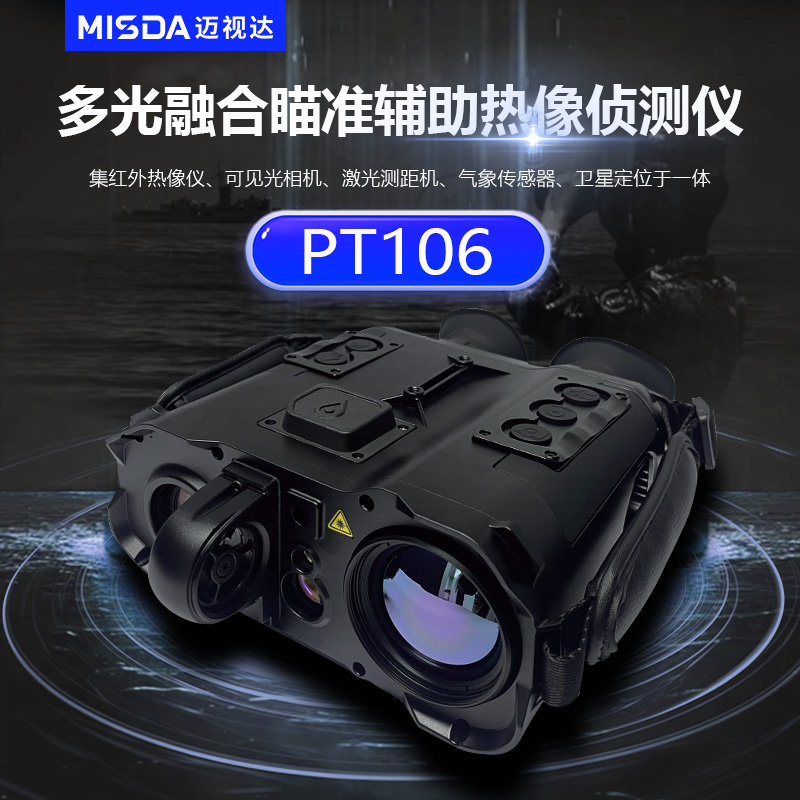

迈视达PT106五光融合瞄准辅助热像侦查仪

迈视达PT106瞄准辅助系统帮助观测昼夜间对战场敌方重要有生目标进行侦察、观测，为狙击射击采集环境参数，测定目标射击参数，提供弹道解算及修正参数，提高系统对目标信息的获取和引导打击能力，提高狙击射击的准确度。

也可作为作为通用侦察装备，用于全天候前出抵近观察战场，查明敌情、地形，辅助提高观察目标和射击效果。

该产品集红外热像仪、可见光相机、激光测距机、气象传感器、卫星定位、电子罗盘、摄录存储、wifi传输于一体，单兵利用该装备能进行昼夜远距离侦察，能得到单兵本地位置的地理坐标，能测量目标方位角、俯仰角，能对瞄准的目标进行测距测速，能得到瞄准目标的地理坐标，并依据枪目关系和气象参数进行弹道解算功能，提高昼夜侦察、观测、打击能力。

一、产品特点:

a) 双目可同时显示所有功能界面及图像。

b) 具有红外热成像、可见光成像，可全天候对目标进行搜索、识别和瞄准。

c) 可测定环境温度、湿度、气压、风速、风向，并可换算气压高。

d) 具有解算10种以内的弹道解算，并可自定义便捷设置相关弹道参数。

e) 可外部链接WiFi，实现图像及信息远距离传输，并可通过app完成对主机的操控。

f) 具有拍照、录像及回放功能，可通过USB导出存储的录像和图片；

g) 具有激光测距、测速功能，可设置测距拍照及延时测距功能。

h) 具有自定位、通过通过测定目标距离、方位角、俯仰角解算目标经纬度的目标定位功能。

i) 具有目标引导功能。

产品参数:

产品型号			PT106
红外热成像	探测性能	探测器类型	非制冷氧化钒
		分辨率	640*512
		像元间距	12μm
		响应波段	8～14μm
		噪声等效温差	35mk
	光学性能	焦距	50mm f1.0
	光学性能	视场角	8.8°×7.0°
	作用距离	2.5km识别中型车辆（2.3m*2.3m）
	作用距离	1km识别直立行人（1.8m*0.5m）
可见光成像	探测性能	探测器类型	cmos
		分辨率	1920*1080
		靶面尺寸	1/2.8
	光学性能	放大倍率	0.78×~97.59×
	光学性能	视场角	40°×32°~0.35°×0.28°
	功能	日夜切换	黑白/彩色切换
	功能	透雾	透雾比≥1.5
	作用距离	5km识别中型车辆（2.3m*2.3m）
	作用距离	2km识别直立行人（1.8m*0.5m）
激光测距	测距性能	激光波长	1535nm（人眼安全）
		最小测程	30米
		最大测程（能见度≥15Km）	2000m（对0.5m×1.8m人员目标）
		最大测程（能见度≥15Km）	3500m（对2.3m×2.3m军绿色靶板）
		测距精度	±2米
		准测率	99%
	测距功能	单位	米；码；英尺
	测距功能	测距拍照	有，0-5秒倒计时拍照，可关闭
激光性能	激光指示	不可见激光波长	850nm
气象模块	环境温度	测量范围	-43℃～60℃
	环境温度	测量精度	±1℃
	环境湿度	测量范围	0%RH～100%RH
	环境湿度	测量精度	±2%（15%RH～90%RH），±4%（其余）
	环境风速	测量范围	-25m/s～+25m/s（+/-为风向）
	环境风速	测量精度	±0.5米/秒（风速范围0m/s～10m/s）；≤±1m/s其他
	环境气压	测量范围	200hPa～1100hPa
		测量精度	±1hPa
		对应海拔高度误差	≤150米
定位	定位性能	定位模式	GPS/北斗/glonass
		自身定位精度	水平2m（CEP），高程5m（PE）
		目标定位精度	水平20m，高程30m
		坐标系	大地坐标/高斯坐标/UTM墨卡托/mgrs格网
定向	定向性能	方位角测量范围	0°～360°
		方位角定向精度	1°（RMS，主机倾角为0°，风轮未转动）
		俯仰角测量范围	-88°～+88°
		俯仰角测量误差	≤0.3°（RMS，@-85°～85°）
		横滚角测量范围	-180°～180°
		横滚角测量误差	≤0.3°(RMS，@-65°≤俯仰角≤65°)
		角度单位	度，密位，百分度
	磁偏角	磁偏角校准	手动/自动
弹道解算	弹道解算	射角解算精度	0.05密位
弹道解算	弹道解算	风偏角解算精度	0.05密位
存储	存储及浏览	摄录功能	红外/可见光下均可摄录
		存储容量	128G
		文件浏览	可浏览/可删除
		文件导出	USB/wifi导出
显示	显示性能	显示器类型	OLED
		显示器分辨率	1920*1080
		显示器尺寸	0.71寸
		出瞳直径	7mm
		屈光度调节范围	-5～+5
	分划性能	分划种类	6种
	分划性能	分划颜色	黑/白/红/蓝
	图像模式	红外极性	白热/黑热/伪彩/铁红等
		可见光极性	彩色/黑白
		融合	混合/凸显/轮廓均包含彩色融合和黑白融合
		融合	混合/凸显/轮廓均包含彩色融合和黑白融合
		数字放大	1.0×～8.0×无级变倍，步进0.1×
其他功能	多功能数据线接口	模拟视频接口	CVBS(pal制)
		数据导出接口	USB
		外接电源接口	12V（±3V）
		定位定向器材接口	RS232
	Wifi接口	图传及控制主机
	连续工作	工作时长	≥5小时（@25℃）
	时长	电池安装方式	随意安装
		外接电源	≥24小时
	充电时长	电池充电时长	2.5小时
	物理参数	尺寸	210 mm 178mm 75mm
